6491B(BS 7211)工业电缆

应用及描述

此电缆主要用于配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。6491B等同于欧共体标准的H05Z-U/H07Z-U/H07Z-R。

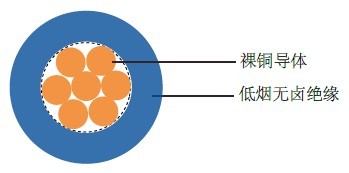

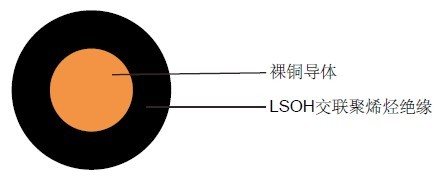

电缆结构

- 实心或多股铜丝
- 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05Z-U/H07Z-U)
- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07Z-R)
- LSOH 交联聚烯烃EI5绝缘

6491B(BS 7211) BS英标工业电缆 6491B(BS 7211) BS英标工业电缆

线芯颜色

黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色

技术特性

- 工作电压: 300/500 V(H05Z-R), 450/750 V(H07Z-U/H07Z-R)
- 测试电压: 2000 V(H05Z-R), 2500 V(H07Z-U/H07Z-R)
- 最小弯曲半径: 达到10 mm² - 3x外径,
25 mm²以上 - 6x外径

- 工作温度: +0º C～+90º C
- 短路时可达到的温度: +250º C
- 绝缘电阻: 10 MΩxkm
- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1

6491B(BS 7211) BS英标工业电缆 6491B(BS 7211) BS英标工业电缆

电缆参数

线规
(股数/直径)		 芯数 x 导体截
面积
#xmm²		 标称绝缘厚度
mm		 标称外径
mm		 标称铜的重量
kg/km		 标称电缆重量
kg/km
H05Z-U
20 1x0.5 0.6 2.0 4.8 8
18 1x0.75 0.6 2.2 7.2 12
17 1x1 0.6 2.3 9.6 14
H07Z-U
16 1x1.5 0,7 2.8 14.4 20
14 1x2.5 0,8 3.3 24 30
12 1x4 0,8 3.8 38 45
10 1x6 0,8 4.3 58 65
8 1x10 1,0 5.5 96 105
H07Z-R
16(7/24) 1x1.5 0.7 3.0 14.4 21
14(7/22) 1x2.5 0.8 3.6 24 33
12(7/20) 1x4 0.8 4.1 39 49
10(7/18) 1x6 0.8 4.7 58 71
8(7/16) 1x10 1 6 96 114
6(7/14) 1x16 1 6.8 154 172
4(7/12) 1x25 1.2 8.4 240 265
2(7/10) 1x35 1.2 9.3 336 360
1(19/13) 1x50 1.4 10.9 480 487
2/0(19/11) 1x70 1.4 12.6 672 683
3/0(19/10) 1x95 1.6 14.7 912 946
4/0(37/12) 1x120 1.6 16 1152 1174
300MCM(37/11) 1x150 1.8 17.9 1440 1448
350MCM(37/10) 1x185 2.0 20.0 1776 1820
500MCM(61/11) 1x240 2.2 22.7 2304 2371
-(61/10) 1x300 2.4 25.4 2980 3050
-(61/9) 1x400 2.6 28.8 3765 3842
-(61/8) 1x500 2.8 32.8 4725 4900
-(127/10) 1x630 2.8 36.5 6205 6334
