638TQ(BS 7919)工业电缆

应用及描述

此电缆可用于在干燥，潮湿的环境，浸入油或油脂中，耐各种气候条件以及中型机械压力的环境中，可用于工业或农业车间设备，大型锅炉，加热板，电动工具：如钻头，盘锯，电器，建筑上用的便携式电机和发电机。这些电缆也适用于固定设备，例如可以应用于风塔，其特殊的导体结构和所用材料很大的提高了电缆扭转力（最大150°/M），这对应用于风力发电机是至关重要的，可敷设于临时建筑的石灰或木架上，布线于电梯间等都。638TQ等同于欧共体标准的H07BN4-F。

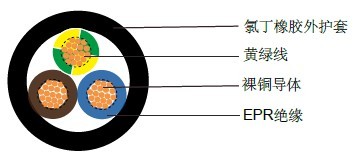

电缆结构

- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- EPR(乙丙橡胶)绝缘, GP1，遵循BS 7655
- CSP (氯磺化聚乙烯), RS4，遵循BS 7655，耐热，防油，阻燃

线芯颜色

1芯: 黑色
2芯: 棕色, 蓝色
3芯: 黄绿色, 棕色, 蓝色
4芯: 黄绿色, 棕色, 黑色, 灰色
5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
6芯及以上: 白色绝缘加黑色数字标注

技术特性

- 工作电压: 450/750 V
- 测试电压: 2500 V
- 动态弯曲半径: 6x外径
- 固定安装弯曲半径: 4x外径
- 工作温度范围: -40º C～+90º C
- 风能应用时的工作温度: -15º C～+90º C
- 短路时可达到的最高温度: +250º C
- 阻燃: IEC 60332.1C2/NF C 32-070
- 绝缘电阻: 20 MΩxkm

电缆参数

线规 (股数/直径)	芯数 x 导体截 面积 #xmm²	标称绝缘厚度 mm	标称 护套厚度 mm	标称外径 mm	标称电缆重量 kg/km
6381TQ
16(30/30)	1x1.5	0.8	1.4	5.9	50
14(50/30)	1x2.5	0.9	1.4	6.5	65
12(56/28)	1x4	1	1.5	7.8	105
10(84/28)	1x6	1	1.6	9	130
8(80/26)	1x10	1.2	1.8	10.8	200
6(128/26)	1x16	1.2	1.9	12.1	275
4(200/26)	1x25	1.4	2	14.1	400
2(280/26)	1x35	1.4	2.2	15.9	520
1(400/26)	1x50	1.6	2.4	18.5	730
2/0(356/24)	1x70	1.6	2.6	21	980
3/0(485/24)	1x95	1.8	2.8	23.9	1270
4/0(614/24)	1x120	1.8	3	25.8	1570
300 MCM (765/24)	1x150	2	3.2	28.6	1960
350 MCM (944/24)	1x185	2.2	3.4	31.5	2380
500MCM(1225/24)	1x240	2.4	3.5	35.1	3100
-(1525/24)	1x300	2.6	3.6	38.7	3790
-(2013/24)	1x400	2.8	3.8	43.5	4880
-(1769/23)	1x500	3	4	47.8	6070
-(2257/23)	1x630	3	4.1	51.5	7460
6382TQ
17(32/32)	2x1	0.8	1.3	8.2	93
16(30/30)	2x1.5	0.8	1.5	9.3	118
14(50/30)	2x2.5	0.9	1.7	10.9	172
12(56/28)	2x4	1	1.8	13.2	275
10(84/28)	2x6	1	2	15.6	370
8(80/26)	2x10	1.2	3.1	20.6	690
6(128/26)	2x16	1.2	3.3	23.3	910
4(200/26)	2x25	1.4	3.6	27.4	1290
6383TQ
17(32/32)	3x1	0.8	1.4	8.9	114
16(30/30)	3x1.5	0.8	1.6	10	144
14(50/30)	3x2.5	0.9	1.8	11.7	210
12(56/28)	3x4	1	1.9	14.1	335
10(84/28)	3x6	1	2.1	16.6	450
8(80/26)	3x10	1.2	3.3	22.1	835
6(128/26)	3x16	1.2	3.5	24.8	1120
4(200/26)	3x25	1.4	3.8	29.3	1600
2(280/26)	3x35	1.4	4.1	32.9	2080
1(400/26)	3x50	1.6	4.5	38.5	2890
2/0(356/24)	3x70	1.6	4.8	43.6	3850
3/0(485/24)	3x95	1.8	5.3	50	4970
4/0(614/24)	3x120	1.8	5.6	53.9	6350
300 MCM (765/24)	3x150	2	6	59.9	7700
350 MCM (944/24)	3x185	2.2	6.4	65.9	9350
500MCM(1225/24)	3x240	2.4	7.1	74.7	1200
-(1525/24)	3x300	2.6	7.7	83.2	14910
6384TQ
17(32/32)	4x1	0.8	1.5	9.8	139
16(30/30)	4x1.5	0.8	1.7	11	177
14(50/30)	4x2.5	0.9	1.9	12.8	257
12(56/28)	4x4	1	2	15.5	420
10(84/28)	4x6	1	2.3	18.5	565
8(80/26)	4x10	1.2	3.4	24.1	1020
6(128/26)	4x16	1.2	3.6	27.1	1380
4(200/26)	4x25	1.4	4.1	32.5	2140
2(280/26)	4x35	1.4	4.4	36.5	2610
1(400/26)	4x50	1.6	4.8	42.6	3650
2/0(356/24)	4x70	1.6	5.2	48.6	4880
3/0(485/24)	4x95	1.8	5.9	56	6390
4/0(614/24)	4x120	1.8	6	59.9	7750
300 MCM (765/24)	4x150	2	6.5	66.8	9780
350 MCM (944/24)	4x185	2.2	7	73.5	11900
500MCM(1225/24)	4x240	2.4	7.7	83.2	15330
-(1525/24)	4x300	2.6	8.4	92.8	19030
6385TQ
16(30/30)	5x1.5	0.8	1.8	12.1	226
14(50/30)	5x2.5	0.9	2	14.1	329
12(56/28)	5x4	1	2.2	17.2	515
10(84/28)	5x6	1	2.5	20.5	690
8(80/26)	5x10	1.2	3.6	26.5	1240
6(128/26)	5x16	1.2	3.9	30.1	1695
4(200/26)	5x25	1.4	4.4	36.1	2470
2(280/26)	5x35	1.4	4.7	40.5	3187
1(400/26)	5x50	1.6	5.1	47.3	4450
2/0(356/24)	5x70	1.6	5.6	54	5938
3/0(485/24)	5x95	1.8	6.2	62	7924
6386TQ
12(56/28)	6x4	1	2.6	19.6	643
10(84/28)	6x6	1	3	23.4	917
8(80/26)	6x10	1.2	3.6	28.8	1420
6(128/26)	6x16	1.2	3.9	32.7	1973
4(200/26)	6x25	1.4	4.4	39.2	2921
2(280/26)	6x35	1.4	4.7	44	3822
1(400/26)	6x50	1.6	5.3	51.8	5337
6387TQ
16(30/30)	7x1.5	0.8	2.6	14.7	385
14(50/30)	7x2.5	0.9	2.8	17.1	445
12(56/28)	7x4	1	2.8	21.6	773
10(84/28)	7x6	1	3.2	25.7	1089
8(80/26)	7x10	1.2	3.8	31.6	1706
6(128/26)	7x16	1.2	4	35.7	2330
4(200/26)	7x25	1.4	4.7	43.2	3560
2(280/26)	7x35	1.4	5	48.5	4576
1(400/26)	7x50	1.6	5.7	57.4	6436
6388TQ
12(56/28)	8x4	17.3	3	23.5	908
63810TQ
12(56/28)	10x4	18.9	3.1	25.3	1073
63812TQ
12(56/28)	12x4	19.6	3.2	26.2	1183
63816TQ
12(56/28)	16x4	22.1	3.5	29.3	1505
63818TQ
12(56/28)	18x4	23.6	3.6	31	1687
63820TQ
12(56/28)	20x4	25.2	3.8	33	1902
