6381Y(BS 6004/6346)工业电缆
应用及描述

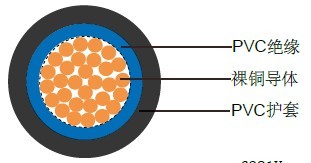

此电缆用于电信设备的直流供应及需要灵活安装的电源应用。电缆结构
- 裸铜导体- 遵循BS6360 Cl-5/IEC60228 Cl-5
- PVC绝缘TI1,遵循BS7655
- PVC护套TM1，遵循BS7655
氧指数> 30%
满足BT M231规定的可燃性测试要求
线芯颜色
蓝色 (蓝色), 灰色 (灰色), 黄绿色 (黄绿色), 棕色 (棕色), 其他颜色可选
技术特性
- 工作电压: 1.0mm²～35mm² - 450/750V(BS 6004)50mm²及以上 - 600/1000V（BS 6346）
- 最小弯曲半径: 达到50 mm²: 3x外径,
70mm²及以上: 4x外径
- 工作温度: -15º C～+70º C
- 绝缘电阻: 10 MΩxkm
- 阻燃: IEC 60332.1, BS4066第一部分
电缆参数
| 线规 (股数/直径) |
芯数 x 导体截面积 #xmm² |
标称绝缘厚度 mm |
标称护套厚度 mkm |
标称外径 mm |
标称电缆重量 kg/km |
|---|---|---|---|---|---|
| 16(30/30) | 1x1.5 | 0.9 | 0.8 | 4.9 | 36 |
| 14(50/30) | 1x2.5 | 0.9 | 0.8 | 5.4 | 52 |
| 12(56/28) | 1x4 | 1 | 0.9 | 6.3 | 76 |
| 10(84/28) | 1x6 | 1.1 | 0.9 | 7.6 | 100 |
| 8(80/26) | 1x10 | 1.2 | 1 | 8.6 | 160 |
| 6(128/26) | 1x16 | 1.2 | 1 | 9.8 | 230 |
| 4(200/26) | 1x25 | 1.4 | 1.1 | 11.5 | 340 |
| 2(280/26) | 1x35 | 1.4 | 1.1 | 12.5 | 440 |
| 1(400/26) | 1x50 | 1.4 | 1.4 | 15.1 | 541 |
| 2/0(356/24) | 1x70 | 1.4 | 1.4 | 17.0 | 749 |
| 3/0(485/24) | 1x95 | 1.6 | 1.5 | 19.1 | 1000 |
| 4/0(614/24) | 1x120 | 1.6 | 1.8 | 21.6 | 1241 |
| 300MCM (765/24) | 1x150 | 1.8 | 1.8 | 23.4 | 1523 |
| 350MCM (944/24) | 1x185 | 2 | 1.8 | 25.5 | 1942 |
| 500MCM(1225/24) | 1x240 | 2.2 | 1.8 | 28.5 | 2514 |
| -(1525/24) | 1x300 | 2.4 | 2 | 31.2 | 3125 |
| -(2013/24) | 1x400 | 2.6 | 2.1 | 35.3 | 3967 |
| -(1769/23) | 1x500 | 2.8 | 2.2 | 38.8 | 5063 |
| -(2257/23) | 1x630 | 2.8 | 2.4 | 43.8 | 6491 |
