318TRS(BS 6500)工业电缆

应用及描述

此电缆适用于电子和电气设备,如家电,小手工工具和办公设备的使用,可可用于平板熨斗,烙铁,厨房用电器,烤面包机,炉灶和商用电动工具的连接。也适合固定安装在家具,装饰材料,墙体隔板和预留的建筑设施 318TRS等同于欧共体标准的H05RR-F。

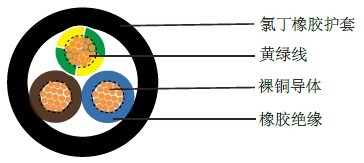

电缆结构

- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- 橡胶绝缘EI4遵循VDE-0282第1部分
- 黄绿接地线, 3芯及以上
- 氯丁橡胶护套EM3

318TRS(BS 6500) BS英标工业电缆 318TRS(BS 6500) BS英标工业电缆

线芯颜色

2芯: 棕色, 蓝色
3芯: 棕色, 蓝色,黄绿色
4芯: 棕色, 灰色, 黑色,黄绿色
5芯: 棕色, 蓝色, 灰色, 黑色,黄绿色

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 8x外径
- 固定安装弯曲半径: 6x外径
- 工作温度范围: -30º C~+60º C
- 短路时可达到的温度: +200 º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm

电缆参数

线规
(股数/直径)
芯数 x 导体截面积
#xmm²
标称绝缘厚度
mm
标称
护套厚度
mm
标称外径

最小-最大
mm

标称铜的
重量
kg/km
标称电缆重量
kg/km
3182TRS
18(24/32) 2x0.75 0.6 0.8 5.7-7.4 14.4 61
17(32/32) 2x1 0.6 0.9 6.1-8.0 19.0 73
16(30/30) 2x1.5 0.8 1.0 7.6-9.8 29.0 115
14(50/30) 2x2.5 0.9 1.1 9.0-11.6 48.0 160
3183TRS
18(24/32) 3x0.75 0.6 0.9 6.2-8.1 21.6 75
17(32/32) 3x1 0.6 0.9 6.5-8.5 29.0 86
16(30/30) 3x1.5 0.8 1.0 8.0-10.4 43.0 135
14(50/30) 3x2.5 0.9 1.1 9.6-12.4 72.0 191
3184TRS
18(24/32) 4x0.75 0.6 0.9 6.8-8.8 28.8 94
17(32/32) 4x1 0.6 0.9 7.1-9.3 38.4 105
16(30/30) 4x1.5 0.8 1.1 9.0-11.6 58.0 165
14(50/30) 4x2.5 0.9 1.2 10.7-13.8 96 235
3185TRS
18(24/32) 5x0.75 0.6 1.0 7.6-9.9 36 110
17(32/32) 5x1 0.6 1.0 8.0-10.3 48.0 130
16(30/30) 5x1.5 0.8 1.1 9.8-12.7 72.0 190
14(50/30) 5x2.5 0.9 1.3 11.9-15.3 120 285
