309Y(BS 6500)工业电缆

应用及描述

此电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中。309Y等同于欧共体标准的H05V2V2-F.

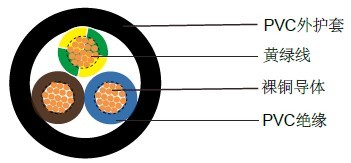

电缆结构

- 柔软裸铜导体
- 遵循BS6360 Cl-5/IEC 60228 Cl-5
- PVC绝缘 TI3，遵循BS 7655
- 黄绿接地线(3芯及以上)
- PVC外护套TM3，遵循BS 7655

线芯颜色

2芯: 蓝色, 棕色
3芯: 黄绿色, 蓝色, 棕色
4芯: 黄绿色, 棕色, 黑色, 灰色
5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色

技术特性

- 工作电压: 300/500 V
- 测试电压: 2000 V
- 动态弯曲半径: 15x外径
- 静态弯曲半径: 4x外径
- 应用时的工作温度: +5º C～+90º C
- 静态时可承受的温度: -40º C～+90º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm

电缆参数

线规 (股数/直径)	芯数 x 导体截 面积 #xmm²	标称绝缘厚度 mm	标称 护套厚度 mm	标称外径 mm	标称铜的 重量 kg/km	标称电缆重量 kg/km
3092Y
20(16/32)	2x0.50	0.6	0.8	5.6-7	14.4	46
18(24/32)	2x0.75	0.6	0.8	6-7.6	14.4	56
17(32/32)	2x1.00	0.6	0.8	6.4-8	19	65
16(30/30)	2x1.50	0.7	0.8	7.4-9	29	80
14(30/50)	2x2.50	0.8	1.0	8.9-11	48	135
3093Y
20(16/32)	3x0.50	0.6	0.8	5.8-7.2	14.4	56
18(24/32)	3x0.75	0.6	0.8	6.4-8	21.6	61
17(32/32)	3x1.00	0.6	0.8	6.8-8.4	29	77
16(30/30)	3x1.50	0.7	0.9	8-9.8	43	108
14(30/50)	3x2.50	0.8	1.1	9.6-12	72	165
12(56/28)	3x40	0.8	1.2	10.8-13.1	115	224
3094Y
20(16/32)	4x0.50	0.6	0.8	6.4-7.8	14.4	68
18(24/32)	4x0.75	0.6	0.8	6.8-8.6	29	80
17(32/32)	4x1.00	0.6	0.9	7.6-9.4	38	100
16(30/30)	4x1.50	0.7	1.0	9-11	58	140
14(30/50)	4x2.50	0.8	1.1	10.5-13	96	210
12(56/28)	4x40	0.8	1.2	11.8-14.1	154	295
3095Y
18(24/32)	5x0.75	0.6	0.9	7.4-9.6	36	110
17(32/32)	5x1.00	0.6	0.9	8.3-10	48	130
16(30/30)	5x1.50	0.7	1.1	10-12	72	185
14(30/50)	5x2.50	0.8	1.2	11.5-14	120	265
12(56/28)	5x40	0.8	1.4	13.1-16.3	192	361
