2491B/6701B(BS 7211)工业电缆

应用及描述

此电缆一般用于配电板和配电盘内部配线,一般安装在管道内,用于工作温度90℃的设备内部布线,适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所。不适用于潮湿环境的应用。2491B/6701B等同于欧共体标准的H05Z-K/H07Z-K。

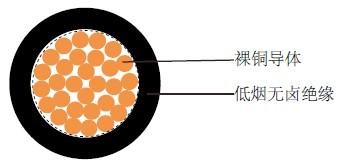

电缆结构

- 多股柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- LSOH交联聚烯烃EI5绝缘

2491B/6701B(BS 7211) BS英标工业电缆 2491B/6701B(BS 7211) BS英标工业电缆

线芯颜色

黄绿色, 黑色, 蓝色, 棕色, 红色, 白色, 黄色, 灰色, 紫罗兰色, 橘黄色, 粉色

技术特性

- 工作电压: 300/500v (2491B), 450/750v (6701B)
- 测试电压: 2000 / 2500 V
- 最小弯曲半径: 5x外径
- 应用时的工作温度: -15º C~+90º C
- 静态时可承受的温度: -40º C~+90º C
- 绝缘电阻: 10 MΩxkm

- 无卤遵循EN 50267-2-1 / IEC 60754-1
- 烟密度遵循EN 50268-2 / IEC 61034-2
- 毒气测试遵循EN 50267-2-2, IEC 60754-2
- 阻燃遵循EN 50265-2-1, IEC 60332-1

电缆参数

线规
(股数/直径)
芯数 x 导体截
面积
#xmm²
标称绝缘厚度
mm
标称外径
mm
标称铜的重量
kg/km
标称电缆重量
kg/km
2491B
20(16/32) 1x0.5 0.6 2.1-2.6 4.8 9
18(24/32) 1x0.75 0.6 2.2-2.8 7.2 12.4
17(32/32) 1x1 0.6 2.4-2.9 9.6 15
6701B
16(30/30) 1x1.5 0.7 2.8-3.5 14.4 24
14(50/30) 1x2.5 0.8 3.4-4.3 24 35
12(56/28) 1x4 0.8 3.9-4.9 38 51
10(84/28) 1x6 0.8 4.4-5.5 58 71
8(80/26) 1x10 1.0 5.7-7.1 96 118
6(128/26) 1x16 1.0 6.7-8.4 154 180
4(200/26) 1x25 1.2 8.4-10.6 240 278
2(280/26) 1x35 1.2 9.7-12.1 336 375
1(400/26) 1x50 1.4 11.5-14.4 480 560
2/0(356/24) 1x70 1.4 13.2-16.6 672 780
3/0(485/24) 1x95 1.6 15.1-18.8 912 952
4/0(614/24) 1x120 1.6 16.7-20.9 1152 1200
300MCM (765/24) 1x150 1.8 18.6-23.3 1440 1505
350MCM (944/24) 1x185 2.0 20.6-25.8 1776 1845
500MCM(1225/24) 1x240 2.2 23.5-29.4 2304 2400
