209Y(BS 6500)工业电缆

应用及描述

此电缆适用于住宅楼宇，厨房，照明服务厅或便携式照明仪器。由于其特殊的绝缘和护套化合物，这些电缆适应厨房和取暖，在不与加热的零件和辐射接触的情况下，用于具有较高温度的（如照明系统）区域。此不适合户外使用，不能用于工业和农业的建筑物或者非家用便携式工具中。209Y等同于欧共体标准的H03V2V2-F.

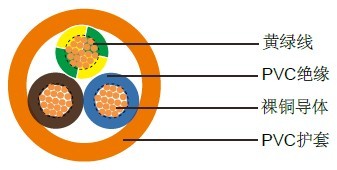

电缆结构

- 柔软裸铜导体
- 遵循BS 6360 Cl-5/IEC 60228 Cl-5
- PVC绝缘 TI3
- PVC外护套TM3

209Y(BS 6500) BS英标工业电缆 209Y(BS 6500) BS英标工业电缆

线芯颜色

2芯: 蓝色, 棕色
3芯: 黄绿色, 蓝色, 棕色
4芯: 黄绿色, 黑色, 棕色, 蓝色
5芯: 黄绿色, 棕色, 黑色, 灰色, 蓝色

技术特性

- 工作电压: 300/300 V
- 测试电压: 3000 V
- 动态弯曲半径: 4x外径
- 静态弯曲半径: 3x外径
- 应用时的工作温度: +5º C～+90º C
- 静态时可承受的温度: -40º C～+90º C
- 短路时可达到的温度: +160º C
- 阻燃: IEC 60332.1
- 绝缘电阻: 20 MΩxkm

电缆参数

线规
(股数/直径)		 芯数 x 导体截
面积
#xmm²		 标称绝缘厚度
mm		 标称
护套厚度
mm		 标称外径
mm		 标称铜的
重量
kg/km		 标称电缆重量
kg/km
2092Y
20(16/32) 2x0.50 0.5 0.6 5 9.6 38
18(24/32) 2x0.75 0.5 0.6 5.5 14.4 46
2093Y
20(16/32) 3x0.50 0.5 0.6 5.4 14.4 45
18(24/32) 3x0.75 0.5 0.6 6 21.6 59
2094Y
20(16/32) 4x0.50 0.5 0.6 5.8 19.2 55
18(24/32) 4x0.75 0.5 0.6 6.5 28.8 72
