澳大利亚标准工业电缆 (中压)
19/33kV 单芯屏蔽，PVC护套电缆 (铜导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。

标准

AS/NZS 1429.1

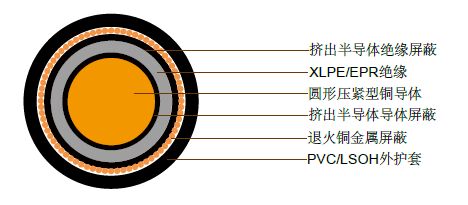

结构

澳大利亚标准中压工业电缆
  • 导体: 圆形压紧型裸铜导体，遵循AS/NZS1125
    最高连续工作温度：90°C
  • 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
  • 绝缘: 交联聚乙烯 (XLPE) – 标准
    乙丙橡胶(EPR) – 替代物
  • 绝缘屏蔽: 挤出半导体材料
  • 金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
    退火铜丝: 10kA/1秒(重载)
  • 护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
    橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
    低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时，导 体最大直流电 阻 90°C时，频率为50Hz导 体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝 缘电阻 导体对屏蔽的 电容 最大介电强 度 额定电流
三角或扁平 接触排列 平行空隙排 列 三角接触排 列 平行接触排 列 平行空隙排 列 露天 直埋 埋于导管中
mm2 Ohm/km Ohm
/km		 Ohm
/km		 Ohm
/km		 Ohm
/km		 Ohm
/km		 MegOhm. km μF x km kV x mm A A A
50 0.387 0.494 0.494 0.163 0.178 0.224 18000 0.133 4.05 246 216 188
70 0.268 0.342 0.342 0.154 0.169 0.215 16000 0.148 3.82 304 263 228
95 0.193 0.247 0.247 0.143 0.158 0.204 15000 0.165 3.61 370 314 272
120 0.153 0.195 0.195 0.137 0.153 0.198 14000 0.179 3.48 425 356 315
150 0.124 0.159 0.159 0.133 0.148 0.194 13000 0.191 3.38 482 398 352
185 0.0991 0.127 0.127 0.129 0.144 0.19 12000 0.205 3.29 552 448 396
240 0.0754 0.0976 0.0972 0.124 0.139 0.185 11000 0.227 3.17 650 518 458
300 0.0601 0.0786 0.0779 0.12 0.135 0.181 9800 0.247 3.09 743 582 514
400 0.047 0.0625 0.0616 0.115 0.13 0.176 8900 0.272 3 861 660 582
500 0.0366 0.0499 0.0487 0.111 0.126 0.172 8100 0.297 2.93 993 744 682
630 0.0283 0.0403 0.0387 0.108 0.123 0.169 7300 0.329 2.86 1139 835 764

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面 积 屏蔽的构成 股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
50 8 8 25.5 20 36 x 0.85 26.2 32.4 133
70 9.6 8 27.1 20 36 x 0.85 27.6 33.8 157
95 11.5 8 29 20 36 x 0.85 29.3 35.7 188
120 13.1 8 30.6 20 36 x 0.85 30.7 37.1 216
150 14.5 8 32 20 36 x 0.85 32.1 38.7 247
185 16.1 8 33.6 20 36 x 0.85 33.9 40.5 288
240 18.5 8 36 20 36 x 0.85 36.2 43.0 350
300 20.7 8 38.4 20 36 x 0.85 38.4 45.4 416
400 23.6 8 41.3 20 36 x 0.85 41.8 49.1 510
500 26.5 8 44.2 20 36 x 0.85 45.1 52.6 615
630 29.9 8 47.9 20 36 x 0.85 48.7 56.4 760

技术特性

重载

导体截面积 20°C时，导 体最大直流电 阻 90°C时，频率为50Hz导 体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝 缘电阻 导体对屏蔽的 电容 最大介电强 度 额定电流
三角或扁平 接触排列 平行空隙排 列 三角接触排 列 平行接触排 列 平行空隙排 列 露天 直埋 埋于导管中
mm2 Ohm/km Ohm
/km		 Ohm
/km		 Ohm
/km		 Ohm
/km		 Ohm
/km		 MegOhm. km μF x km kV x mm A A A
50 0.387 0.494 0.494 0.163 0.178 0.224 18000 0.133 4.05 248 216 188
70 0.268 0.342 0.342 0.154 0.169 0.215 16000 0.148 3.82 305 262 227
95 0.193 0.247 0.247 0.143 0.158 0.204 15000 0.165 3.61 370 311 276
120 0.153 0.195 0.195 0.137 0.153 0.198 14000 0.179 3.48 424 352 311
150 0.124 0.159 0.159 0.133 0.148 0.194 13000 0.191 3.38 479 392 347
185 0.0991 0.127 0.127 0.129 0.144 0.19 12000 0.205 3.29 547 441 389
240 0.0754 0.0976 0.0972 0.124 0.139 0.185 11000 0.227 3.17 641 506 447
300 0.0601 0.0786 0.0779 0.12 0.135 0.181 9800 0.247 3.09 729 565 499
400 0.047 0.0625 0.0616 0.115 0.13 0.176 8900 0.272 3 840 636 583
500 0.0366 0.0499 0.0487 0.111 0.126 0.172 8100 0.297 2.93 961 711 651
630 0.0283 0.0403 0.0387 0.108 0.123 0.169 7300 0.329 2.86 1094 790 723
800 0.0221 0.0336 0.0315 0.102 0.117 0.163 6300 0.381 2.78
1000 0.0182 0.0245 0.024 0.1 0.115 0.161 5600 0.427 2.72
1200 0.015 0.0207 0.0201 0.0984 0.114 0.159 5200 0.461 2.68

电缆参数

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面 积 屏蔽的构成 股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
50 8 8 25.5 48.7 34 x 1.35 29.8 34.3 170
70 9.6 8 27.1 68.7 48 x 1.35 31.4 36.1 215
95 11.5 8 29 68.7 48 x 1.35 33.3 38 245
120 13.1 8 30.6 68.7 48 x 1.35 34.9 39.8 280
150 14.5 8 32 68.7 48 x 1.35 36.5 41.4 310
185 16.1 8 33.6 68.7 48 x 1.35 38.1 43.2 345
240 18.5 8 36 68.7 48 x 1.35 40.5 45.9 410
300 20.7 8 38.4 68.7 48 x 1.35 42.9 48.4 475
400 23.6 8 41.3 68.7 48 x 1.35 45.8 51.5 575
500 26.5 8 44.2 68.7 48 x 1.35 48.7 54.9 685
630 29.9 8 47.9 68.7 48 x 1.35 52.4 58.8 815
800 35.9 8 54 68.7 48 x 1.35 58.5 65.3 1020
1000 40.2 8 59.5 68.7 48 x 1.35 64 71 1220
1200 43.8 8 63.5 68.7 48 x 1.35 68 75.2 1420
