澳大利亚标准工业电缆 (中压)
6.35/11kV 单芯屏蔽,PVC护套电缆 (铜导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭受机械损伤 的地方。

标准

AS/NZS 1429.1

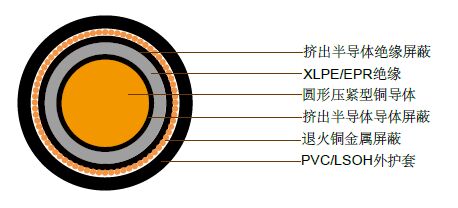

结构

澳大利亚标准中压工业电缆
  • 导体: 圆形压紧型裸铜导体,遵循AS/NZS1125
    最高连续工作温度:90°C
  • 导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
  • 绝缘: 交联聚乙烯 (XLPE) – 标准
    乙丙橡胶(EPR) – 替代物
  • 绝缘屏蔽: 挤出半导体材料
  • 金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
    退火铜丝: 10kA/1秒(重载)
  • 护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
    橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物
    低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时, 导体最大直 流电阻 90°C时,频率为50Hz导 体的交流电阻 90°C时,频率为50Hz的感抗 20°C时的 绝缘电阻 导体对屏蔽 的电容 最大介电强 度 额定电流
三角或扁平 接触排列 平行空隙排 列 三角接触排 列 平行接触排 列 平行空隙排 列 露天 直埋 埋于导管中
mm2 Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Meg
Ohm. km
μF x km kV x mm A A A
16 1.15 1.47 1.47 0.161 0.176 0.222 14000 0.177 2.77 125 120 101
25 0.727 0.927 0.927 0.152 0.167 0.213 12000 0.198 2.65 163 154 129
35 0.524 0.668 0.668 0.147 0.163 0.208 11000 0.219 2.55 197 183 153
50 0.387 0.494 0.494 0.14 0.155 0.201 10000 0.242 2.46 237 216 181
70 0.268 0.342 0.342 0.135 0.15 0.196 8800 0.275 2.37 294 263 221
95 0.193 0.247 0.247 0.122 0.138 0.183 7700 0.314 2.3 359 313 264
120 0.153 0.196 0.195 0.117 0.133 0.178 7000 0.346 2.25 413 355 305
150 0.124 0.16 0.159 0.114 0.129 0.175 6400 0.374 2.21 470 397 341
185 0.0991 0.128 0.127 0.111 0.126 0.172 5900 0.407 2.17 539 447 384
240 0.0754 0.098 0.0973 0.106 0.122 0.167 5300 0.456 2.13 637 516 443
300 0.0601 0.0791 0.0781 0.104 0.119 0.165 4800 0.503 2.1 730 579 509
400 0.047 0.0631 0.0618 0.0988 0.115 0.161 4300 0.561 2.07 848 655 575
500 0.0366 0.0508 0.0489 0.097 0.112 0.158 3900 0.62 2.05 978 737 647
630 0.0283 0.0412 0.0389 0.0953 0.111 0.156 3500 0.694 2.02 1122 823 722

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
16 4.8 3.4 12.8 16 28 x 0.85 14.1 20.3 58
25 5.8 3.4 13.8 20 36 x 0.85 15.3 21.5 73
35 6.8 3.4 14.8 20 36 x 0.85 16.3 22.5 84
50 8 3.4 16 20 36 x 0.85 17.6 23.8 98
70 9.6 3.4 17.6 20 36 x 0.85 19.0 25.2 121
95 11.5 3.4 19.4 20 36 x 0.85 20.7 26.9 148
120 13.1 3.4 21 20 36 x 0.85 22.1 28.3 174
150 14.5 3.4 22.4 20 36 x 0.85 23.5 29.7 202
185 16.1 3.4 24.1 20 36 x 0.85 25.3 31.5 240
240 18.5 3.4 26.5 20 36 x 0.85 27.6 33.8 298
300 20.7 3.4 28.9 20 36 x 0.85 29.8 36.2 360
400 23.6 3.4 31.8 20 36 x 0.85 33.2 39.8 449
500 26.5 3.4 34.7 20 36 x 0.85 36.5 43.3 550
630 29.9 3.4 38.4 20 36 x 0.85 40.1 47.1 690

技术特性

重载

导体截面积 20°C时,
导体最大直
流电阻
90°C时,频率为50Hz导 体的交流电阻 90°C时,频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽 的电容 最大介电强 度 额定电流
三角或扁平 接触排列 平行空隙排 列 三角接触排 列 平行接触排 列 平行空隙排 列 露天 直埋 埋于导管中
mm2 Ohm/km Ohm/km Ohm/km Ohm
/km
Ohm
/km
Ohm
/km
MegOhm. km μF x km kV x mm A A A
16 1.15 1.47 1.47 0.161 0.176 0.222 14000 0.177 2.77 125 120 101
25 0.727 0.927 0.927 0.152 0.167 0.213 12000 0.198 2.65 164 154 129
35 0.524 0.668 0.668 0.147 0.163 0.208 11000 0.219 2.55 200 184 154
50 0.387 0.494 0.494 0.14 0.155 0.201 10000 0.242 2.46 242 217 183
70 0.268 0.342 0.342 0.135 0.15 0.196 8800 0.275 2.37 298 262 221
95 0.193 0.247 0.247 0.122 0.138 0.183 7700 0.314 2.3 362 311 267
120 0.153 0.196 0.195 0.117 0.133 0.178 7000 0.346 2.25 413 351 301
150 0.124 0.16 0.159 0.114 0.129 0.175 6400 0.374 2.21 467 391 336
185 0.0991 0.128 0.127 0.111 0.126 0.172 5900 0.407 2.17 535 439 377
240 0.0754 0.098 0.0973 0.106 0.122 0.167 5300 0.456 2.13 627 503 432
300 0.0601 0.0791 0.0781 0.104 0.119 0.165 4800 0.503 2.1 715 561 493
400 0.047 0.0631 0.0618 0.0988 0.115 0.161 4300 0.561 2.07 824 630 553
500 0.0366 0.0508 0.0489 0.097 0.112 0.158 3900 0.62 2.05 943 702 616
630 0.0283 0.0412 0.0389 0.0953 0.111 0.156 3500 0.694 2.02 1072 777 681

电缆参数

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
16 4.8 3.4 12.8 15.9 28 x 0.85 16.1 20.3 59
25 5.8 3.4 13.8 24.4 43 x 0.85 17.1 21.2 78
35 6.8 3.4 14.8 34.4 24 x 1.35 19.1 23.2 99
50 8 3.4 16 48.7 34 x 1.35 20.3 24.4 125
70 9.6 3.4 17.6 68 30 x 1.70 22.6 26.9 165
95 11.5 3.4 19.4 69 48 x 1.35 23.7 27.9 195
120 13.1 3.4 21 69 48 x 1.35 25.3 29.4 225
150 14.5 3.4 22.4 69 48 x 1.35 26.7 31.1 255
185 16.1 3.4 24.1 69 48 x 1.35 28.4 32.7 285
240 18.5 3.4 26.5 69 48 x 1.35 30.8 35.3 345
300 20.7 3.4 28.9 69 48 x 1.35 33.2 37.9 410
400 23.6 3.4 31.8 69 48 x 1.35 36.3 41.2 505
500 26.5 3.4 34.7 69 48 x 1.35 39.2 44.3 605
630 29.9 3.4 38.4 69 48 x 1.35 42.9 48.7 730
800 35.9 3.4 44.5 69 48 x 1.35 49 55 925
