澳大利亚标准工业电缆 (中压)
3.8/6.6kV 单芯屏蔽，PVC护套电缆 (铜导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。

标准

AS/NZS 1429.1

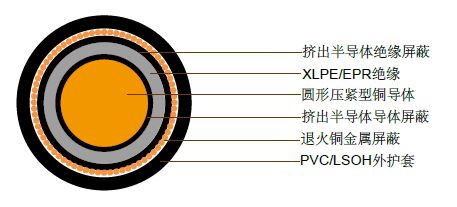

结构

澳大利亚标准中压工业电缆

  • 导体: 圆形压紧型裸铜导体，遵循AS/NZS1125
  • 最高连续工作温度：90°C
  • 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
  • 绝缘: 交联聚乙烯 (XLPE) – 标准
  • 乙丙橡胶(EPR) – 替代物
  • 绝缘屏蔽: 挤出半导体材料
  • 金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
  • 退火铜丝: 10kA/1秒(重载)
  • 护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
  • 橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
  • 低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时，导体最大直流电 阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的 电容 最大介电强 度 最大介电强度
三角或扁平 接触排列 平行空隙排 列 三角接触排 列 平行接触排 列 平行空隙排 列 露天 直埋 埋于导管中
mm2 Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
16 1.15 1.47 1.47 0.155 0.170 0.216 11000 0.221 2.06 106 116 111
25 0.727 0.927 0.927 0.146 0.161 0.207 9700 0.248 1.99 138 148 141
35 0.524 0.668 0.668 0.142 0.157 0.203 8700 0.276 1.93 167 178 169
50 0.387 0.494 0.494 0.135 0.150 0.196 7800 0.308 1.87 205 214 203
70 0.268 0.342 0.342 0.130 0.145 0.191 6900 0.352 1.82 252 258 244
95 0.193 0.247 0.247 0.120 0.135 0.181 6000 0.404 1.77 303 314 287
120 0.153 0.196 0.195 0.113 0.128 0.174 5400 0.447 1.74 349 346 325
150 0.124 0.160 0.159 0.110 0.125 0.171 5000 0.486 1.72 400 389 365
185 0.0991 0.128 0.127 0.107 0.122 0.168 4600 0.530 1.69 455 435 407
240 0.0754 0.0982 0.0973 0.103 0.119 0.164 4200 0.576 1.61 536 501 466
300 0.0601 0.0792 0.0781 0.102 0.117 0.163 4000 0.597 1.49 616 562 523
400 0.0470 0.0632 0.0618 0.0982 0.113 0.159 3800 0.627 1.38 727 649 595

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面 积 屏蔽的构成 股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
16 4.8 2.5 11 15.9 28 x 0.85 12.4 17.9 53
25 5.8 2.5 12 17.6 ? 13.6 19.1 65
35 6.8 2.5 13 17.6 ? 14.5 20.0 76
50 8 2.5 14.1 17.6 ? 15.6 21.1 90
70 9.6 2.5 15.7 17.6 ? 17.3 22.8 110
95 11.5 2.5 17.6 17.6 ? 18.9 24.4 140
120 13.1 2.5 19.2 17.6 ? 20.5 26.0 160
150 14.5 2.5 20.6 17.6 ? 21.9 27.4 190
185 16.1 2.5 22.2 17.6 ? 23.5 29.2 230
240 18.5 2.6 24.9 17.6 ? 26.1 31.8 290
300 20.7 2.8 27.6 17.6 ? 29.0 34.9 350
400 23.6 3 30.9 17.6 ? 32.1 38.2 440

技术特性

重载

导体截面积 20°C时，导体最大直流电阻 90°C时，频率为50Hz导体的交流电阻 90°C时，频率为50Hz的感抗 20°C时的绝缘电阻 导体对屏蔽的 电容 最大介电强 度 额定电流
三角或扁平 接触排列 平行空隙排 列 三角接触排 列 平行接触排 列 平行空隙排 列 露天 直埋 埋于导管中
mm2 Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
16 1.15 1.47 1.47 0.155 0.170 0.216 11000 0.221 2.06 106 116 111
25 0.727 0.927 0.927 0.146 0.161 0.207 9700 0.248 1.99 138 148 141
35 0.524 0.668 0.668 0.142 0.157 0.203 8700 0.276 1.93 167 177 167
50 0.387 0.494 0.494 0.135 0.150 0.196 7800 0.308 1.87 209 215 200
70 0.268 0.342 0.342 0.130 0.145 0.191 6900 0.352 1.82 254 258 236
95 0.193 0.247 0.247 0.120 0.135 0.181 6000 0.404 1.77 306 312 271
120 0.153 0.196 0.195 0.113 0.128 0.174 5400 0.447 1.74 352 341 303
150 0.124 0.160 0.159 0.110 0.125 0.171 5000 0.486 1.72 398 383 334
185 0.0991 0.128 0.127 0.107 0.122 0.168 4600 0.530 1.69 449 425 362
240 0.0754 0.0982 0.0973 0.103 0.119 0.164 4200 0.576 1.61 526 484 411
300 0.0601 0.0792 0.0781 0.102 0.117 0.163 4000 0.597 1.49 600 541 453
400 0.0470 0.0632 0.0618 0.0982 0.113 0.159 3800 0.627 1.38 700 618 509

电缆参数

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面 积 屏蔽的构成 股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
16 4.8 2.5 11 15.9 28 x 0.85 14.3 18.4 54
25 5.8 2.5 12 24.4 43 x 0.85 15.3 19.4 72
35 6.8 2.5 13 34.4 24 x 1.35 17.3 21.4 93
50 8 2.5 14.1 48.7 34 x 1.35 18.4 22.5 120
70 9.6 2.5 15.7 68.1 30 x 1.70 20.7 25 160
95 11.5 2.5 17.6 68.1 30 x 1.70 22.6 26.9 190
120 13.1 2.5 19.2 68.7 48 x 1.35 23.5 27.6 215
150 14.5 2.5 20.6 68.7 48 x 1.35 24.9 29 245
185 16.1 2.5 22.2 68.7 48 x 1.35 26.5 30.8 275
240 18.5 2.6 24.9 68.7 48 x 1.35 29.2 33.7 335
300 20.7 2.8 27.6 68.7 48 x 1.35 31.9 36.6 400
400 23.6 3 30.9 68.7 48 x 1.35 35.2 40.2 500
