澳大利亚标准工业电缆 (中压)
6.35/11kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铜导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。

标准

AS/NZS 1429.1

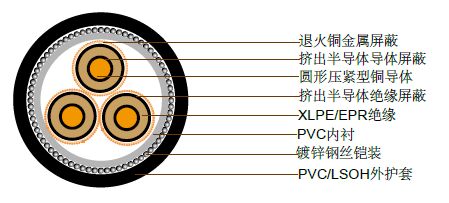

结构

澳大利亚标准中压工业电缆

  • 导体: 圆形压紧型裸铜导体，遵循AS/NZS1125
    最高连续工作温度：90°C
  • 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
  • 绝缘: 交联聚乙烯 (XLPE) – 标准
    乙丙橡胶(EPR) – 替代物
  • 绝缘屏蔽: 挤出半导体材料
  • 金属屏蔽: 退火铜丝: 10kA/1秒(重载)
  • 内衬: PVC
  • 铠装:镀锌钢丝铠装
  • 护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
    橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
    低烟无卤 (LSOH) – 替代物

技术特性

导体截面积 20°C时，导体最大直流电 阻 90°C时，频率为50Hz导 体的交流电阻 50Hz时的电抗 20°C时的绝 缘电阻 导体对屏蔽的电容 每相充电电流 每相介电损 耗 最大介电强 度 20°C时屏蔽 的直流电阻 20°C时铠装的直流电阻 20°C时的零序直流电阻 50Hz时的零 序电抗
mm2 Ohm/km Ohm/km Ohm/km MegOhm. km μF
x km		 A x km W x?
km		 kV x?
mm
 Ohm
/km		 Ohm/km Ohm/km Ohm/km
16 1.15 1.47 0.142 14000 0.177 0.354 8.98 2.77 1.06 0.77 2.49 0.0922
25 0.727 0.927 0.134 12000 0.198 0.394 10 2.65 0.707 0.629 1.73 0.0845
35 0.524 0.668 0.127 11000 0.219 0.436 11.1 2.55 0.53 0.592 1.36 0.0782
50 0.387 0.494 0.121 10000 0.242 0.484 12.3 2.46 0.366 0.559 1.05 0.0725
70 0.268 0.342 0.115 8800 0.275 0.549 13.9 2.37 0.265 0.521 0.795 0.0663
95 0.193 0.247 0.106 7700 0.314 0.626 15.9 2.3 0.265 0.479 0.706 0.058
120 0.153 0.196 0.102 7000 0.346 0.689 17.5 2.25 0.265 0.451 0.655 0.0543
150 0.124 0.16 0.099 6400 0.374 0.747 19 2.21 0.266 0.425 0.616 0.0515
185 0.0991 0.128 0.0961 5900 0.407 0.811 20.6 2.17 0.265 0.403 0.58 0.0488
240 0.0754 0.0985 0.0926 5300 0.456 0.909 23.1 2.13 0.266 0.293 0.495 0.0455
300 0.0601 0.0796 0.0904 4800 0.503 1 25.5 2.1 0.265 0.272 0.464 0.0434
400 0.047 0.0638 0.087 4300 0.561 1.12 28.5 2.07 0.265 0.25 0.435 0.0403
500 0.0373 0.0525 0.0847 3900 0.62 1.24 31.4 2.05 0.265 0.232 0.411 0.0381

电缆参数

导体截面积 导体直径 绝缘厚度 绝缘外径 线芯外的屏蔽 截面积 屏蔽的构成股数/直径 屏蔽外径 内衬外径 铠装直径 铠装外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm mm mm mm kg/100m
16 4.8 3.4 12.8 17 10 x 0.85 16.1 37.9 2 41.9 46.9 330
25 5.8 3.4 13.8 25.5 15 x 0.85 17.1 40.2 2.5 45.2 50.4 430
35 6.8 3.4 14.8 34 20 x 0.85 18.1 42.6 2.5 47.6 53 490
50 8 3.4 16 49.4 29 x 0.85 19.3 45.1 2.5 50.1 55.7 565
70 9.6 3.4 17.6 68.1 40 x 0.85 20.9 48.8 2.5 53.8 59.6 680
95 11.5 3.4 19.4 68.1 40 x 0.85 22.7 53 2.5 58 64.1 795
120 13.1 3.4 21 68.1 40 x 0.85 24.3 56.4 2.5 61.4 67.9 910
150 14.5 3.4 22.4 68.1 40 x 0.85 25.7 59.9 2.5 64.9 71.5 1020
185 16.1 3.4 24.1 68.1 40 x 0.85 27.4 63.3 2.5 68.3 75.2 1150
240 18.5 3.4 26.5 68.1 40 x 0.85 29.8 68.8 3.15 75.1 82.3 1470
300 20.7 3.4 28.9 68.1 40 x 0.85 32.2 74.1 3.15 80.4 88 1710
400 23.6 3.4 31.8 68.1 40 x 0.85 35.3 81.2 3.15 87.5 95.5 2070
500 26.5 3.4 34.7 68.1 40 x 0.85 38.2 87.6 3.15 93.9 102.4 2450
