澳大利亚标准工业电缆 (中压)
3.8/6.6kV三芯单独屏蔽，PVC/SWA/PVC铠装电缆(铝导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。

标准

AS/NZS 1429.1

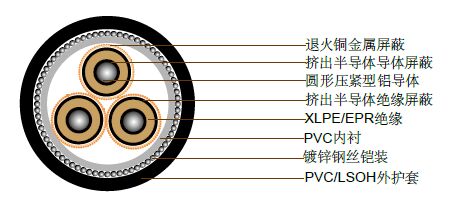

结构

澳大利亚标准中压工业电缆

  • 导体: 圆形压紧型铝导体，遵循AS/NZS1125
    最高连续工作温度：90°C
  • 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
  • 绝缘: 交联聚乙烯 (XLPE) – 标准
    乙丙橡胶(EPR) – 替代物
  • 绝缘屏蔽: 挤出半导体材料
  • 金属屏蔽: 退火铜丝: 10kA/1秒(重载)
  • 内衬: PVC
  • 铠装: 镀锌钢丝铠装
  • 护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
    橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
    低烟无卤 (LSOH) – 替代物

技术特性

导体截面积 20°C时，导体最大直流电 阻 90°C时，频率为50Hz导体的交流电阻 50Hz时的电抗 20°C时的绝 缘电阻 导体对屏蔽的 电容 每相充电电 流 每相介电损 耗 最大介电强 度 20°C时屏蔽 的直流电阻 20°C时铠装 的直流电阻 20°C时的零 序直流电阻 50Hz时的零 序电抗
mm2 Ohm/km Ohm/km Ohm/km MegOhm. km μF x km A x
km		 W x km kV x mm Ohm
/km		 Ohm/km Ohm/km Ohm/km
35 0.868 1.11 0.12 8700 0.278 0.332 5.04 1.92 0.761 0.643 1.91 0.0709
50 0.641 0.822 0.115 7800 0.309 0.369 5.61 1.87 0.559 0.616 1.52 0.0658
70 0.443 0.569 0.106 6800 0.353 0.422 6.41 1.82 0.393 0.559 1.14 0.0574
95 0.32 0.41 0.101 6000 0.4 0.478 7.26 1.77 0.295 0.521 0.884 0.0528
120 0.253 0.325 0.0976 5500 0.439 0.524 7.96 1.74 0.265 0.487 0.769 0.0497
150 0.206 0.265 0.0948 5100 0.477 0.569 8.66 1.72 0.266 0.465 0.714 0.0472
185 0.164 0.211 0.0923 4700 0.518 0.618 9.4 1.7 0.265 0.438 0.66 0.0449
240 0.125 0.162 0.0896 4300 0.561 0.67 10.2 1.62 0.265 0.312 0.556 0.0424
300 0.1 0.13 0.0885 4100 0.582 0.695 10.6 1.5 0.265 0.288 0.515 0.0415
400 0.0778 0.102 0.0857 3900 0.613 0.731 11.1 1.39 0.265 0.261 0.473 0.039

电缆参数

导体截面积 导体直径 绝缘厚度 绝缘外径 线芯外的屏蔽 截面积 屏蔽的构成 股数/直径 屏蔽外径 内衬外径 铠装直径 铠装外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm mm mm mm kg/100m
35 6.9 2.5 13 23.8 14 x 0.85 16.3 38.6 2.5 43.6 48.6 370
50 8.1 2.5 14.2 32.3 19 x 0.85 17.5 41.1 2.5 46.1 51.5 410
70 9.6 2.5 15.8 46 27 x 0.85 19.1 44.7 2.5 49.7 55.3 480
95 11.4 2.5 17.5 61.3 36 x 0.85 20.8 48.6 2.5 53.6 59.4 555
120 12.8 2.5 18.9 68.1 40 x 0.85 22.2 51.6 2.5 56.6 62.6 615
150 14.2 2.5 20.3 68.1 40 x 0.85 23.6 54.9 2.5 59.9 66.1 665
185 15.7 2.5 21.8 68.1 40 x 0.85 25.1 58.3 2.5 63.3 69.7 735
240 18 2.6 24.3 68.1 40 x 0.85 27.6 63.9 3.15 70.2 77.3 940
300 20.1 2.8 27 68.1 40 x 0.85 30.3 70 3.15 76.3 83.7 1070
400 23 3 30.3 68.1 40 x 0.85 33.6 77.2 3.15 83.5 91.4 1240
