澳大利亚标准工业电缆 (中压)
19/33kV三芯屏蔽，PVC护套电缆(铜导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应，固定应用于配线安装，电站，也可户外安装，用于地下容易遭受机械损伤 的地方。

标准

AS/NZS 1429.1

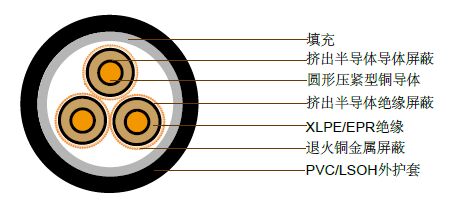

结构

澳大利亚标准中压工业电缆
  • 导体: 圆形压紧型裸铜导体，遵循AS/NZS1125
    最高连续工作温度：90°C
  • 导体屏蔽: 挤出半导体材料，粘合到绝缘外且与绝缘的应用操作相同
  • 绝缘: 交联聚乙烯 (XLPE) – 标准
    乙丙橡胶(EPR) – 替代物
  • 绝缘屏蔽: 挤出半导体材料
  • 金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
    退火铜丝: 10kA/1秒(重载)
  • 护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
    橘色5V-90聚氯乙烯（PVC）内护套加黑色高密度聚乙烯（HDPE）外护套 – 替代物
    低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时，导体最大直流电 阻 90°C时，频率为50Hz导 体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的 电容 最大介电强 度 额定电流
露天 露天 露天
mm2 Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
50 0.387 0.494 0.147 18000 0.133 4.05 212 200 173
70 0.268 0.342 0.139 16000 0.148 3.82 262 244 211
95 0.193 0.247 0.128 15000 0.165 3.61 317 292 256
120 0.153 0.196 0.123 14000 0.179 3.48 364 331 290
150 0.124 0.159 0.12 13000 0.191 3.38 411 372 325

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面 积 屏蔽的构成 股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
50 8 8 25.5 9.6 17 x 0.85 26.2 66.9 415
70 9.6 8 27.1 10.2 18 x 0.85 27.6 70.4 499
95 11.5 8 29 10.8 19 x 0.85 29.3 74.5 600
120 13.1 8 30.6 11.3 20 x 0.85 30.7 77.8 690
150 14.5 8 32 11.9 21 x 0.85 32.1 81.0 795

技术特性

重载

导体截面积 20°C时，导体最大直流电 阻 90°C时，频率为50Hz导 体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强度 额定电流
露天 露天 露天
mm2 Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
50 0.387 0.494 0.147 18000 0.133 4.05 212 200 173
70 0.268 0.342 0.139 16000 0.148 3.82 262 244 211
95 0.193 0.247 0.128 15000 0.165 3.61 317 292 256
120 0.153 0.196 0.123 14000 0.179 3.48 364 331 290
150 0.124 0.159 0.12 13000 0.191 3.38 411 372 325
185 0.0991 0.128 0.116 12000 0.205 3.29
240 0.0754 0.0978 0.111 11000 0.227 3.17
300 0.0601 0.0788 0.107 9800 0.247 3.09
400 0.047 0.0628 0.102 8900 0.272 3
500 0.0373 0.0513 0.099 8100 0.297 2.93

电缆参数

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面 积 屏蔽的构成 股数/直径 屏蔽外径 电缆外径 ? 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
50 8 8 25.5 16.5 29 x 0.85 28.8 69.4 460
70 9.6 8 27.1 22.7 40 x 0.85 30.4 73 560
95 11.5 8 29 22.7 40 x 0.85 32.3 77.3 665
120 13.1 8 30.6 22.7 40 x 0.85 33.9 81.1 765
150 14.5 8 32 22.7 40 x 0.85 35.5 84.8 875
185 16.1 8 33.6 22.7 40 x 0.85 37.1 88.4 990
240 18.5 8 36 22.7 40 x 0.85 39.5 94.1 1190
300 20.7 8 38.4 22.7 40 x 0.85 41.9 99.4 1410
400 23.6 8 41.3 22.7 40 x 0.85 44.8 106.2 1730
500 26.5 8 44.2 22.7 40 x 0.85 47.7 112.9 2070
