澳大利亚标准工业电缆 (中压)
12.7/22kV三芯屏蔽,PVC护套电缆(铝导体)

应用

此类电缆主要用于额定电压下电源频率在49Hz与61Hz之间的电力供应,固定应用于配线安装,电站,也可户外安装,用于地下容易遭受机械损伤 的地方。

标准

AS/NZS 1429.1

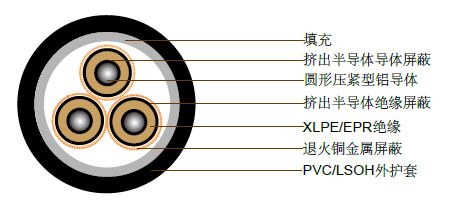

结构

澳大利亚标准中压工业电缆
  • 导体: 圆形压紧型铝导体,遵循AS/NZS1125
    最高连续工作温度:90°C
  • 导体屏蔽: 挤出半导体材料,粘合到绝缘外且与绝缘的应用操作相同
  • 绝缘: 交联聚乙烯 (XLPE) – 标准
    乙丙橡胶(EPR) – 替代物
  • 绝缘屏蔽: 挤出半导体材料
  • 金属屏蔽: 退火铜丝: 3kA/1秒(轻载)
    退火铜丝: 10kA/1秒(重载)
  • 护套: 黑色5V-90聚氯乙烯 (PVC) – 标准
    橘色5V-90聚氯乙烯(PVC)内护套加黑色高密度聚乙烯(HDPE)外护套 – 替代物
    低烟无卤 (LSOH) – 替代物

技术特性

轻载

导体截面积 20°C时,导体最大直流电 阻 90°C时,频率为50Hz导 体的交流电阻 50Hz时的电抗 20°C时的绝缘电阻 导体对屏蔽的电容 最大介电强 度 额定电流
露天 露天 露天
mm2 Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 0.14 15000 0.157 3.62 137 132 112
50 0.641 0.821 0.134 14000 0.172 3.47 164 156 134
70 0.443 0.568 0.124 13000 0.192 3.3 203 190 163
95 0.32 0.41 0.117 11000 0.214 3.17 246 227 195
120 0.253 0.325 0.113 10000 0.232 3.08 282 259 221
150 0.206 0.265 0.11 9700 0.25 3.01 319 289 247
185 0.164 0.211 0.106 9000 0.269 2.95 365 328 285
240 0.125 0.161 0.102 8100 0.298 2.87 428 379 330

电缆参数

轻载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面 积 屏蔽的构成 股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
35 6.9 5.5 19.2 7.4 13 x 0.85 20.1 52.9 208
50 8.1 5.5 20.3 7.9 14 x 0.85 21.3 55.7 236
70 9.6 5.5 21.9 8.5 15 x 0.85 22.8 59.2 273
95 11.4 5.5 23.6 9.1 16 x 0.85 24.5 63.1 318
120 12.8 5.5 25 9.6 17 x 0.85 25.9 66.3 358
150 14.2 5.5 26.4 10.2 18 x 0.85 27.3 69.5 402
185 15.7 5.5 27.9 10.8 19 x 0.85 29.0 73.4 456
240 18 5.5 30.3 11.3 20 x 0.85 31.4 79.0 540

技术特性

重载

导体截面积 20°C时,导 体最大直流电 阻 90°C时,频率为50Hz导 体的交流电阻 50Hz时的电抗 20°C时的绝 缘电阻 导体对屏蔽的 电容 最大介电强 度 额定电流
露天 露天 露天
mm2 Ohm/km Ohm/km Ohm/km MegOhm.km μF x km kV x mm A A A
35 0.868 1.11 0.14 15000 0.157 3.62 137 132 112
50 0.641 0.821 0.134 14000 0.172 3.47 164 156 134
70 0.443 0.568 0.124 13000 0.192 3.3 203 190 163
95 0.32 0.41 0.117 11000 0.214 3.17 246 227 195
120 0.253 0.325 0.113 10000 0.232 3.08 282 259 221
150 0.206 0.265 0.11 9700 0.25 3.01 319 289 247
185 0.164 0.211 0.106 9000 0.269 2.95 365 328 285
240 0.125 0.161 0.102 8100 0.298 2.87 428 379 330
300 0.1 0.13 0.0996 7400 0.327 2.81
400 0.0778 0.102 0.0951 6700 0.363 2.75
500 0.0617 0.0819 0.0915 5900 0.407 2.69

电缆参数

重载

导体截面积 导体直径 绝缘厚度 绝缘外径 每芯的屏蔽截面积 屏蔽的构成股数/直径 屏蔽外径 电缆外径 电缆重量
mm2 mm mm mm mm2 no x mm mm mm kg/100m
35 6.9 5.5 19.2 7.9 14 x 0.85 22.5 54.7 225
50 8.1 5.5 20.3 10.8 19 x 0.85 23.6 57.4 260
70 9.6 5.5 21.9 15.3 27 x 0.85 25.2 61 310
95 11.4 5.5 23.6 20.4 36 x 0.85 26.9 64.9 370
120 12.8 5.5 25 22.7 40 x 0.85 28.3 68.1 415
150 14.2 5.5 26.4 22.7 40 x 0.85 29.7 71.4 460
185 15.7 5.5 27.9 22.7 40 x 0.85 31.2 74.8 505
240 18 5.5 30.3 22.7 40 x 0.85 33.6 80.2 585
300 20.1 5.5 32.6 22.7 40 x 0.85 36.1 86 685
400 23 5.5 35.4 22.7 40 x 0.85 38.9 92.7 800
500 26.5 5.5 39 22.7 40 x 0.85 42.5 100.8 960
