V75 聚氯乙烯轻普通型软线, 250/400V
应用
这些电缆仅适用于干燥的环境中，安装于管道或封闭的地方，如配电盘，控制面板，电器和电气设备，
收音机，台灯和办公机器等，尺寸为1平方毫米及以上的线缆也可作为延展导线。包含接地线的多芯线缆
可用于很多干燥和潮湿的环境，如家用电器（洗衣机，洗碗机），用于工业和办公设备时，需三相电源
和接地连接。
标准

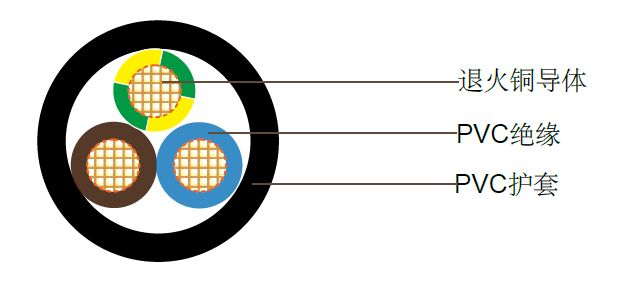

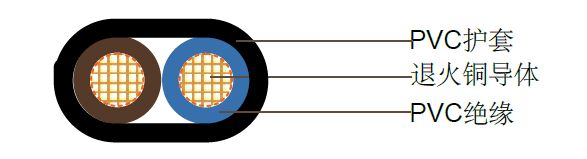

电缆结构
| 导体 |
退火铜导体，遵循AS/NZS 1125 |
| |
最高连续工作温度: 75°C |
| 绝缘 |
V-75 PVC |
| 颜色 |
1C - 红色,白色,淡蓝色,黑色 |
| |
2C - 棕色,淡蓝色 |
| |
3C - 棕色,淡蓝色, 黄绿色 |
| |
4C - 棕色,淡蓝色, 白色, 黄绿色 |
| |
5C - 棕色,淡蓝色, 橘色, 白色, 黄绿色 |
| 护套 |
4V-75 PVC |
| 颜色 |
灰色,白色,黑色,橘色 |
技术特性
| 导体截面积 |
电流承载力 |
20°C时的最大直
流电阻 |
90°C时的最大交
流电阻 |
单相电压降 |
| mm² |
A |
MV/A.m |
| 0.5 |
3 |
39.0 |
47.4 |
94.7 |
| 0.75 |
7.5 |
26.0 |
31.6 |
63.2 |
| 1.0 |
10 |
19.5 |
23.7 |
47.5 |
| 1.5 |
16 |
13.3 |
16.2 |
32.3 |
| 2.5 |
20 |
7.98 |
9.70 |
19.4 |
| 4.0 |
25 |
4.95 |
6.02 |
12.0 |
电缆参数
| 导体截面积 |
芯数 |
标称绝缘厚度 |
标称护套厚度 |
标称电缆外径 |
标称电缆重量 |
| mm² |
|
mm |
mm |
mm |
kg/100m |
| 圆形 |
| 0.5 |
1 |
0.6 |
- |
2.2 |
0.9 |
| 0.75 |
1 |
0.6 |
- |
2.4 |
1.2 |
| 1.0 |
1 |
0.6 |
- |
2.5 |
1.5 |
| 1.5 |
1 |
0.7 |
- |
3.0 |
2.1 |
| 2.5 |
1 |
0.8 |
- |
3.7 |
3.4 |
| 4 |
1 |
0.8 |
- |
4.2 |
4.8 |
| 扁平 |
| 0.5 |
2 |
0.6 |
0.8 |
6.0×3.9 |
3.6 |
| 0.75 |
2 |
0.6 |
0.8 |
6.4×4.1 |
4.3 |
| 圆形 |
| 0.75 |
2 |
0.6 |
0.8 |
6.4 |
5.7 |
| 1.0 |
2 |
0.6 |
0.8 |
6.7 |
6.5 |
| 1.5 |
2 |
0.7 |
0.8 |
7.7 |
8.9 |
| 2.5 |
2 |
0.8 |
1.0 |
9.4 |
14 |
| 4 |
2 |
0.8 |
1.0 |
10.5 |
18 |
| 0.75 |
3 |
0.6 |
0.8 |
6.8 |
6.8 |
| 1.0 |
3 |
0.6 |
0.8 |
7.1 |
7.9 |
| 1.5 |
3 |
0.7 |
0.9 |
8.4 |
11 |
| 2.5 |
3 |
0.8 |
1.1 |
10.2 |
17 |
| 4 |
3 |
0.8 |
1.1 |
11.4 |
23 |
| 0.75 |
4 |
0.6 |
0.8 |
7.4 |
8.2 |
| 1.0 |
4 |
0.6 |
0.9 |
8.0 |
9.9 |
| 1.5 |
4 |
0.7 |
1.0 |
9.4 |
14 |
| 2.5 |
4 |
0.8 |
1.1 |
11.2 |
21 |
| 4 |
4 |
0.8 |
1.1 |
12.5 |
29 |
| 0.75 |
5 |
0.6 |
0.9 |
8.3 |
10 |
| 1.0 |
5 |
0.6 |
0.9 |
8.7 |
12 |
| 1.5 |
5 |
0.7 |
1.1 |
10.5 |
17 |
| 2.5 |
5 |
0.8 |
1.2 |
12.4 |
26 |
| 4 |
5 |
0.8 |
1.3 |
14.1 |
36 |
