4+E聚乙烯绝缘，聚氯乙烯护套非铠装电缆 0.6/1kV

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直 埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

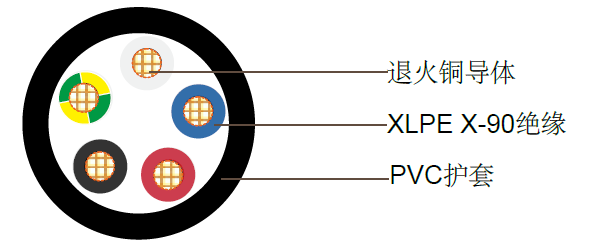

电缆结构

导体 退火铜.
绝缘 XLPE X-90.
绝缘颜色: 4C + E - 红色, 白色, 蓝色, 黑色, 黄绿色
护套: 聚氯乙烯PVC 5V-90
护套颜色: 黑色, 也可选择其他颜色

技术特性

4+E聚乙烯绝缘聚氯乙烯护套非铠装低压工业电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A		 直埋 A 埋于管 道中
A		 20°C时的 最大直流电 阻
Ohm/km		 90°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 90°C时三相电 的电压降
mV/Am
10 68 91 68 1.83 2.33 0.084 4.05
16 91 118 89 1.15 1.47 0.081 2.55
25 121 155 118 0.727 0.927 0.081 1.61
35 149 182 144 0.524 0.669 0.079 1.17
50 187 219 171 0.387 0.494 0.075 0.868
70 237 268 214 0.268 0.343 0.074 0.609
95 292 321 257 0.193 0.248 0.073 0.450
120 305 250 275 0.153 0.197 0.0713 0.366
150 350 280 310 0.124 0.16 0.0718 0.307
185 405 325 355 0.0991 0.129 0.072 0.259
240 480 385 420 0.0754 0.0998 0.0709 0.216

电缆参数

标称导体截面积
mm2		 导体 No./ OD 标称绝缘厚度 mm 标称接地线 截面积
mm2		 标称接地线 绝缘厚度 mm 标称护套厚 度 mm 标称线缆外 径 mm 电缆重量 kg/km
10 7/1.35 0.7 4 0.7 1.4 16.0 475
16 7/1.70 0.7 6 0.7 1.4 18.3 690
25 7/2.14 0.9 6 0.7 1.4 21.8 1020
35 7/2.65 0.9 10 0.7 1.4 26.9 1400
50 19/1.89 1.0 16 0.7 1.4 30.7 1900
70 19/2.24 1.1 25 0.9 1.4 35.9 2600
95 19/2.65 1.1 25 0.9 1.5 38.0 3050
120 19/2.94 1.2 35 0.9 1.6 41.8 4200
150 19/3.28 1.4 50 1.0 1.7 43.0 5250
185 37/2.65 1.6 70 1.1 1.8 48.4 6620
240 37/2.94 1.7 95 1.1 2.0 54.5 8720
