3+E聚氯乙烯绝缘，聚氯乙烯护套非铠装电缆, 0.6/1kV

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直 埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

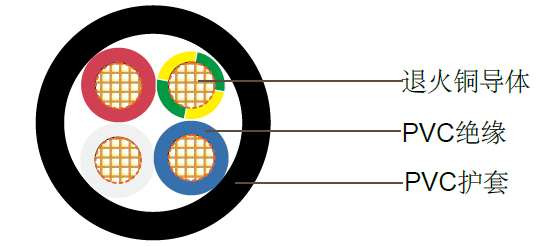

电缆结构

导体 退火铜.
绝缘 聚氯乙烯PVC V-90
绝缘颜色: 3C + E – 红色, 白色, 蓝色, 黄绿色
护套: 聚氯乙烯PVC 5V-90
护套颜色: 黑色, 也可选择其他颜色

技术特性

3+E聚氯乙烯绝缘聚氯乙烯护套非铠装低压工业电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A		 直埋 A 埋于管 道中 A 20°C时的 最大直流电 阻
Ohm/km		 75°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 单相电压降
@75°C
mV/Am
1.5 15 13 19 13.6 16.5 0.111 28.6
2.5 22 18 26 7.41 9.01 0.102 15.6
4 29 24 34 4.61 5.61 0.102 9.71
6 37 31 43 3.08 3.75 0.0967 6.49
10 51 42 57 1.83 2.23 0.0906 3.86
16 68 56 74 1.15 1.40 0.0861 2.43
25 91 79 96 0.727 0.884 0.0853 1.54
35 110 92 115 0.524 0.638 0.0826 1.11
50 135 110 140 0.387 0.471 0.0797 0.829
70 170 140 175 0.268 0.327 0.0770 0.583
95 215 165 210 0.193 0.236 0.0766 0.431
120 245 195 240 0.153 0.188 0.0743 0.351
150 280 225 270 0.124 0.153 0.0745 0.296
185 325 260 310 0.0991 0.123 0.0744 0.251
240 385 305 370 0.0754 0.0955 0.0735 0.210

电缆参数

标称导体截面积
mm2		 导体 股数/直径 标称绝缘厚度 mm 标称接地线 截面积
mm2		 标称接地线 绝缘厚度 mm 标称线缆外 径 mm 电缆重量 kg/km
1.5 7/0.50 0.8 1.5 0.6 11.5 190
2.5 7/0.67 0.8 2.5 0.7 12.6 250
4 7/0.85 1.0 2.5 0.7 14.2 350
6 7/1.04 1.0 2.5 0.7 15.4 400
10 7/1.35 1.0 4.0 1.0 17.5 605
16 7/1.70 1.0 6.0 1.0 19.8 825
25 7/2.14 1.2 6.0 1.0 23.5 1190
35 7/2.65 1.2 6.0 1.0 25.0 1535
50 19/1.89 1.4 16 1.0 30.4 2175
70 19/2.24 1.4 25 1.2 33.0 2870
95 19/2.65 1.6 25 1.2 38.4 3880
120 19/2.94 1.6 35 1.2 40.6 4640
150 19/3.28 1.8 50 1.4 45.2 5500
185 37/2.65 2.0 70 1.4 50.3 6930
240 37/2.94 2.2 95 1.6 57.2 9170
