2+E聚乙烯绝缘，聚氯乙烯护套非铠装电缆, 0.6/1kV

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

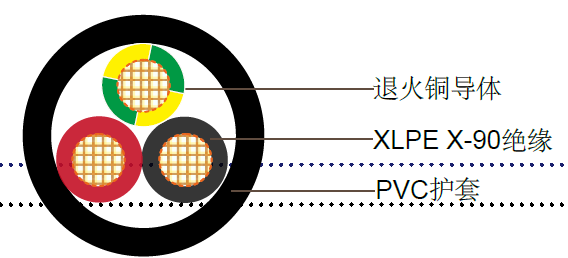

电缆结构

导体 退火铜.
绝缘 XLPE X-90.
绝缘颜色: 2C + E - 红色,黑色, 黄绿色
护套: 聚氯乙烯PVC 5V-90
护套颜色: 黑色, 也可选择其他颜色

技术特性

2+E聚乙烯绝缘聚氯乙烯护套非铠装工业电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A		 直埋 A 埋于管 道中 A 20°C时的 最大直流电 阻
Ohm/km		 90°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 单相电压降
@90°C
mV/Am
10 80 107 82 1.83 2.33 0.084 1.68
16 107 139 107 1.51 1.47 0.081 2.95
25 143 182 139 0.727 0.927 0.081 1.86
35 160 130 160 0.524 0.669 0.0786 1.35
50 195 160 190 0.387 0.494 0.0751 1.00
70 250 200 235 0.268 0.343 0.0741 0.703
95 310 240 285 0.193 0.248 0.0725 0.520
120 360 285 325 0.153 0.197 0.0713 0.423

电缆参数

标称导体截面积
mm2		 导体 No./ OD 标称绝缘厚度 mm 标称接地线 截面积
mm2		 标称接地线 绝缘厚度 mm 标称护套厚 度 mm 标称线缆外 径 mm 电缆重量 kg/km
10 7/1.35 0.7 4 0.7 1.4 14.9 380
16 7/1.70 0.7 6 0.7 1.4 16.6 520
25 7/2.14 0.9 6 0.7 1.4 20.2 750
35 7/2.65 0.9 10 0.7 1.4 23.0 985
50 19/1.89 1.0 16 0.7 1.4 24.1 1310
70 19/2.24 1.1 25 0.9 1.4 29.8 1860
95 19/2.65 1.1 25 0.9 1.5 31.6 2415
120 19/2.94 1.2 35 0.9 1.6 35.5 3055
