多芯聚乙烯绝缘,聚氯乙烯护套非铠装控制电缆 0.6/1kV

应用

这些电缆用于非封闭的控制电路,在商业,工业,矿业和电力系统等不受机械损伤的环境中可敷设于管道,直埋或地下管道安装。.

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

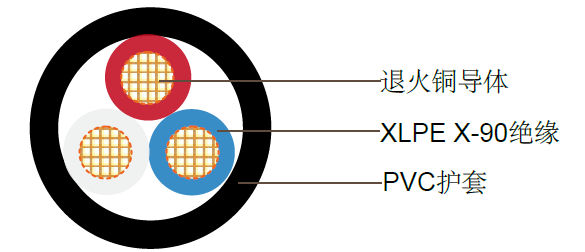

电缆结构

导体 退火铜.
绝缘 XLPE X-90.
绝缘颜色: 3C – 红色, 白色, 蓝色
4C - 红色, 白色, 蓝色,黑色
护套: 聚氯乙烯PVC 5V-90
护套颜色: 黑色, 也可选择其他颜色

技术特性

多芯聚乙烯绝缘聚氯乙烯护套非铠装工业电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A
直埋 A 埋于管 道中 A 20°C时的 最大直流电 阻
Ohm/km
90°C时的最 大交流电阻
Ohm/km
电抗Ohm/km 90°C时三相电 的电压降
mV/Am
10 68 91 68 1.83 2.33 0.084 4.05
16 91 118 89 1.15 1.47 0.081 2.55
25 121 155 118 0.727 0.927 0.081 1.61

电缆参数

标称导体截面积 导体类型 标称绝缘厚度 标称护套厚度 标称线缆外径 电缆重量
mm2 mm mm mm kg/km
3芯
10 7/1.35 0.7 1.4 15.3 435
16 7/1.70 0.7 1.4 17.6 625
25 7/2.14 0.9 1.4 21.5 950
4芯
10 7/1.35 0.7 1.4 16.7 550
16 7/1.70 0.7 1.4 19.2 800
25 7/2.14 0.9 1.4 23.6 1250
