  首页产品工业电缆 澳大利标准低压工业电缆

2+E聚氯乙烯绝缘扁线, 450/750V

应用

这些电缆用于综合布线，在住宅，商业和工业设施不受机械损伤的地方可敷设于管道，直埋或地下管道 安装使用。适用于单相电使用，需要接地应用。

标准

  • AS/NZS 5000.2
  • AS 1125
  • AS 3808

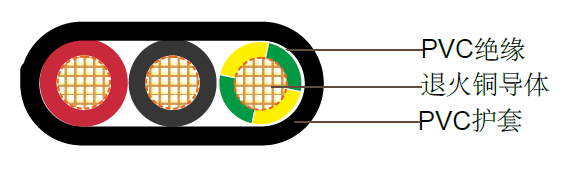

电缆结构

导体 退火铜
最高工作温度: 90°C
绝缘 PVC V90
绝缘颜色: 红色,黑色, 黄绿色
护套: 聚氯乙烯PVC 3V90
护套颜色: 白色, 也可选择其他颜色

技术特性

2+E聚氯乙烯绝缘扁线澳大利标准低压工业电缆

截面积 mm2 额定电流 电气性能
暴露在空气中
A		 包围在热的 绝缘内 A 埋于管 道中
A		 20°C时的 最大直流电 阻
Ohm/km		 75°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 单相电压降 mV/Am
1 16 8 19 18.1 27.0 0.119 54.1
1.5 21 10 24 13.6 17.3 0.111 34.7
2.5 30 15 34 7.41 9.45 0.102 19.0
4 39 19 44 4.61 5.88 0.102 11.8
6 50 25 56 3.08 3.93 0.0967 7.9
10 68 34 75 1.83 2.33 0.0906 4.7
16 91 46 97 1.15 1.47 0.0861 2.95

电缆参数

标称导体截 面积 mm2 导体 股数/直径 标称绝缘厚 度 mm 接地线导体 截面积mm2 标称护套厚 度 mm 标称线缆外 径
mm		 电缆重量 kg/km
Min Max
1.0 1/1.13 0.6 1.0 0.9 8.8x4.1 9.3x4.4 75
1.5 7/0.50 0.6 1.5 0.9 10.0x4.5 10.0x4.5 95
2.5 7/0.67 0.7 2.5 1 12.1x5.4 12.7x5.7 145
4 7/0.85 0.8 2.5 1.1 13.7x6.3 14.4x6.6 220
6 7/1.04 1.0 2.5 1.1 14.9x6.9 15.6x7.3 290
10 7/1.35 1.0 4 1.2 18.9x8.3 19.0x8.7 440
16 7/1.70 1.0 6 1.3 21.0x9.5 22.0x10.0 645
