  首页产品工业电缆 澳大利标准低压工业电缆

3+E聚乙烯绝缘，聚氯乙烯护套铠装电缆 0.6/1kV

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直 埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

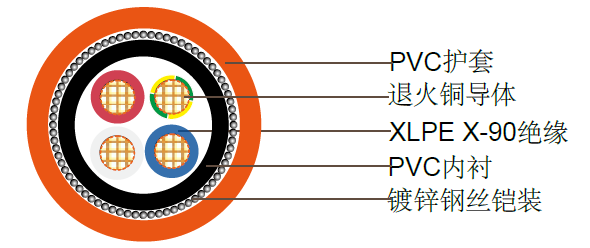

电缆结构

导体 退火铜.
绝缘 XLPE X-90.
绝缘颜色: 3C + E – 红色, 白色, 蓝色, 黄绿色
内衬: 聚氯乙烯PVC 5V-90
内衬颜色: 黑色
铠装: 镀锌钢丝
护套: 聚氯乙烯PVC 5V-90
护套颜色: 橘色, 也可选择其他颜色

技术特性

3+E聚乙烯绝缘聚氯乙烯护套铠装低压工业电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A		 直埋 A 埋于管 道中
A		 20°C时的 最大直流电 阻
Ohm/km		 90°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 90°C时三相电 的电压降
mV/Am
16 83 110 83 1.15 1.47 0.0805 2.55
25 110 145 110 0.727 0.927 0.0808 1.61
35 135 170 135 0.524 0.669 0.0786 1.17
50 170 205 160 0.387 0.494 0.0751 0.868
70 215 250 200 0.268 0.343 0.0741 0.609
95 265 300 240 0.193 0.248 0.0725 0.450
120 305 345 275 0.153 0.197 0.0713 0.366
150 350 385 310 0.124 0.160 0.0718 0.307
185 405 435 355 0.0991 0.129 0.0720 0.259
240 480 500 420 0.0754 0.0998 0.0709 0.216

电缆参数

标称导体截面积
mm2		 导体 No./ OD 标称绝缘厚度 mm 标称接地线 截面积
mm2		 标称接地线 绝缘厚度 mm 内衬外径 mm 铠装直径 mm 标称线缆外 径 mm 电缆重量 kg/km
16 7/1.70 0.7 6 0.7 17.5 1.25 22.8 1285
25 7/2.14 0.9 6 0.7 22.2 1.6 26.7 1845
35 7/2.65 0.9 10 0.7 23.5 1.6 28.7 2315
50 19/1.89 1.0 16 0.7 26.7 1.6 32.0 2935
70 19/2.24 1.1 25 0.9 31.7 2.0 38.3 3880
95 19/2.65 1.1 25 0.9 25.6 2.0 43.1 5250
120 19/2.94 1.2 35 0.9 39.9 2.0 45.4 5765
150 19/3.28 1.4 50 1.0 41.1 2.5 51.4 7560
185 37/2.65 1.6 70 1.1 46.1 2.5 56.6 9220
240 37/2.94 1.7 95 1.1 52.4 2.5 63.3 11740
