  首页产品工业电缆 澳大利标准低压工业电缆

2+E聚氯乙烯绝缘，聚氯乙烯护套铠装电缆, 0.6/1kV

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直 埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

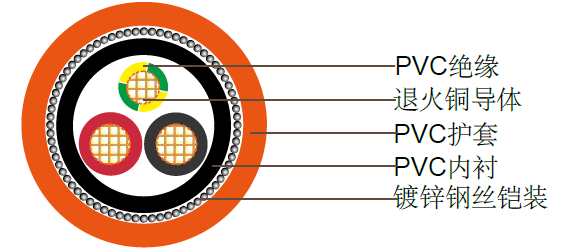

电缆结构

导体 退火铜.
绝缘 聚氯乙烯PVC V-90
绝缘颜色: 2C + E - 红色,黑色, 黄绿色
内衬: 聚氯乙烯PVC 5V-90
内衬颜色: 黑色
铠装: 镀锌钢丝
护套: 聚氯乙烯PVC 5V-90
护套颜色: 橘色, 也可选择其他颜色

技术特性

2+E聚氯乙烯绝缘聚氯乙烯护套铠装低压工业电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A		 直埋 A 埋于管 道中 A 20°C时的 最大直流电 阻
Ohm/km		 75°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 单相电压降
@75°C
mV/Am
1.5 18 28 22 13.6 16.5 0.111 33.0
2.5 26 40 31 7.41 9.01 0.102 18.0
4 34 52 40 4.61 5.61 0.102 11.2
6 44 65 51 3.08 3.75 0.0967 7.50
10 60 87 68 1.83 2.23 0.0906 4.46
16 80 115 88 1.15 1.40 0.0861 2.81
25 105 145 115 0.727 0.884 0.0853 1.78
35 130 180 140 0.524 0.638 0.0826 1.28
50 160 210 165 0.387 0.471 0.0797 0.957
70 200 260 205 0.268 0.327 0.0770 0.673
95 250 310 250 0.193 0.236 0.0766 0.498

电缆参数

标称导体截面积
mm2		 导体 股数/直径 标称绝缘厚度 mm 标称接地线 截面积
mm2		 标称接地线 绝缘厚度 mm 内衬外径 mm 铠装直径 mm 标称线缆外 径 mm 电缆重量 kg/km
1.5 7/0.50 0.8 1.5 0.6 9.0 0.9 14.5 470
2.5 7/0.67 0.8 2.5 0.7 10.0 0.9 15.6 490
4 7/0.85 1.0 2.5 0.7 11.4 0.9 16.9 690
6 7/1.04 1.0 2.5 0.7 12.5 0.9 18.0 765
10 7/1.35 1.0 4.0 1.0 14.2 1.25 20.5 937
16 7/1.70 1.0 6.0 1.0 16.3 1.25 22.5 1295
25 7/2.14 1.2 6.0 1.0 20.0 1.6 27.0 1600
35 7/2.65 1.2 10 1.0 21.7 1.6 28.1 1775
50 19/1.89 1.4 16 1.0 24.7 1.6 31.3 2215
70 19/2.24 1.4 25 1.2 28.7 2.0 35.1 2880
95 19/2.65 1.6 25 1.2 32.6 2.0 40.4 3910
