2+E聚乙烯绝缘，聚氯乙烯护套铠装电缆, 0.6/1kV

应用

这些电缆用于总线，支线和支电路中，在建筑物或工业厂房等不受到机械损伤的地方可敷设于管道，直 埋或安装于地下管道中。

标准

  • AS/NZS 5000.1
  • AS/NZS 3008
  • AS/NZS 1125

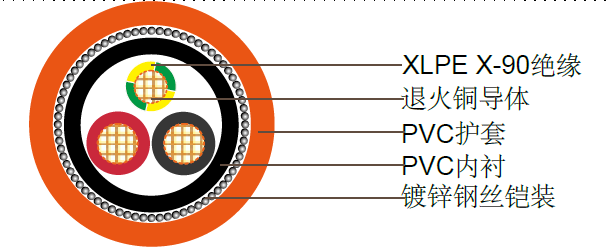

电缆结构

导体 退火铜.
绝缘 XLPE X-90.
绝缘颜色: 2C + E - 红色,黑色, 黄绿色
内衬: 聚氯乙烯PVC 5V-90
内衬颜色: 黑色
铠装: 镀锌钢丝
护套: 聚氯乙烯PVC 5V-90
护套颜色: 橘色, 也可选择其他颜色

技术特性

澳大利标准低压工业电缆

导体 额定电流 电气性能
截面积 mm2 暴露在空气中
A		 直埋 A 埋于管 道中 A 20°C时的 最大直流电 阻
Ohm/km		 90°C时的最 大交流电阻
Ohm/km		 电抗Ohm/km 单相电压降
@90°C
mV/Am
16 97 130 100 1.15 1.47 0.0805 2.95
25 130 170 130 0.727 0.927 0.0808 1.86
35 160 205 160 0.524 0.669 0.0786 1.35
50 195 245 190 0.387 0.494 0.0751 1.00
70 250 300 235 0.268 0.343 0.0741 0.703
95 310 360 285 0.193 0.248 0.0725 0.520
120 360 410 325 0.153 0.197 0.0713 0.423

电缆参数

标称导体截面积
mm2		 导体 No./ OD 标称绝缘厚度 mm 标称接地线 截面积
mm2		 标称接地线 绝缘厚度 mm 内衬外径 mm 铠装直径 mm 标称线缆外 径 mm 电缆重量 kg/km
16 7/1.70 0.7 6 0.7 15.3 1.25 21.6 1100
25 7/2.14 0.9 6 0.7 19.2 1.25 25.8 1310
35 7/2.65 0.9 10 0.7 21.3 1.6 26.8 1765
50 19/1.89 1.0 16 0.7 24.1 1.6 29.7 2185
70 19/2.24 1.1 25 0.9 28.2 1.6 33.6 2745
95 19/2.65 1.1 25 0.9 31.7 2.0 37.7 3650
120 19/2.94 1.2 35 0.9 35.4 2.0 41.8 4600
