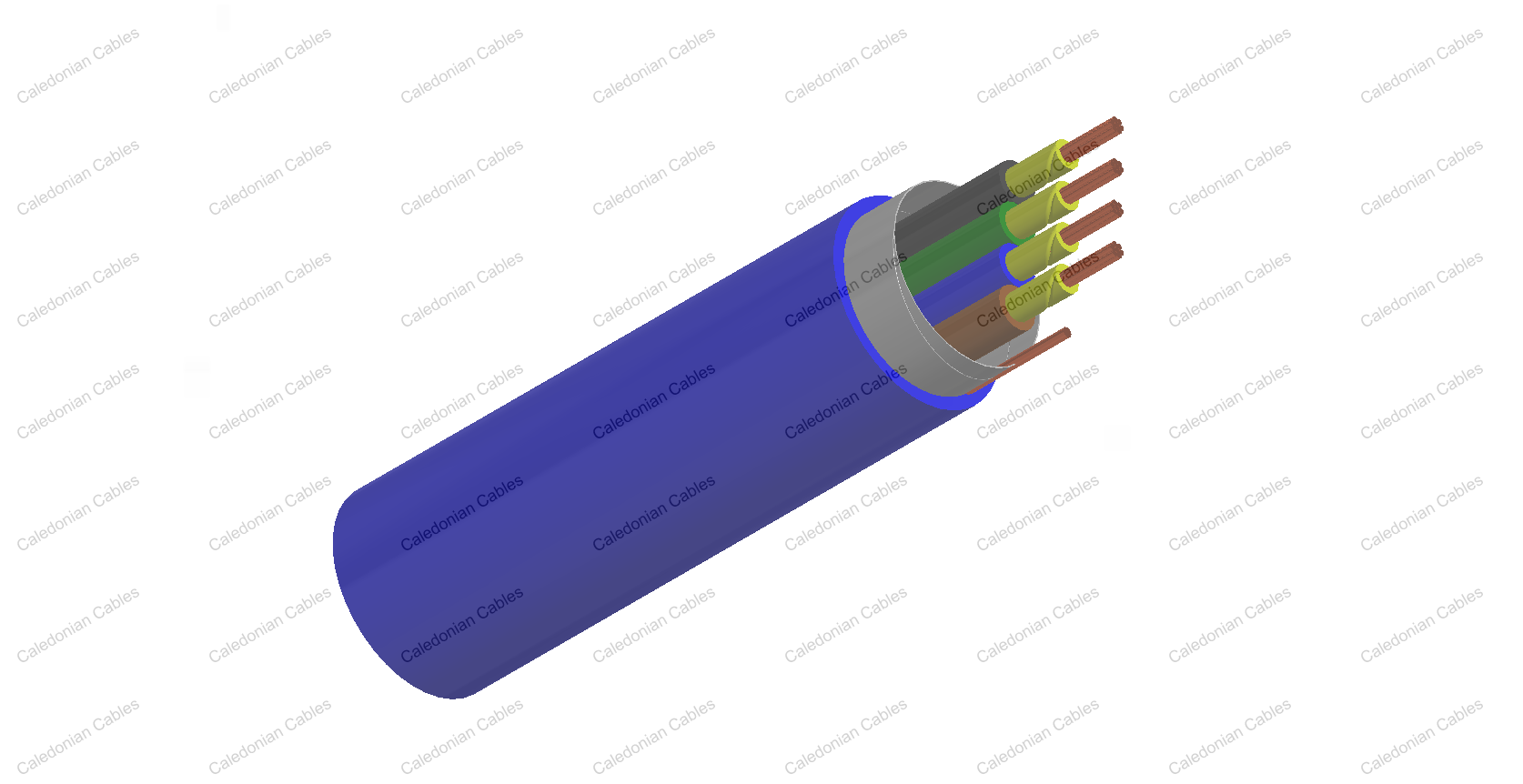

LSZH 阻燃总屏蔽铠装仪表电缆 (多对)

RE-2X(St)HSWAH

应用

LSZH护套电缆通常用于室内安装和潮湿的地方。镀锌钢丝铠装提供卓越的保护。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。此类电缆已通过 TUV 认证。

标准S

设计符合 BS EN 50288-7 (旧标准 BS 5308)

认证：
TUV 证书（Z1 17 12 98200 014）

防火性能

阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

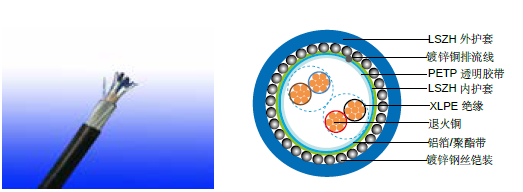

电缆结构

导体：普通或金属涂层铜线，实心，绞合或柔性符合IEC(EN) 60228 class 2和 class 5。
绝缘:挤压聚乙烯化合物符合EN 50290-2-29。LSZH、PE、PP化合物可作为选择。
对绞：两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2)或150mm (for 2.5mm2).
绕包带: PETP透明胶带。
总屏蔽：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带
内护套:热塑性LSZH化合物。
铠装：镀锌钢丝铠装。
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。

色码

绝缘颜色:通过使用有色绝缘材料或通过挤压、印刷或喷涂有色表面获得的颜色和/或附加环标记和/或符号
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径:10 x OD

电气性能

300V

导体截面积		mm2	0.5	0.75	1.0	1.5
标称绝缘厚度		mm	0.4	0.4	0.4	0.5
最小绝缘厚度		mm	0.26	0.26	0.26	0.35
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1min	AC	V	≥1000
	DC	V	≥2000

500V

导体截面积		mm2	0.5	0.75	1.0	1.5	2.5
标称绝缘厚度		mm	0.6	0.6	0.6	0.6	0.7
最小绝缘厚度		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1min	AC	V	≥2000
	DC	V	≥3000

结构参数

300V

导体		RE-2X(St)HSWAH
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.4	0.9	0.9	1.3	9.9	215
2x2x0.5	2	0.4	0.9	0.9	1.4	12.3	310
3x2x0.5	2	0.4	1.0	0.9	1.4	12.9	350
4x2x0.5	2	0.4	1.0	0.9	1.4	13.6	390
5x2x0.5	2	0.4	1.1	0.9	1.5	14.9	453
8x2x0.5	2	0.4	1.1	0.9	1.5	16.6	559
10x2x0.5	2	0.4	1.1	0.9	1.5	18.5	659
12x2x0.5	2	0.4	1.2	0.9	1.5	19.2	719
16x2x0.5	2	0.4	1.2	0.9	1.6	20.9	848
20x2x0.5	2	0.4	1.3	0.9	1.6	22.4	972
24x2x0.5	2	0.4	1.3	1.25	1.7	25.7	1294
0.75mm2
1x2x0.75	2	0.4	0.9	0.9	1.3	10.2	233
2x2x0.75	2	0.4	1.0	0.9	1.4	13.1	351
3x2x0.75	2	0.4	1.0	0.9	1.4	13.5	388
4x2x0.75	2	0.4	1.1	0.9	1.5	14.8	456
5x2x0.75	2	0.4	1.1	0.9	1.5	15.7	508
8x2x0.75	2	0.4	1.1	0.9	1.5	17.5	636
10x2x0.75	2	0.4	1.2	0.9	1.6	20.1	780
12x2x0.75	2	0.4	1.2	0.9	1.6	20.6	839
16x2x0.75	2	0.4	1.3	0.9	1.6	22.5	1001
20x2x0.75	2	0.4	1.4	1.25	1.7	25.0	1320
24x2x0.75	2	0.4	1.4	1.25	1.8	27.9	1539
1.0mm2
1x2x1.0	2	0.4	0.9	0.9	1.3	10.6	253
2x2x1.0	2	0.4	1.0	0.9	1.4	13.8	389
3x2x1.0	2	0.4	1.1	0.9	1.5	14.7	454
4x2x1.0	2	0.4	1.1	0.9	1.5	15.6	514
5x2x1.0	2	0.4	1.1	0.9	1.5	16.6	577
8x2x1.0	2	0.4	1.2	0.9	1.5	18.9	749
10x2x1.0	2	0.4	1.2	0.9	1.6	21.5	904
12x2x1.0	2	0.4	1.3	0.9	1.6	22.2	996
16x2x1.0	2	0.4	1.4	1.25	1.7	25.2	1364
20x2x1.0	2	0.4	1.4	1.25	1.8	27.0	1563
24x2x1.0	2	0.4	1.5	1.25	1.8	30.2	1833
1.5mm2
1x2x1.5	2	0.5	0.9	0.9	1.4	11.8	303
2x2x1.5	2	0.5	1.1	0.9	1.5	15.7	488
3x2x1.5	2	0.5	1.1	0.9	1.5	16.3	552
4x2x1.5	2	0.5	1.2	0.9	1.6	17.9	655
5x2x1.5	2	0.5	1.2	0.9	1.6	19.1	740
8x2x1.5	2	0.5	1.3	0.9	1.6	21.8	972
10x2x1.5	2	0.5	1.4	1.25	1.7	25.9	1355
12x2x1.5	2	0.5	1.4	1.25	1.7	26.5	1467
16x2x1.5	2	0.5	1.5	1.25	1.8	29.3	1775
20x2x1.5	2	0.5	1.6	1.25	1.9	32.3	2266
24x2x1.5	2	0.5	1.7	1.25	1.9	36.1	2654

500V

导体		RE-2X(St)HSWAH
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.6	0.9	0.9	1.3	10.7	244
2x2x0.5	2	0.6	1.0	0.9	1.4	13.8	370
3x2x0.5	2	0.6	1.0	0.9	1.4	14.3	406
4x2x0.5	2	0.6	1.1	0.9	1.5	15.6	476
5x2x0.5	2	0.6	1.1	0.9	1.5	16.6	529
8x2x0.5	2	0.6	1.2	0.9	1.5	18.9	671
10x2x0.5	2	0.6	1.2	0.9	1.6	21.6	807
12x2x0.5	2	0.6	1.3	0.9	1.6	22.3	879
16x2x0.5	2	0.6	1.4	0.9	1.7	24.6	1053
20x2x0.5	2	0.6	1.4	0.9	1.7	26.2	1186
24x2x0.5	2	0.6	1.5	1.25	1.8	30.3	1597
0.75mm2
1x2x0.75	2	0.6	0.9	0.9	1.3	11.0	262
2x2x0.75	2	0.6	1.0	0.9	1.4	14.4	401
3x2x0.75	2	0.6	1.1	0.9	1.5	15.4	465
4x2x0.75	2	0.6	1.1	0.9	1.5	16.3	523
5x2x0.75	2	0.6	1.2	0.9	1.5	17.6	599
8x2x0.75	2	0.6	1.2	0.9	1.6	20.1	762
10x2x0.75	2	0.6	1.3	0.9	1.6	23.0	923
12x2x0.75	2	0.6	1.3	0.9	1.7	23.7	1005
16x2x0.75	2	0.6	1.4	0.9	1.7	26.0	1197
20x2x0.75	2	0.6	1.5	1.25	1.8	28.8	1571
24x2x0.75	2	0.6	1.6	1.25	1.9	33.1	1852
1.0mm2
1x2x1.0	2	0.6	0.9	0.9	1.3	11.4	283
2x2x1.0	2	0.6	1.0	0.9	1.4	15.1	440
3x2x1.0	2	0.6	1.1	0.9	1.5	16.1	514
4x2x1.0	2	0.6	1.1	0.9	1.5	17.2	583
5x2x1.0	2	0.6	1.2	0.9	1.6	18.8	681
8x2x1.0	2	0.6	1.2	0.9	1.6	21.2	865
10x2x1.0	2	0.6	1.3	0.9	1.7	24.5	1065
12x2x1.0	2	0.6	1.4	0.9	1.7	25.4	1170
16x2x1.0	2	0.6	1.5	1.25	1.8	28.7	1595
20x2x1.0	2	0.6	1.5	1.25	1.8	30.6	1808
24x2x1.0	2	0.6	1.6	1.25	1.9	35.2	2357
1.5mm2
1x2x1.5	2	0.6	0.9	0.9	1.3	12.2	318
2x2x1.5	2	0.6	1.1	0.9	1.5	16.4	515
3x2x1.5	2	0.6	1.2	0.9	1.5	17.3	596
4x2x1.5	2	0.6	1.2	0.9	1.6	18.6	691
5x2x1.5	2	0.6	1.3	0.9	1.6	20.2	797
8x2x1.5	2	0.6	1.3	0.9	1.7	23.1	1041
10x2x1.5	2	0.6	1.4	1.25	1.8	27.4	1449
12x2x1.5	2	0.6	1.5	1.25	1.8	28.3	1589
16x2x1.5	2	0.6	1.6	1.25	1.9	31.2	1918
20x2x1.5	2	0.6	1.7	1.25	2.0	34.3	2442
24x2x1.5	2	0.6	1.8	1.25	2.0	38.5	2859
2.5mm2
1x2x2.5	2	0.7	1.0	0.9	1.4	13.6	394
2x2x2.5	2	0.7	1.2	0.9	1.5	18.6	649
3x2x2.5	2	0.7	1.2	0.9	1.6	19.6	758
4x2x2.5	2	0.7	1.3	0.9	1.6	22.0	1024
5x2x2.5	2	0.7	1.4	0.9	1.7	24.0	1193
8x2x2.5	2	0.7	1.4	0.9	1.7	27.3	1546
10x2x2.5	2	0.7	1.6	1.25	1.9	32.8	2144
12x2x2.5	2	0.7	1.6	1.25	1.9	33.7	2325
16x2x2.5	2	0.7	1.7	1.25	2.0	37.1	2809
20x2x2.5	2	0.7	1.9	1.25	2.1	40.2	3301
24x2x2.5	2	0.7	2.0	1.25	2.2	48.5	3902
