LSZH 阻燃总屏蔽铠装仪表电缆 (多芯)

RE-2X(St)HSWAH

应用

LSZH护套电缆通常用于室内安装和潮湿的地方。镀锌钢丝铠装提供卓越的保护。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。此类电缆已通过 TUV 认证。

标准S

设计符合 BS EN 50288-7 (旧标准 BS 5308)

认证：
TUV 证书（Z1 17 12 98200 014）

防火性能

阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

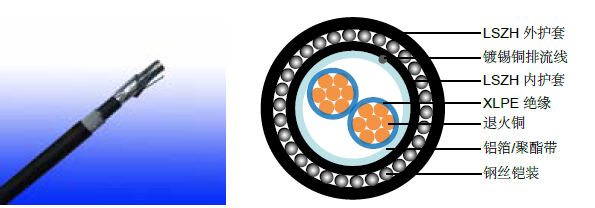

电缆结构

导体：普通或金属涂层铜线，实心，绞合或柔性符合IEC(EN) 60228 class 2和 class 5。
绝缘: 挤出聚乙烯化合物符合EN 50290-2-29。LSZH、PE、PP化合物可作为选择。
总屏蔽：铝箔/聚酯带带0.5mm² 屏蔽镀锡铜丝排流线。
内护套:热塑性LSZH化合物。
铠装：镀锌钢丝铠装。
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。

色码

绝缘颜色:通过使用有色绝缘材料或通过挤压、印刷或喷涂有色表面获得的颜色和/或附加环标记和/或符号
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 160°C
最小弯曲半径:10 x OD

电气性能

300V

导体截面积		mm2	0.5	0.75	1.0	1.5
标称绝缘厚度		mm	0.4	0.4	0.4	0.5
最小绝缘厚度		mm	0.26	0.26	0.26	0.35
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1min	AC	V	≥1000
	DC	V	≥2000

500V

导体截面积		mm2	0.5	0.75	1.0	1.5	2.5
标称绝缘厚度		mm	0.6	0.6	0.6	0.6	0.7
最小绝缘厚度		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1min	AC	V	≥2000
	DC	V	≥3000

结构参数

300V

导体		RE-2X(St)HSWAH
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	mm	mm	kg/km
0.5mm2
2x0.5	2	0.4	0.9	0.9	1.3	9.9	215
3x0.5	2	0.4	0.9	0.9	1.3	10.1	232
4x0.5	2	0.4	0.9	0.9	1.3	10.6	254
5x0.5	2	0.4	0.9	0.9	1.3	11.1	278
8x0.5	2	0.4	1.0	0.9	1.4	12.5	351
10x0.5	2	0.4	1.0	0.9	1.4	13.7	407
12x0.5	2	0.4	1.0	0.9	1.4	14.0	431
14x0.5	2	0.4	1.0	0.9	1.4	14.4	461
16x0.5	2	0.4	1.0	0.9	1.4	15.0	493
20x0.5	2	0.4	1.1	0.9	1.5	16.1	571
24x0.5	2	0.4	1.1	0.9	1.5	17.6	652
27x0.5	2	0.4	1.1	0.9	1.5	17.8	684
30x0.5	2	0.4	1.2	0.9	1.5	18.5	736
37x0.5	2	0.4	1.2	0.9	1.6	19.7	836
40x0.5	2	0.4	1.2	1.25	1.6	20.9	1002
0.75mm2
2x0.75	2	0.4	0.9	0.9	1.3	10.2	233
3x0.75	2	0.4	0.9	0.9	1.3	10.5	252
4x0.75	2	0.4	0.9	0.9	1.4	11.2	284
5x0.75	2	0.4	1.0	0.9	1.4	12.0	323
8x0.75	2	0.4	1.0	0.9	1.4	13.1	392
10x0.75	2	0.4	1.1	0.9	1.5	14.8	477
12x0.75	2	0.4	1.1	0.9	1.5	15.1	508
14x0.75	2	0.4	1.1	0.9	1.5	15.6	545
16x0.75	2	0.4	1.1	0.9	1.5	16.2	585
20x0.75	2	0.4	1.2	0.9	1.6	17.4	679
24x0.75	2	0.4	1.3	0.9	1.6	19.3	793
27x0.75	2	0.4	1.3	0.9	1.6	19.6	834
30x0.75	2	0.4	1.3	0.9	1.6	20.1	883
37x0.75	2	0.4	1.3	1.25	1.7	22.1	1138
40x0.75	2	0.4	1.4	1.25	1.7	22.8	1212
1.0mm2
2x1.0	2	0.4	0.9	0.9	1.3	10.6	253
3x1.0	2	0.4	0.9	0.9	1.3	11.0	278
4x1.0	2	0.4	0.9	0.9	1.4	11.7	316
5x1.0	2	0.4	0.9	0.9	1.4	12.3	350
8x1.0	2	0.4	1.0	0.9	1.4	13.8	444
10x1.0	2	0.4	1.0	0.9	1.5	15.5	531
12x1.0	2	0.4	1.0	0.9	1.5	15.8	569
14x1.0	2	0.4	1.0	0.9	1.5	16.4	616
16x1.0	2	0.4	1.1	0.9	1.5	17.2	678
20x1.0	2	0.4	1.2	0.9	1.5	18.3	780
24x1.0	2	0.4	1.2	0.9	1.6	20.3	911
27x1.0	2	0.4	1.2	1.25	1.6	21.3	1091
30x1.0	2	0.4	1.2	1.25	1.6	21.9	1157
37x1.0	2	0.4	1.3	1.25	1.7	23.5	1338
40x1.0	2	0.4	1.3	1.25	1.7	24.2	1408
1.5mm2
2x1.5	2	0.5	0.9	0.9	1.4	11.8	303
3x1.5	2	0.5	0.9	0.9	1.4	12.2	336
4x1.5	2	0.5	1.0	0.9	1.4	13.1	390
5x1.5	2	0.5	1.0	0.9	1.4	13.8	435
8x1.5	2	0.5	1.1	0.9	1.5	15.7	569
10x1.5	2	0.5	1.1	0.9	1.5	17.6	673
12x1.5	2	0.5	1.1	0.9	1.5	18.0	727
14x1.5	2	0.5	1.2	0.9	1.5	18.8	805
16x1.5	2	0.5	1.2	0.9	1.6	19.8	883
20x1.5	2	0.5	1.3	1.25	1.6	21.8	1153
24x1.5	2	0.5	1.3	1.25	1.7	24.2	1343
27x1.5	2	0.5	1.4	1.25	1.7	24.8	1440
30x1.5	2	0.5	1.4	1.25	1.7	25.5	1532
37x1.5	2	0.5	1.4	1.25	1.8	27.2	1757
40x1.5	2	0.5	1.5	1.25	1.8	28.2	1874

500V

导体		RE-2X(St)HSWAH
芯数 X 截面积	导体类型	标称绝缘厚度	标称内护套厚度	标称铠装线直径	标称外护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	mm	mm	kg/km
0.5mm2
2x0.5	2	0.6	0.9	0.9	1.3	10.7	244
3x0.5	2	0.6	0.9	0.9	1.3	11.0	264
4x0.5	2	0.6	0.9	0.9	1.4	11.7	297
5x0.5	2	0.6	0.9	0.9	1.4	12.4	326
8x0.5	2	0.6	1.0	0.9	1.4	13.8	406
10x0.5	2	0.6	1.0	0.9	1.5	15.5	483
12x0.5	2	0.6	1.1	0.9	1.5	16.0	524
14x0.5	2	0.6	1.1	0.9	1.5	16.6	562
16x0.5	2	0.6	1.1	0.9	1.5	17.2	601
20x0.5	2	0.6	1.2	0.9	1.5	18.4	684
24x0.5	2	0.6	1.2	0.9	1.6	20.4	795
27x0.5	2	0.6	1.2	0.9	1.6	20.7	834
30x0.5	2	0.6	1.3	0.9	1.6	21.5	896
37x0.5	2	0.6	1.3	0.9	1.6	22.7	1005
40x0.5	2	0.6	1.3	1.25	1.7	24.2	1215
0.75mm2
2x0.75	2	0.6	0.9	0.9	1.3	11.0	262
3x0.75	2	0.6	0.9	0.9	1.3	11.4	285
4x0.75	2	0.6	0.9	0.9	1.4	12.2	322
5x0.75	2	0.6	1.0	0.9	1.4	13.0	367
8x0.75	2	0.6	1.0	0.9	1.4	14.4	449
10x0.75	2	0.6	1.0	0.9	1.5	16.2	535
12x0.75	2	0.6	1.0	0.9	1.5	16.6	571
14x0.75	2	0.6	1.1	0.9	1.5	17.4	628
16x0.75	2	0.6	1.1	0.9	1.5	18.1	675
20x0.75	2	0.6	1.2	0.9	1.6	19.5	784
24x0.75	2	0.6	1.3	0.9	1.6	21.7	917
27x0.75	2	0.6	1.3	0.9	1.6	22.0	965
30x0.75	2	0.6	1.3	0.9	1.6	22.6	1022
37x0.75	2	0.6	1.4	1.25	1.7	25.1	1338
40x0.75	2	0.6	1.4	1.25	1.7	25.8	1404
1.0mm2
2x1.0	2	0.6	0.9	0.9	1.3	11.4	283
3x1.0	2	0.6	0.9	0.9	1.4	12.0	317
4x1.0	2	0.6	1.0	0.9	1.4	12.9	365
5x1.0	2	0.6	1.0	0.9	1.4	13.6	405
8x1.0	2	0.6	1.0	0.9	1.4	15.1	502
10x1.0	2	0.6	1.1	0.9	1.5	17.3	615
12x1.0	2	0.6	1.1	0.9	1.5	17.7	660
14x1.0	2	0.6	1.1	0.9	1.5	18.3	714
16x1.0	2	0.6	1.2	0.9	1.6	19.4	795
20x1.0	2	0.6	1.2	0.9	1.6	20.6	898
24x1.0	2	0.6	1.3	0.9	1.6	22.9	1054
27x1.0	2	0.6	1.3	1.25	1.7	24.2	1274
30x1.0	2	0.6	1.3	1.25	1.7	24.9	1350
37x1.0	2	0.6	1.4	1.25	1.7	26.5	1544
40x1.0	2	0.6	1.4	1.25	1.8	27.5	1640
1.5mm2
2x1.5	2	0.6	0.9	0.9	1.3	12.2	318
3x1.5	2	0.6	1.0	0.9	1.4	12.8	364
4x1.5	2	0.6	1.0	0.9	1.4	13.5	410
5x1.5	2	0.6	1.0	0.9	1.4	14.3	458
8x1.5	2	0.6	1.1	0.9	1.5	16.4	599
10x1.5	2	0.6	1.2	0.9	1.5	18.6	724
12x1.5	2	0.6	1.2	0.9	1.6	19.2	792
14x1.5	2	0.6	1.2	0.9	1.6	19.9	861
16x1.5	2	0.6	1.2	0.9	1.6	20.7	932
20x1.5	2	0.6	1.3	1.25	1.7	23.1	1230
24x1.5	2	0.6	1.4	1.25	1.7	25.6	1439
27x1.5	2	0.6	1.4	1.25	1.7	26.1	1522
30x1.5	2	0.6	1.4	1.25	1.8	27.0	1633
37x1.5	2	0.6	1.5	1.25	1.8	28.8	1878
40x1.5	2	0.6	1.5	1.25	1.8	29.7	1980
2.5mm2
2x2.5	2	0.7	1.0	0.9	1.4	13.6	394
3x2.5	2	0.7	1.0	0.9	1.4	14.1	445
4x2.5	2	0.7	1.0	0.9	1.4	15.0	508
5x2.5	2	0.7	1.1	0.9	1.5	16.4	596
8x2.5	2	0.7	1.2	0.9	1.5	18.7	781
10x2.5	2	0.7	1.3	0.9	1.6	21.4	960
12x2.5	2	0.7	1.3	0.9	1.6	22.0	1045
14x2.5	2	0.7	1.3	1.25	1.7	23.8	1300
16x2.5	2	0.7	1.4	1.25	1.7	25.0	1428
20x2.5	2	0.7	1.4	1.25	1.8	26.7	1646
24x2.5	2	0.7	1.5	1.25	1.8	29.8	1932
27x2.5	2	0.7	1.6	1.25	1.9	30.7	2095
30x2.5	2	0.7	1.6	1.25	1.9	32.3	2438
37x2.5	2	0.7	1.7	1.25	1.9	34.5	2805
40x2.5	2	0.7	1.7	1.25	2.0	35.7	2981

注：其他导体规格可根据客户需求。
