LSZH 阻燃总屏蔽仪表电缆(多对)

RE-2X(St)H

应用

LSZH阻燃无铠装系列线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。此类电缆已通过 TUV 认证。

标准S

设计符合 BS EN 50288-7 (旧标准 BS 5308)

认证：
TUV 证书（Z1 17 12 98200 014）

防火性能

阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

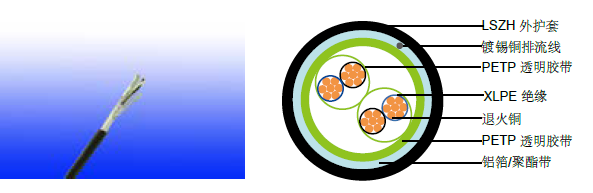

电缆结构

导体：普通或金属涂层铜线，实心，绞合或柔性符合IEC(EN) 60228 class 2和 class 5。
绝缘: 挤出聚乙烯化合物符合EN 50290-2-29。LSZH、PE、PP化合物可作为选择。
对绞：两个绝缘导体均匀绞和在一起不超过100mm (≤1.5mm2)或150mm (for 2.5mm2).
绕包带: PETP透明胶带。
总屏蔽：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。

色码

绝缘颜色:通过使用有色绝缘材料或通过挤压、印刷或喷涂有色表面获得的颜色和/或附加环标记和/或符号
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径:7.5 x OD

电气性能

300V

导体截面积		mm2	0.5	0.75	1.0	1.5
标称绝缘厚度		mm	0.4	0.4	0.4	0.5
最小绝缘厚度		mm	0.26	0.26	0.26	0.35
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40
工作电压		V	300
介电强度1min	AC	V	≥1000
	DC	V	≥2000

500V

导体截面积		mm2	0.5	0.75	1.0	1.5	2.5
标称绝缘厚度		mm	0.6	0.6	0.6	0.6	0.7
最小绝缘厚度		mm	0.44	0.44	0.44	0.44	0.53
导体电阻 (20°C)		ohm/km	36.7	25.0	18.5	12.3	7.4
最低绝缘电阻 (20°C)		Mohm/km	1000
最大直交互电容		nf/km	250
电容失衡		pf/500m	500
最高L/R(比率)		μH/Ω	25	25	25	40	60
工作电压		V	500
介电强度1min	AC	V	≥2000
	DC	V	≥3000

结构参数

300V

导体		RE-2X(St)H
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.4	0.9	5.5	44
2x2x0.5	2	0.4	0.9	7.7	74
3x2x0.5	2	0.4	1.0	8.3	97
4x2x0.5	2	0.4	1.0	9.0	117
5x2x0.5	2	0.4	1.1	10.1	144
8x2x0.5	2	0.4	1.1	11.8	203
10x2x0.5	2	0.4	1.1	13.7	249
12x2x0.5	2	0.4	1.2	14.4	291
16x2x0.5	2	0.4	1.2	15.9	365
20x2x0.5	2	0.4	1.3	17.4	448
24x2x0.5	2	0.4	1.3	19.8	530
0.75mm2
1x2x0.75	2	0.4	0.9	5.8	52
2x2x0.75	2	0.4	1.0	8.5	94
3x2x0.75	2	0.4	1.0	8.9	118
4x2x0.75	2	0.4	1.1	10.0	150
5x2x0.75	2	0.4	1.1	10.9	177
8x2x0.75	2	0.4	1.1	12.7	254
10x2x0.75	2	0.4	1.2	15.1	321
12x2x0.75	2	0.4	1.2	15.6	366
16x2x0.75	2	0.4	1.3	17.5	474
20x2x0.75	2	0.4	1.4	19.1	581
24x2x0.75	2	0.4	1.4	21.8	689
1.0mm2
1x2x1.0	2	0.4	0.9	6.2	62
2x2x1.0	2	0.4	1.0	9.2	113
3x2x1.0	2	0.4	1.1	9.9	151
4x2x1.0	2	0.4	1.1	10.8	186
5x2x1.0	2	0.4	1.1	11.8	221
8x2x1.0	2	0.4	1.2	14.1	330
10x2x1.0	2	0.4	1.2	16.5	406
12x2x1.0	2	0.4	1.3	17.2	477
16x2x1.0	2	0.4	1.4	19.3	618
20x2x1.0	2	0.4	1.4	20.9	745
24x2x1.0	2	0.4	1.5	24.1	900
1.5mm2
1x2x1.5	2	0.5	0.9	7.2	80
2x2x1.5	2	0.5	1.1	10.9	156
3x2x1.5	2	0.5	1.1	11.5	202
4x2x1.5	2	0.5	1.2	12.9	260
5x2x1.5	2	0.5	1.2	14.1	311
8x2x1.5	2	0.5	1.3	16.8	465
10x2x1.5	2	0.5	1.4	20.0	586
12x2x1.5	2	0.5	1.4	20.6	674
16x2x1.5	2	0.5	1.5	23.2	874
20x2x1.5	2	0.5	1.6	25.3	1074
24x2x1.5	2	0.5	1.7	29.1	1294

500V

导体		RE-2X(St)H
芯数 X 截面积	导体类型	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
mm2		mm	mm	mm	kg/km
0.5mm2
1x2x0.5	2	0.6	0.9	6.3	52
2x2x0.5	2	0.6	1.0	9.2	93
3x2x0.5	2	0.6	1.0	9.7	115
4x2x0.5	2	0.6	1.1	10.8	146
5x2x0.5	2	0.6	1.1	11.8	172
8x2x0.5	2	0.6	1.2	14.1	250
10x2x0.5	2	0.6	1.2	16.6	306
12x2x0.5	2	0.6	1.3	17.3	358
16x2x0.5	2	0.6	1.4	19.4	459
20x2x0.5	2	0.6	1.4	21.0	546
24x2x0.5	2	0.6	1.5	24.2	661
0.75mm2
1x2x0.75	2	0.6	0.9	6.6	60
2x2x0.75	2	0.6	1.0	9.8	109
3x2x0.75	2	0.6	1.1	10.6	143
4x2x0.75	2	0.6	1.1	11.5	174
5x2x0.75	2	0.6	1.2	12.8	214
8x2x0.75	2	0.6	1.2	15.1	304
10x2x0.75	2	0.6	1.3	18.0	384
12x2x0.75	2	0.6	1.3	18.5	436
16x2x0.75	2	0.6	1.4	20.8	562
20x2x0.75	2	0.6	1.5	22.7	687
24x2x0.75	2	0.6	1.6	26.1	830
1.0mm2
1x2x1.0	2	0.6	0.9	7.0	70
2x2x1.0	2	0.6	1.0	10.5	129
3x2x1.0	2	0.6	1.1	11.3	171
4x2x1.0	2	0.6	1.2	12.6	219
5x2x1.0	2	0.6	1.2	13.8	260
8x2x1.0	2	0.6	1.2	16.2	374
10x2x1.0	2	0.6	1.3	19.3	472
12x2x1.0	2	0.6	1.4	20.2	553
16x2x1.0	2	0.6	1.5	22.6	714
20x2x1.0	2	0.6	1.5	24.5	859
24x2x1.0	2	0.6	1.6	28.2	1037
1.5mm2
1x2x1.5	2	0.6	0.9	7.6	85
2x2x1.5	2	0.6	1.1	11.6	165
3x2x1.5	2	0.6	1.2	12.5	221
4x2x1.5	2	0.6	1.2	13.6	274
5x2x1.5	2	0.6	1.3	15.2	337
8x2x1.5	2	0.6	1.3	17.9	490
10x2x1.5	2	0.6	1.4	21.3	617
12x2x1.5	2	0.6	1.5	22.2	724
16x2x1.5	2	0.6	1.6	24.9	936
20x2x1.5	2	0.6	1.7	27.2	1147
24x2x1.5	2	0.6	1.8	31.3	1382
2.5mm2
1x2x2.5	2	0.7	1.0	9.4	122
2x2x2.5	2	0.7	1.2	13.8	237
3x2x2.5	2	0.7	1.2	14.6	312
4x2x2.5	2	0.7	1.3	16.3	401
5x2x2.5	2	0.7	1.4	18.1	493
8x2x2.5	2	0.7	1.4	21.5	727
10x2x2.5	2	0.7	1.6	25.8	930
12x2x2.5	2	0.7	1.6	26.6	1074
16x2x2.5	2	0.7	1.7	29.9	1394
20x2x2.5	2	0.7	1.9	32.8	1732
24x2x2.5	2	0.7	2.0	37.8	2084
