LSZH 阻燃总屏蔽仪表电缆(多芯)

RE-2X(St)H

LSZH 阻燃总屏蔽仪表电缆(多芯)

应用

LSZH阻燃系列线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。该类产品已通过 TUV 认证。

标准

设计符合 BS EN 50288-7 (旧标准 BS 5308)

认证:
TUV 证书(Z1 17 12 98200 014)

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300, 500V

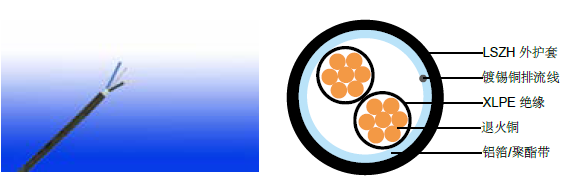

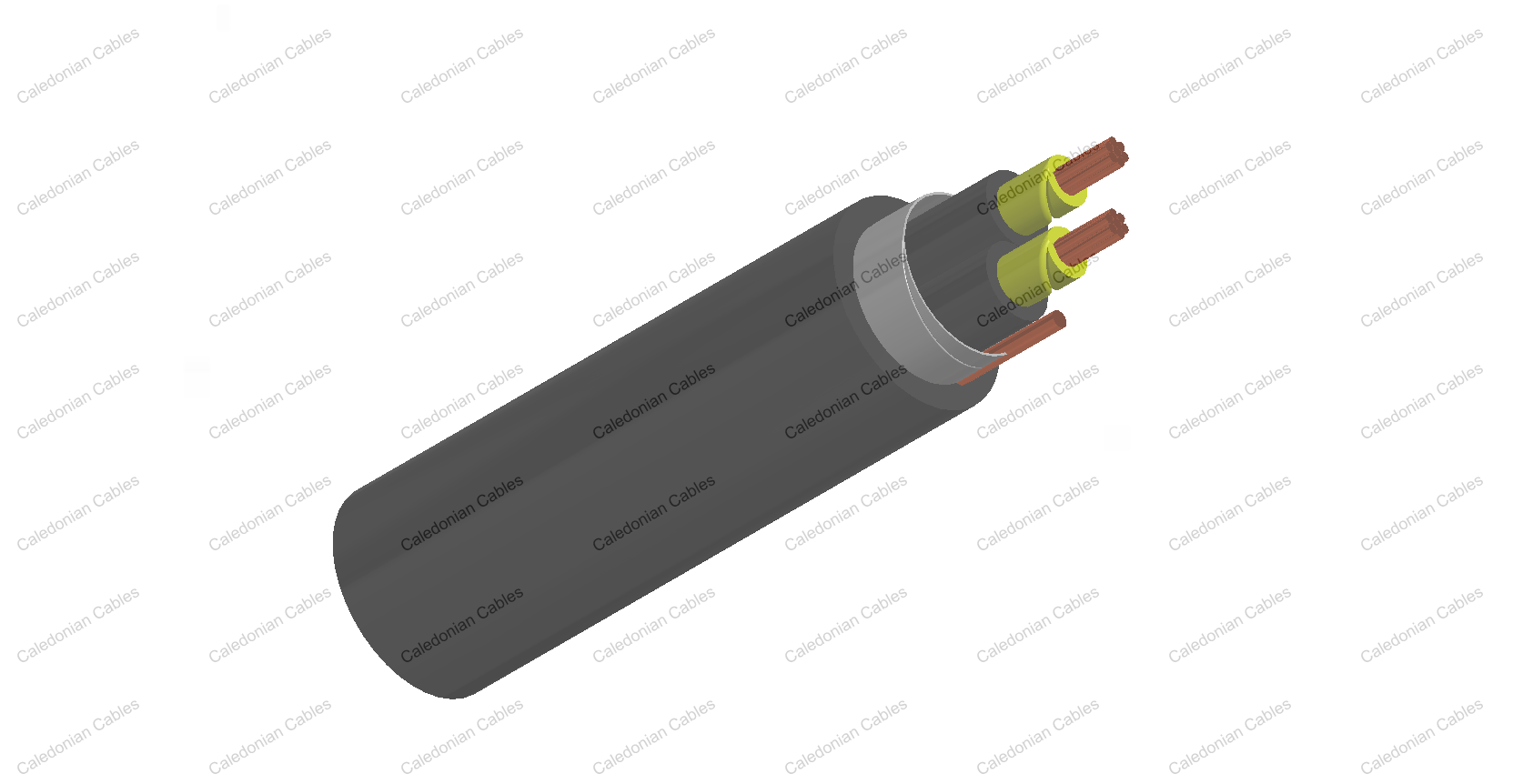

电缆结构

导体:普通或金属涂层铜线,实心,绞合或柔性符合IEC(EN) 60228 class 2和 class 5。
绝缘:挤出聚乙烯化合物符合EN 50290-2-29。LSZH、PE、PP化合物可作为选择。
总屏蔽:铝箔/聚酯带带0.5mm² 屏蔽镀锡铜丝排流线。
外护套: EN 50290-2-27无卤阻燃化合物。
外护套可选: 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。

色码

绝缘颜色:通过使用有色绝缘材料或通过挤压、印刷或喷涂有色表面获得的颜色和/或附加环标记和/或符号
外护套:黑色。其他颜色可根据要求提供。

物理性能和热性能

工作温度范围: -30°C - +90°C
温度范围固定安装: -5°C - +50°C
最大短路温度(5s): 250°C
最小弯曲半径:7.5 x OD

电气性能

300V

导体截面积 mm2 0.5 0.75 1.0 1.5
标称绝缘厚度 mm 0.4 0.4 0.4 0.5
最小绝缘厚度 mm 0.26 0.26 0.26 0.35
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3
最低绝缘电阻 (20°C) Mohm/km 1000
最大直交互电容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40
工作电压 V 300
介电强度1min AC V ≥1000
DC V ≥2000
500V
导体截面积 mm2 0.5 0.75 1.0 1.5 2.5
标称绝缘厚度 mm 0.6 0.6 0.6 0.6 0.7
最小绝缘厚度 mm 0.44 0.44 0.44 0.44 0.53
导体电阻 (20°C) ohm/km 36.7 25.0 18.5 12.3 7.4
最低绝缘电阻 (20°C) Mohm/km 1000
最大直交互电容 nf/km 250
电容失衡 pf/500m 500
最高L/R(比率) μH/Ω 25 25 25 40 60
工作电压 V 500
介电强度1min AC V ≥2000
DC V ≥3000

结构参数

300V

导体 RE-2X(St)H
芯数 X 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
mm2   mm mm mm kg/km
0.5mm2
2x0.5 2 0.4 0.9 5.5 44
3x0.5 2 0.4 0.9 5.7 54
4x0.5 2 0.4 0.9 6.2 64
5x0.5 2 0.4 0.9 6.7 75
8x0.5 2 0.4 1.0 7.9 108
10x0.5 2 0.4 1.0 9.1 132
12x0.5 2 0.4 1.0 9.4 149
14x0.5 2 0.4 1.0 9.8 167
16x0.5 2 0.4 1.0 10.3 185
20x0.5 2 0.4 1.1 11.3 228
24x0.5 2 0.4 1.1 12.8 269
27x0.5 2 0.4 1.1 13.0 293
30x0.5 2 0.4 1.2 13.7 327
37x0.5 2 0.4 1.2 14.7 388
40x0.5 2 0.4 1.2 15.2 415
0.75mm2
2x0.75 2 0.4 0.9 5.8 52
3x0.75 2 0.4 0.9 6.1 64
4x0.75 2 0.4 0.9 6.6 77
5x0.75 2 0.4 1.0 7.4 95
8x0.75 2 0.4 1.0 8.5 134
10x0.75 2 0.4 1.1 10.0 169
12x0.75 2 0.4 1.1 10.3 192
14x0.75 2 0.4 1.1 10.8 216
16x0.75 2 0.4 1.1 11.4 240
20x0.75 2 0.4 1.2 12.4 295
24x0.75 2 0.4 1.3 14.3 358
27x0.75 2 0.4 1.3 14.6 391
30x0.75 2 0.4 1.3 15.1 425
37x0.75 2 0.4 1.3 16.2 506
40x0.75 2 0.4 1.4 16.9 552
1.0mm2
2x1.0 2 0.4 0.9 6.2 62
3x1.0 2 0.4 0.9 6.6 78
4x1.0 2 0.4 0.9 7.1 95
5x1.0 2 0.4 0.9 7.7 112
8x1.0 2 0.4 1.0 9.2 167
10x1.0 2 0.4 1.0 10.7 205
12x1.0 2 0.4 1.0 11.0 235
14x1.0 2 0.4 1.0 11.6 266
16x1.0 2 0.4 1.1 12.4 306
20x1.0 2 0.4 1.2 13.5 376
24x1.0 2 0.4 1.2 15.3 446
27x1.0 2 0.4 1.2 15.6 490
30x1.0 2 0.4 1.2 16.2 536
37x1.0 2 0.4 1.3 17.6 653
40x1.0 2 0.4 1.3 18.3 700
1.5mm2
2x1.5 2 0.5 0.9 7.2 80
3x1.5 2 0.5 0.9 7.6 103
4x1.5 2 0.5 1.0 8.5 133
5x1.5 2 0.5 1.0 9.2 158
8x1.5 2 0.5 1.1 10.9 236
10x1.5 2 0.5 1.1 12.8 290
12x1.5 2 0.5 1.1 13.2 333
14x1.5 2 0.5 1.2 14.0 387
16x1.5 2 0.5 1.2 14.8 433
20x1.5 2 0.5 1.3 16.1 534
24x1.5 2 0.5 1.3 18.3 633
27x1.5 2 0.5 1.4 18.9 709
30x1.5 2 0.5 1.4 19.6 776
37x1.5 2 0.5 1.4 21.1 931
40x1.5 2 0.5 1.5 22.1 1012
500V
导体 RE-2X(St)H
芯数 X 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
mm2   mm mm mm kg/km
0.5mm2
2x0.5 2 0.6 0.9 6.3 52
3x0.5 2 0.6 0.9 6.6 63
4x0.5 2 0.6 0.9 7.1 75
5x0.5 2 0.6 0.9 7.8 88
8x0.5 2 0.6 1.0 9.2 128
10x0.5 2 0.6 1.0 10.7 156
12x0.5 2 0.6 1.1 11.2 183
14x0.5 2 0.6 1.1 11.8 205
16x0.5 2 0.6 1.1 12.4 228
20x0.5 2 0.6 1.2 13.6 279
24x0.5 2 0.6 1.2 15.4 329
27x0.5 2 0.6 1.2 15.7 358
30x0.5 2 0.6 1.3 16.5 399
37x0.5 2 0.6 1.3 17.7 472
40x0.5 2 0.6 1.3 18.3 505
0.75mm2
2x0.75 2 0.6 0.9 6.6 60
3x0.75 2 0.6 0.9 7.0 74
4x0.75 2 0.6 0.9 7.6 89
5x0.75 2 0.6 1.0 8.4 110
8x0.75 2 0.6 1.0 9.8 155
10x0.75 2 0.6 1.0 11.4 189
12x0.75 2 0.6 1.0 11.8 215
14x0.75 2 0.6 1.1 12.6 250
16x0.75 2 0.6 1.1 13.3 278
20x0.75 2 0.6 1.2 14.5 342
24x0.75 2 0.6 1.3 16.7 414
27x0.75 2 0.6 1.3 17.0 452
30x0.75 2 0.6 1.3 17.6 493
37x0.75 2 0.6 1.4 19.2 598
40x0.75 2 0.6 1.4 19.9 639
1.0mm2
2x1.0 2 0.6 0.9 7.0 70
3x1.0 2 0.6 0.9 7.4 88
4x1.0 2 0.6 1.0 8.3 113
5x1.0 2 0.6 1.0 9.0 133
8x1.0 2 0.6 1.0 10.5 190
10x1.0 2 0.6 1.1 12.5 240
12x1.0 2 0.6 1.1 12.9 274
14x1.0 2 0.6 1.1 13.5 310
16x1.0 2 0.6 1.2 14.4 355
20x1.0 2 0.6 1.2 15.6 426
24x1.0 2 0.6 1.3 17.9 516
27x1.0 2 0.6 1.3 18.3 565
30x1.0 2 0.6 1.3 19.0 617
37x1.0 2 0.6 1.4 20.6 751
40x1.0 2 0.6 1.4 21.4 804
1.5mm2
2x1.5 2 0.6 0.9 7.6 85
3x1.5 2 0.6 1.0 8.2 114
4x1.5 2 0.6 1.0 8.9 140
5x1.5 2 0.6 1.0 9.7 166
8x1.5 2 0.6 1.1 11.6 248
10x1.5 2 0.6 1.2 13.8 314
12x1.5 2 0.6 1.2 14.2 359
14x1.5 2 0.6 1.2 14.9 407
16x1.5 2 0.6 1.2 15.7 456
20x1.5 2 0.6 1.3 17.2 562
24x1.5 2 0.6 1.4 19.7 679
27x1.5 2 0.6 1.4 20.2 746
30x1.5 2 0.6 1.4 20.9 816
37x1.5 2 0.6 1.5 22.7 993
40x1.5 2 0.6 1.5 23.6 1065
2.5mm2
2x2.5 2 0.7 1.0 9.0 122
3x2.5 2 0.7 1.0 9.5 159
4x2.5 2 0.7 1.0 10.4 198
5x2.5 2 0.7 1.1 11.6 245
8x2.5 2 0.7 1.2 13.9 367
10x2.5 2 0.7 1.3 16.4 463
12x2.5 2 0.7 1.3 17.0 534
14x2.5 2 0.7 1.3 17.9 607
16x2.5 2 0.7 1.4 19.0 694
20x2.5 2 0.7 1.4 20.6 840
24x2.5 2 0.7 1.5 23.7 1014
27x2.5 2 0.7 1.6 24.4 1133
30x2.5 2 0.7 1.6 25.3 1242
37x2.5 2 0.7 1.7 27.5 1511
40x2.5 2 0.7 1.7 28.5 1622
注:其他导体规格可根据客户需求。
