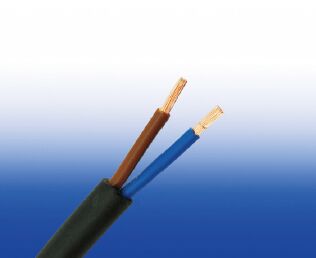

IEC60502-1标准600/1000V XLPE绝缘LSZH护套电力电缆 (2-5芯&多芯)

FTX400 1RZ1-R (CU/XLPE/LSZH 600/1000V Class 2)

应用

IEC 60502-1 600/1000V XLPE绝缘LSZH护套电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。该产品已通过
CE 认证。

标准

设计符合 IEC 60502-1

认证:
CE 认证 (GB 1067 5743 16)
TUV 认证 (B 098200 0033 Rev.00)

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试） IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

600/1000V

电缆结构

600/1000V XLPE绝缘LSZH护套电力电缆IEC 60502-1 IEC 60502-1电力电缆(2-5 芯 & 多芯)
导体 根据bs en 60228 1类和5类，导体应该是2类普通或金属涂层退火铜。
绝缘 热固性XLPE材料和厚度应符合IEC 60502-1。
外护套 热塑性无卤复合ST8按IEC 60502 - 1。
外护套可选 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能

色码

绝缘颜色 2芯:棕色和蓝色。
3芯，棕色，黑色和灰色。
4芯:蓝色，棕色，黑色和灰色。
5芯:绿色和黄色，蓝色，棕色，黑色，灰色。
5芯以上:黑芯，带白色数字。
其他颜色可根据要求提供。
护套颜色 黑色;其他颜色可根据要求提供。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 圆形铜导体 OD≤25mm : 4 × OD
圆形铜导体 OD>25mm: 6 × OD
异形铜导体: 8 × OD

结构参数

导体 FTX400 1RZ1-R
芯数× 截面积 导体类型 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
No.×mm2 　 mm mm mm kg/km
2 芯
2×1.5 2 0.7 1.8 9.2 117
2×2.5 2 0.7 1.8 10.0 146
2×4 2 0.7 1.8 11.0 190
2×6 2 0.7 1.8 12.0 244
2×10 2 0.7 1.8 13.6 349
2×16 2 0.7 1.8 15.4 495
2×25 2 0.9 1.8 18.4 735
2×35 2 0.9 1.8 20.6 963
2×50 2 1.0 1.8 23.6 1261
2×70 2 1.1 1.8 26.8 1751
2×95 2 1.1 1.9 30.2 2359
2×120 2 1.2 2.0 33.7 2950
2×150 2 1.4 2.2 37.5 3633
2×185 2 1.6 2.3 41.6 4523
2×240 2 1.7 2.5 46.7 5877
2×300 2 1.8 2.6 51.4 7285
2×400 2 2.0 2.9 58.9 9294
3 芯
3×1.5 2 0.7 1.8 9.6 143
3×2.5 2 0.7 1.8 10.5 183
3×4 2 0.7 1.8 11.6 244
3×6 2 0.7 1.8 12.6 321
3×10 2 0.7 1.8 14.4 472
3×16 2 0.7 1.8 16.3 681
3×25 2 0.9 1.8 19.5 1027
3×35 2 0.9 1.8 21.9 1360
3×50 2 1.0 1.8 25.1 1795
3×70 2 1.1 1.9 28.7 2530
3×95 2 1.1 2.0 32.4 3441
3×120 2 1.2 2.1 36.1 4307
3×150 2 1.4 2.3 40.3 5276
3×185 2 1.6 2.4 44.6 6607
3×240 2 1.7 2.6 50.2 8593
3×300 2 1.8 2.7 55.2 10668
3×400 2 2.0 3.0 63.3 13570
3 芯 + 1 芯地线
　 　 3 芯 1 core 　 　 　
3×16/10 2 0.7 0.7 1.8 18.3 792
3×25/16 2 0.9 0.7 1.8 22.1 1201
3×35/16 2 0.9 0.7 1.8 24.7 1533
3×50/25 2 1.0 0.9 1.8 28.2 2069
3×70/35 2 1.1 0.9 2.0 33.1 2906
3×95/50 2 1.1 1.0 2.1 37.6 3949
3×120/70 2 1.2 1.1 2.3 42.0 5036
3×150/70 2 1.4 1.1 2.4 46.6 6005
3×185/95 2 1.6 1.1 2.6 52.2 7608
3×240/120 2 1.7 1.2 2.8 59.0 9856
3×300/150 2 1.8 1.4 3.0 65.2 12224
3×400/185 2 2.0 1.6 3.2 73.2 15523
4 芯
4×1.5 2 0.7 1.8 10.4 172
4×2.5 2 0.7 1.8 11.3 223
4×4 2 0.7 1.8 12.5 303
4×6 2 0.7 1.8 13.7 402
4×10 2 0.7 1.8 15.7 599
4×16 2 0.7 1.8 17.5 873
4×25 2 0.9 1.8 21.2 1328
4×35 2 0.9 1.8 23.8 1767
4×50 2 1.0 1.8 27.5 2339
4×70 2 1.1 2.0 31.7 3326
4×95 2 1.1 2.1 35.8 4505
4×120 2 1.2 2.3 39.9 5669
4×150 2 1.4 2.4 44.6 6948
4×185 2 1.6 2.6 49.5 8701
4×240 2 1.7 2.8 55.7 11322
4×300 2 1.8 3.0 61.4 14105
4×400 2 2.0 3.2 70.4 17943
多芯
5×1.5 2 0.7 1.8 11.7 212
5×2.5 2 0.7 1.8 12.8 276
7×1.5 2 0.7 1.8 12.6 264
7×2.5 2 0.7 1.8 13.8 351
10×1.5 2 0.7 1.8 15.6 360
10×2.5 2 0.7 1.8 17.2 483
12×1.5 2 0.7 1.8 16.0 408
12×2.5 2 0.7 1.8 17.8 552
14×1.5 2 0.7 1.8 17.0 459
14×2.5 2 0.7 1.8 18.7 626
19×1.5 2 0.7 1.8 18.6 585
19×2.5 2 0.7 1.8 20.7 806
21×1.5 2 0.7 1.8 19.4 638
21×2.5 2 0.7 1.8 21.7 881
24×1.5 2 0.7 1.8 21.5 724
24×2.5 2 0.7 1.8 24.1 1002
30×1.5 2 0.7 1.8 22.8 866
30×2.5 2 0.7 1.8 25.5 1209
40×1.5 2 0.7 1.8 25.4 1108
40×2.5 2 0.7 1.9 28.7 1560
48×1.5 2 0.7 1.8 28.0 1307
48×2.5 2 0.7 1.9 31.6 1864
61×1.5 2 0.7 1.9 30.7 1631
61×2.5 2 0.7 2.0 34.7 2312

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp)根据 BS 7671:2008 table 4E2A

标称截面积 参考方法A （附在热绝缘墙上的导管上） 参考方法 B (附在线槽或者墙上等的导管上) 参考方法C（直接用夹子夹住） 参考方法 E (在一个有孔径的电缆匣中，垂直或者水平)
1根2芯电缆*，单相交流或直流电 1根3芯或4芯电缆*，三相交流电 1根2芯电缆*，单相交流或直流电 1根3芯或4芯电缆*，三相交流电 1根2芯电缆*，单相交流或直流电 1根3芯或4芯电缆*，三相交流电 1根2芯电缆*，单相交流或直流电 1根3芯或4芯电缆*，三相交流电
1 2 3 4 5 6 7 8 9
mm2 A A A A A A A A
1.5 18.5 16.5 22 19.5 24 22 26 23
2.5 25 22 30 26 33 30 36 32
4 33 30 40 35 45 40 49 42
6 42 38 51 44 58 52 63 54
10 57 51 69 60 80 71 86 75
16 76 68 91 80 107 96 115 100
25 99 89 119 105 138 119 149 127
35 121 109 146 128 171 147 185 158
50 145 130 175 154 209 179 225 192
70 183 164 221 194 269 229 289 246
95 220 197 265 233 328 278 352 298
120 253 227 305 268 382 322 410 346
150 290 259 334 300 441 371 473 399
185 329 295 384 340 506 424 542 456
240 386 346 459 398 599 500 641 538
300 442 396 532 455 693 576 741 621
400 - - 625 536 803 667 865 741
注:有无保护导线。

电压降（A/M）根据BS 7671:2008 table 4E2B

导体截面积 2芯电缆，直流电 2芯电缆*，单相交流电 3芯或4芯电缆*，三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4 12 12 10
6 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
　 　 r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37
150 0.31 0.32 0.145 0.35 0.38 0.125 0.30
185 0.25 0.26 0.145 0.29 0.22 0.125 0.26
240 0.195 0.200 0.140 0.24 0.175 0.125 0.21
300 0.155 0.160 0.140 0.21 0.140 0.120 0.185
400 0.120 0.130 0.140 0.190 0.115 0.120 0.165
