LSZH 阻燃 CAT6 CWB/SWB/SWA Armoured 数据电缆

FTX-CAT6U/UTP4P23LH CWB/SWB/SWA
FTX-CAT6F/UTP4P23LH CWB/SWB/SWA
FTX-CAT6SF/UTP4P23LH CWB/SWB/SWA

LSZH 阻燃 CAT6 CWB/SWB/SWA Armoured 数据电缆
(多对)

应用

六类线缆是一个基于千兆以太网和其他网络协议, 适用于10 baset,100 basetx & 1000 baset(千兆以太网)应用。此外这些电缆可以提供铜网编织铠装和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准S

标准符合 EN 50173

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

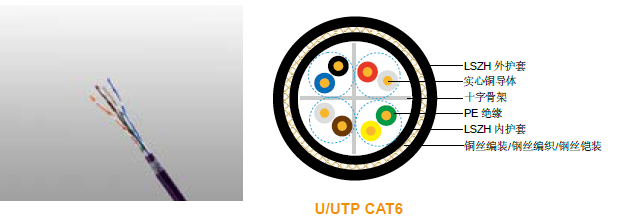

电缆结构

导体:23AWG 实心裸铜。
绝缘: PE .
绞合:两个红色绝缘导体绞和成对。
内护套:热塑性LSZH化合物,黑色。
铠装
CWB: 铜网编织
SWB: 钢丝编织
SWA: 钢丝铠装
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。

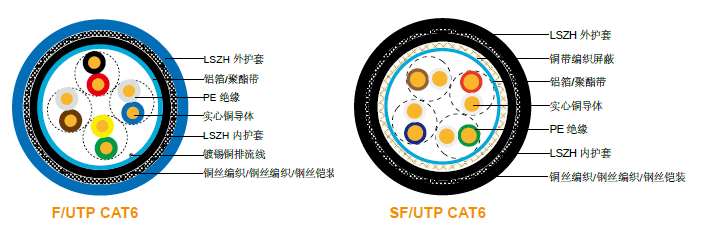

Cat6F/UTP: 此款线缆为铝箔/聚酯带总屏蔽带排流线。
Cat6SF/UTP: 此款线缆为双层铝箔总屏蔽带排流线& 铜网编织屏蔽。

物理性能和热性能

最大操作温度: -30°C - +75°C
最小弯曲半径(移动状态): 8 x OD
最小弯曲半径(固定状态): 4 x OD

电气性能

AWG   23
标称导体外径 mm 0.56/0.57/0.58
最大直流阻抗@20°C Ω/100m 9.38
最大直流不平衡阻抗 % 3
最大直交互电容 pF/m 5.8
最大不平衡电容 pF/100m 30
特性阻抗@1-100MHz Ω 100±15
最大传播延时差异 ns/100m 18

传输特性

FREQ
MHz
最大衰减 dB/100m 最小近端串扰
dB
最小近端串扰功率和
dB
最小远端串扰
dB/100m
最小等效远端串扰功率和
dB/100m
最小回波损耗
dB
0.772 1.8 76.0 74.0 70.0 67.0
1 2.0 74.3 72.3 67.8 64.8 20.0
4 3.8 65.3 63.3 55.7 52.7 23.0
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6.0 59.3 57.3 47.8 44.8 25.0
16 7.6 56.3 54.3 43.7 40.7 25.0
20 8.5 54.8 52.8 41.7 38.7 25.0
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.8 28.8 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.5 39.5 23.9 20.9 18.8
200 29.0 39.8 37.8 21.7 18.7 18.0
250 32.8 38.3 36.3 19.8 16.8 17.3
LSZH 阻燃 CAT6 CWB/SWB/SWA Armoured 数据电缆
(多对)

结构参数

电缆型号 结构单元×芯数×导体外径 标称绝缘厚度 标称内护套厚度 标称外护套厚度 标称总外径 标称重量
  mm mm mm mm mm kg/km
FTX-CAT6U/UTP4P23LH CWB 4×2×0.56/0.57 0.2 0.6 1.0 7.88 120
FTX-CAT6U/UTP4P23LH SWB 4×2×0.56/0.57 0.2 0.6 1.0 7.88 114
FTX-CAT6U/UTP4P23LH SWA 4×2×0.56/0.57 0.2 0.6 1.0 8.88 194
FTX-CAT6F/UTP4P23LH CWB 4×2×0.57/0.58 0.2 0.6 1.0 8.48 131
FTX-CAT6F/UTP4P23LH SWB 4×2×0.57/0.58 0.2 0.6 1.0 8.48 137
FTX-CAT6F/UTP4P23LH SWA 4×2×0.57/0.58 0.2 0.6 1.0 9.48 218
FTX-CAT6SF/UTP4P23LH CWB 4×2×0.57/0.58 0.2 0.6 1.0 8.96 159
FTX-CAT6SF/UTP4P23LH SWB 4×2×0.57/0.58 0.2 0.6 1.0 8.96 153
FTX-CAT6SF/UTP4P23LH SWA 4×2×0.57/0.58 0.2 0.6 1.0 9.96 247
