LSZH 阻燃 CAT6 数据电缆

FTX-CAT6U/UTP4P23LH
FTX-CAT6F/UTP4P23LH
FTX-CAT6SF/UTP4P23LH

LSZH 阻燃单对&总屏蔽铠装仪表电缆(多对)

应用

六类线缆是一个基于千兆以太网和其他网络协议, 适用于10 baset,100 basetx & 1000 baset(千兆以太网)应用。此外这些电缆可以提供铜网编织铠装和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

标准

标准符合 EN 50173

认证:
ETL 证书 (103488703CRT-001a, 103488703CRT-001d,)

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

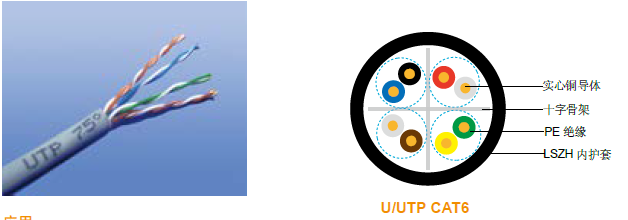

电缆结构

导体:23AWG 实心裸铜。
绝缘: PE.
绞合:两个红色绝缘导体绞和成对。
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。

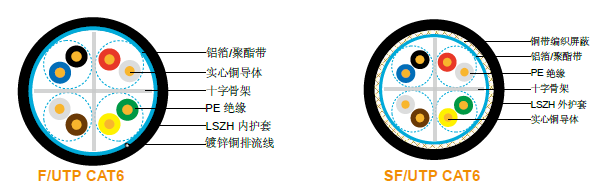

Cat6 F/UTP: 此款线缆为铝箔/聚酯带总屏蔽带排流线。
Cat6 SF/UTP: 此款线缆为双层铝箔/聚酯带总屏蔽& 铜网编织屏蔽。

物理性能和热性能

最大操作温度: -30°C - +75°C
最小弯曲半径(移动状态): 8 x OD
最小弯曲半径(固定状态): 4 x OD

电气性能

AWG   23
标称导体外径 mm 0.56/0.57/0.58
最大直流阻抗@20°C Ω/100m 9.38
最大直流不平衡阻抗 % 3
最大直交互电容 pF/m 5.8
最大不平衡电容 pF/100m 30
特性阻抗@1-100MHz Ω 100±15
最大传播延时差异 ns/100m 18

传输特性

FREQ
MHz
最大衰减 dB/100m 最小近端串扰
dB
最小近端串扰功率和
dB
最小远端串扰
dB/100m
最小等效远端串扰功率和
dB/100m
最小回波损耗
dB
0.772 1.8 76.0 74.0 70.0 67.0
1 2.0 74.3 72.3 67.8 64.8 20.0
4 3.8 65.3 63.3 55.7 52.7 23.0
8 5.3 60.8 58.8 49.7 46.7 24.5
10 6.0 59.3 57.3 47.8 44.8 25.0
16 7.6 56.3 54.3 43.7 40.7 25.0
20 8.5 54.8 52.8 41.7 38.7 25.0
25 9.5 53.3 51.3 39.8 36.8 24.3
31.25 10.7 51.9 49.9 37.9 34.9 23.6
62.5 15.4 47.4 45.4 31.8 28.8 21.5
100 19.8 44.3 42.3 27.8 24.8 20.1
155 25.2 41.5 39.5 23.9 20.9 18.8
200 29.0 39.8 37.8 21.7 18.7 18.0
250 32.8 38.3 36.3 19.8 16.8 17.3
LSZH 阻燃单对&总屏蔽铠装仪表电缆(多对)

结构参数

电缆型号              导体外径 绝缘外径 对数 屏蔽 标称总外径
mm mm mm     mm
FTX-CAT6U/UTP4P23LH 0.56/0.57 1.02 4 Nil 6.0
FTX-CAT6F/UTP4P23LH 0.57/0.58 1.02 4 总铝箔屏蔽 6.3
FTX-CAT6SF/UTP4P23LH 0.57/0.58 1.02 4 总铝箔屏蔽 & 铜网编织 6.6
