LSZH 防火阻燃 CAT5E 数据电缆

FTX-CAT5EU/UTP4P24LH
FTX-CAT5EF/UTP4P24LH
FTX-CAT5ESF/UTP4P24LH

防火阻燃电缆应用

超五类防火阻燃电缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。

防火阻燃电缆标准

标准符合 EN 50173

批准：
ETL 证书 (103488703CRT-001b,103488703CRT-001c)

防火性能

阻燃性（单根垂直线缆测试）	IEC 60332-1-2; EN 60332-1-2
降低火蔓延（垂直安装的成束电缆测试）	IEC 60332-3-24; EN 60332-3-24
无卤	IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2
最小烟雾释放	IEC 61034-2; EN 61034-2

额定电压

300, 500V

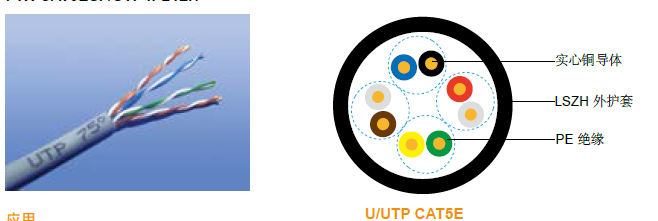

防火阻燃电缆结构

导体：24AWG 实心裸铜。
绝缘: PE.
绞合：两个红色绝缘导体绞和成对。
外护套: 热塑性LSZH复合型LTS3符合BS 7655-6.1 (可提供热固性LSZH复合型SW2-SW4符合 BS 7655-2.6)。
外护套可选: 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。

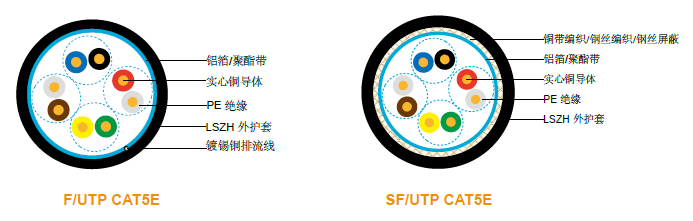

CAT5E F/UTP：此款线缆为铝箔总屏蔽带排流线。
Cat5ESF/UTP: 此款线缆为双层铝箔总屏蔽带排流线& 铜网编织屏蔽。

物理性能和热性能

最大操作温度: -30°C - +75°C
最小弯曲半径(移动状态): 8 x OD
最小弯曲半径(固定状态): 4 x OD

防火阻燃电缆电气性能

AWG		24
标称导体外径	mm	0.50/0.51/0.53
最大直流阻抗@20°C	Ω/100m	9.38
最大直流不平衡阻抗	%	5
最大直交互电容	pF/m	55.8
最大不平衡电容	pF/100m	330
特性阻抗@1-100MHz	Ω	100±15
最大传播延时差异	ns/100m	45

防火阻燃电缆传输特性

FREQ MHz	最大衰减 dB/100m	最小近端串扰 dB	最小近端串扰功率和 dB	最小远端串扰 dB/100m	最小等效远端串扰功率和 dB/100m	最小回波损耗 dB
0.772	1.8	67.0	64.0	66.0	63.0	—
1	2.0	65.3	62.3	63.8	60.8	20.0
4	4.1	56.3	53.3	51.7	48.7	23.0
8	5.8	51.8	48.8	45.7	42.7	24.5
10	6.5	50.3	47.3	43.8	40.8	25.0
16	8.2	47.3	44.3	39.7	36.7	25.0
20	9.3	45.8	42.8	37.7	34.7	25.0
25	10.4	44.3	41.3	35.8	32.8	24.3
31.25	11.7	42.9	39.9	33.9	30.9	23.6
62.5	17.0	38.4	35.4	27.8	24.8	21.5
100	22.0	35.3	32.3	23.8	20.8	20.1

防火阻燃电缆结构参数

电缆型号	导体外径	绝缘外径	对数	屏蔽	标称总外径
mm	mm	mm			mm
FTX-CAT5EU/UTP4P24LH	0.50/0.51	0.91	4	Nil	5.1
FTX-CAT5EF/UTP4P24LH	0.53	1.00	4	总铝箔屏蔽	6.3
FTX-CAT5ESF/UTP4P24LH	0.53	1.00	4	总铝箔屏蔽 & 铜网编织	6.6
