首页产品FIRETOX LSZH 阻燃电力控制电缆

600/1000V BS 8573标准XLPE绝缘LSZH护套电力电缆 (2-5芯)

FTX400 1RZ1-R (CU/XLPE/LSZH 600/1000V Class 2)

应用

BS 8573 600/1000V XLPE绝缘LSZH护套电力电缆 主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。该产品已通过
TUV 认证。

标准

设计符合 BS 8573:2012

认证:
TUV 认证 (Z1 17 09 98200 010)

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

600/1000V

电缆结构

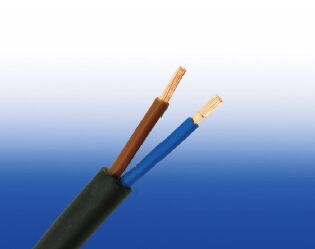

600/1000V XLPE绝缘LSZH护套电力电缆 电力电缆BS 8573(2-5芯)
导体 退火铜导体,按照 BS EN 60228 class 2绞合。
绝缘 符合标准bs 7655-1.3 交联聚乙烯GP 8 型,符合标准BS 7655-1.2 乙丙橡胶GP 6 型或en 50363-5 交联聚烯烃材料eI 5 型可供选择 。
内护套可选 可选的内护套,如使用,应由合成聚合物材料的挤压层组成。它应该围绕单个核心和闲置的两个、三个、四个或五个核心,组成一个圆形。
外护套 聚合物材料LTS 4的挤出层符合bs7655 -6.1。
外护套可选 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。

色码

绝缘颜色 2芯:棕色和蓝色。
3芯:棕色,黑色和灰色。 或者,绿色和黄色,蓝色,棕色。
4芯:蓝、棕、黑、灰。 另外,绿色和黄色,棕色,黑色,灰色。
5芯:绿色和黄色,蓝色,棕色黑色,灰色。
护套颜色 黑色;其他颜色可根据要求提供。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
最小弯曲半径: 圆形铜导体 OD≤25mm : 4 × OD
圆形铜导体 OD>25mm: 6 × OD
异形铜导体: 8 × OD

结构参数

导体 FTX400 1RZ1-R
芯数× 截面积 导体类型 标称绝缘厚度 标称内护套厚度 标称护套厚度 标称总外径 大约重量
No.×mm2   mm mm mm mm kg/km
2×1.5a 2 0.7 0.4 1.8 9.6 117
2×2.5a 2 0.7 0.4 1.8 10.4 146
2×4a 2 0.7 0.4 1.8 11.5 190
2×6a 2 0.7 0.4 1.8 12.6 244
2×10a 2 0.7 0.6 1.8 14.5 349
2×16a 2 0.7 0.6 1.8 16.6 495
2×25a 2 0.9 0.8 1.8 20.0 735
2×35a 2 0.9 0.8 1.8 22.3 963
2×50a 2 1.0 1.0 1.8 25.4 1261
2×70a 2 1.1 1.0 1.8 29.4 1751
2×95a 2 1.1 1.2 1.9 33.4 2359
2×120a 2 1.2 1.2 2.0 37.2 2950
2×25b 2 0.9 0.6 1.8 16.1 692
2×35b 2 0.9 0.6 1.8 17.9 913
2×50b 2 1.0 0.8 1.8 20.6 1205
2×70b 2 1.1 0.8 1.8 23.5 1680
2×95b 2 1.1 1.0 1.9 26.2 2268
2×120b 2 1.2 1.0 2.0 29.0 2838
3×1.5a 2 0.7 0.4 1.8 10.0 143
3×2.5a 2 0.7 0.4 1.8 10.9 183
3×4a 2 0.7 0.4 1.8 12.1 244
3×6a 2 0.7 0.4 1.8 13.3 321
3×10a 2 0.7 0.6 1.8 15.3 472
3×16a 2 0.7 0.6 1.8 17.6 681
3×25a 2 0.9 0.8 1.8 21.3 1027
3×35a 2 0.9 0.8 1.8 23.8 1360
3×50a 2 1.0 1.0 1.8 27.1 1795
3×70a 2 1.1 1.2 1.9 31.6 2530
3×95a 2 1.1 1.2 2.0 36.1 3441
3×120a 2 1.2 1.2 2.1 40.2 4307
3×25b 2 0.9 0.6 1.8 18.5 993
3×35b 2 0.9 0.8 1.8 21.1 1327
3×50b 2 1.0 0.8 1.8 23.7 1751
3×70b 2 1.1 1.0 1.9 27.6 2474
3×95b 2 1.1 1.2 2.0 31.0 3364
3×120b 2 1.2 1.2 2.1 33.8 4205
4×1.5a 2 0.7 0.4 1.8 10.8 172
4×2.5a 2 0.7 0.4 1.8 11.8 223
4×4a 2 0.7 0.4 1.8 13.1 303
4×6a 2 0.7 0.6 1.8 14.5 402
4×10a 2 0.7 0.6 1.8 16.8 599
4×16a 2 0.7 0.6 1.8 19.3 873
4×25a 2 0.9 0.8 1.8 23.4 1328
4×35a 2 0.9 1.0 1.8 26.2 1767
4×50a 2 1.0 1.0 1.8 29.9 2339
4×70a 2 1.1 1.2 2.0 35.1 3326
4×95a 2 1.1 1.2 2.1 39.9 4505
4×120a 2 1.2 1.2 2.3 44.7 5669
4×25b 2 0.9 0.8 1.8 18.8 1293
4×35b 2 0.9 0.8 1.8 21.1 1727
4×50b 2 1.0 1.0 1.8 24.2 2296
4×70b 2 1.1 1.2 2.0 27.6 3258
4×95b 2 1.1 1.2 2.1 30.7 4409
4×120b 2 1.2 1.2 2.3 34.0 5549
5×1.5a 2 0.7 0.4 1.8 10.8 172
5×2.5a 2 0.7 0.4 1.8 11.8 223
5×4a 2 0.7 0.6 1.8 14.2 367
5×6a 2 0.7 0.6 1.8 15.8 492
5×10b 2 0.7 0.6 1.8 17.5 754
5×16b 2 0.7 0.8 1.8 21.6 1141
5×25b 2 0.9 1.0 1.8 24.6 1678
5×35b 2 0.9 1.0 1.8 28.2 2273
5×50b 2 1.0 1.2 1.9 31.9 3000
5×70b 2 1.1 1.2 2.1 35.7 4187
5×95b 2 1.1 1.4 2.2 41.0 5748
5×120b 2 1.2 1.4 2.4 44.2 7142
a 圆形或压实圆形绞合导体(2类)。
b 异形绞合导体(2类)。

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp)根据 BS 7671:2008 table 4E2A

标称截面积 参考方法A (附在热绝缘墙上的导管上) 参考方法 B (附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法 E (在一个有孔径的电缆匣中,垂直或者水平)
1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电 1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电 1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电 1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆*,三相交流电
1 2 3 4 5 6 7 8 9
mm2 A A A A A A A A
1.5 18.5 16.5 22 19.5 24 22 26 23
2.5 25 22 30 26 33 30 36 32
4 33 30 40 35 45 40 49 42
6 42 38 51 44 58 52 63 54
10 57 51 69 60 80 71 86 75
16 76 68 91 80 107 96 115 100
25 99 89 119 105 138 119 149 127
35 121 109 146 128 171 147 185 158
50 145 130 175 154 209 179 225 192
70 183 164 221 194 269 229 289 246
95 220 197 265 233 328 278 352 298
120 253 227 305 268 382 322 410 346
注:有无保护导线。

电压降(A/M)根据BS 7671:2008 table 4E2B

导体截面积 2芯电缆,直流电 2芯电缆*,单相交流电 3芯或4芯电缆*,三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.5 31 31 27
2.5 19 19 16
4 12 12 10
6 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
    r x z r x z
25 1.85 1.85 0.160 1.90 1.60 0.140 1.65
35 1.35 1.35 0.155 1.35 1.15 0.135 1.15
50 0.98 0.99 0.155 1.00 0.86 0.135 0.87
70 0.67 0.67 0.150 0.69 0.59 0.130 0.60
95 0.49 0.50 0.150 0.52 0.43 0.130 0.45
120 0.39 0.40 0.145 0.42 0.34 0.130 0.37

注:*电缆间距大于一根电缆直径将导致较大的电压降。
r =工作温度下导体电阻
x =电抗
z =阻抗
