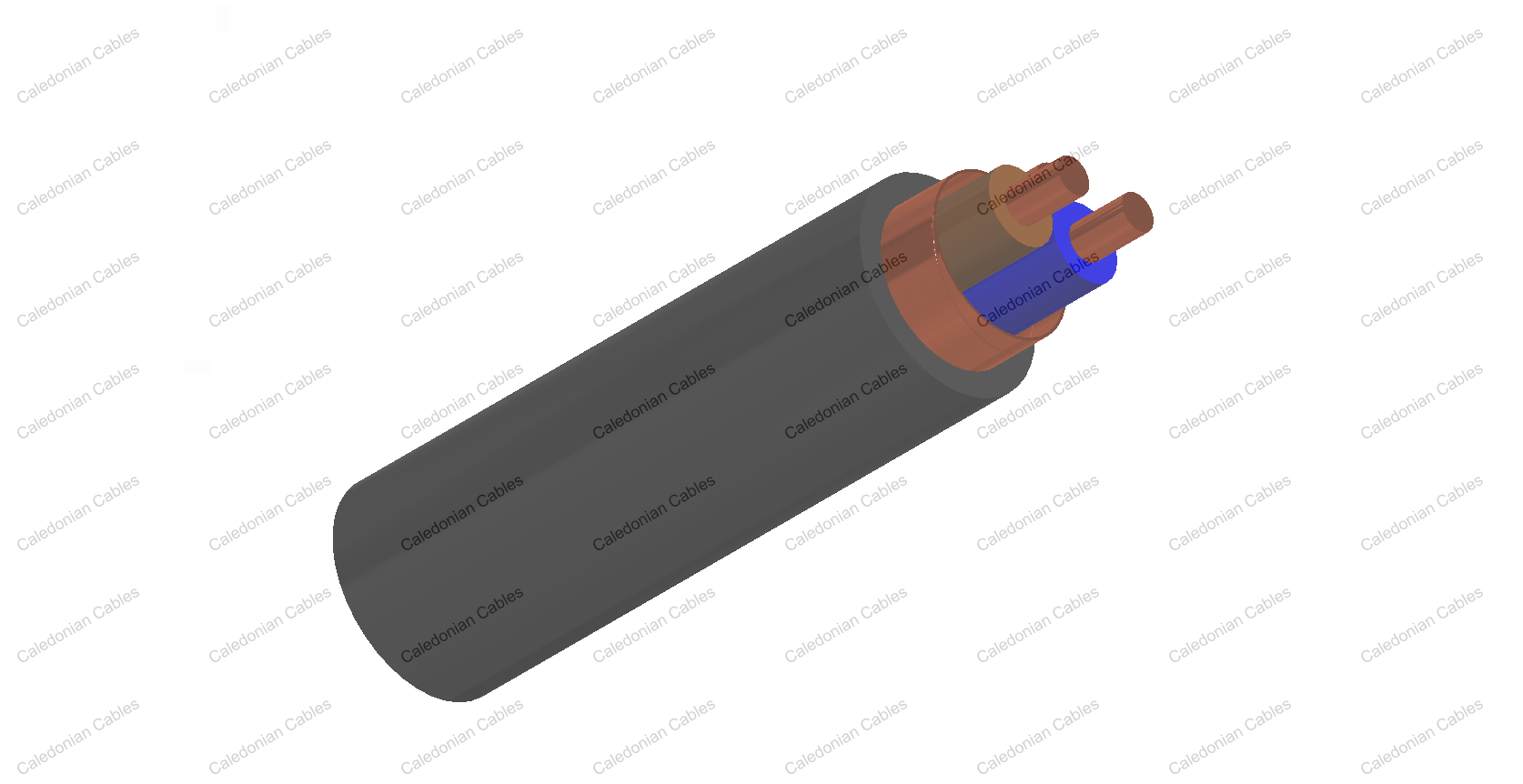

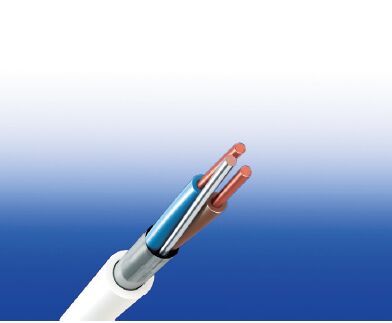

300/500V BS 8436标准交联聚乙烯绝缘低烟无卤护套总屏蔽电力电缆 (2-4芯)
FTX200 05ROZ1-U/R/K (CU/XLPE/OSCR/LSZH 300/500V Class 1/2/5)
应用
BS 8436 300/500V XLPE绝缘LSZH护套屏蔽电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
标准符合 BS 8436:2011
防火性能
| 阻燃性（单根垂直线缆测试） |
IEC 60332-1-2; EN 60332-1-2 |
| 无卤 |
IEC 60754-1; EN 50267-2-1 |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2 |
| 最小烟雾释放 |
IEC 61034-2; EN 61034-2 |
额定电压
300/500V

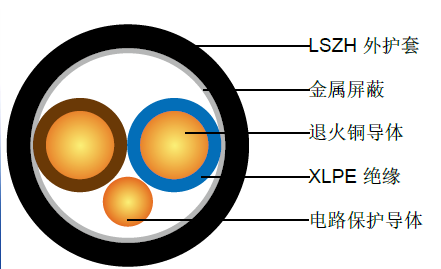

电缆结构
| 导体 |
根据BS EN 60228 class 1, class 2
或 class 5.的规定，镀锡退火铜，实心或绞合。 |
| 绝缘 |
热固型XLPE型GP 8符合BS 7655-1.3.交联聚烯烃材料
EI 5型符合EN 50363-5或交联弹性体GP 4/GP 6符合BS 7655-1.2可作为选择 |
| CPC(电路保护导体) |
镀锡退火铜导体符合BS EN
13630:2002. |
| 屏蔽: |
应使用一个或多个金属或层压金属带(纵向或螺旋)，或作为两者的组合，金属元件与未绝缘电路保护导体接触。 |
| 外护套 |
LSZH型LTS 3符合BS 7655-6.1. |
| 外护套可选 |
可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能。 |
色码
| 绝缘颜色 |
2芯+无绝缘电路保护导体:棕色、蓝色或棕色、棕色。
3芯+无绝缘电路保护导体:棕、黑、灰。
4芯+无绝缘电路保护导体:蓝色、棕色、黑色、灰色。 |
| 护套颜色 |
白色;其他颜色可根据要求提供。 |
物理性能和热性能
| 最大工作温度范围 |
70°C |
| 最大短路温度(5s): |
250°C |
| 最小弯曲半径: |
6 × OD |
结构参数
| 导体 |
FTX200 05ROZ1-U/R/K |
| 芯数× 截面积 |
导体类型 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
大约重量 |
| No.×mm2 |
|
mm |
mm |
mm |
kg/km |
| 2×1.0 |
1/2/5 |
0.6 |
0.9 |
8.0 |
80 |
| 2×1.5 |
1/2/5 |
0.7 |
0.9 |
8.5 |
100 |
| 2×2.5 |
1/2/5 |
0.7 |
1.0 |
10.5 |
140 |
| 2×4 |
1/2/5 |
0.7 |
1.1 |
12.5 |
190 |
| 3×1.0 |
1/2/5 |
0.6 |
0.9 |
8.5 |
105 |
| 3×1.5 |
1/2/5 |
0.7 |
0.9 |
9.5 |
120 |
| 3×2.5 |
1/2/5 |
0.7 |
1.0 |
11.5 |
170 |
| 3×4 |
1/2/5 |
0.7 |
1.1 |
13.5 |
230 |
| 4×1.0 |
1/2/5 |
0.6 |
1.0 |
9.0 |
125 |
| 4×1.5 |
1/2/5 |
0.7 |
1.0 |
10.5 |
155 |
| 4×2.5 |
1/2/5 |
0.7 |
1.1 |
12.0 |
200 |
| 4×4 |
1/2/5 |
0.7 |
1.2 |
15.0 |
280 |
电气性能
载流容量 (Amp)根据 BS 7671:2008 table 4D2A
| 标称截面积 |
参考方法 A (附在热绝缘墙上的导管上) |
参考方法 B (附在线槽或者墙上等的导管上) |
参考方法C（直接用夹子夹住） |
参考方法 E (在一个有孔径的电缆匣中，垂直或者水平) |
| 1根2芯电缆*，单相交流或直流电 |
1根3芯或1根4芯电缆*,三相交流电 |
1根2芯电缆*，单相交流或直流电 |
1根3芯或1根4芯电缆*,三相交流电 |
1根2芯电缆*，单相交流或直流电 |
1根3芯或1根4芯电缆*,三相交流电 |
1根2芯电缆*，单相交流或直流电 |
1根3芯或1根4芯电缆*,三相交流电 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| mm2 |
A |
A |
A |
A |
A |
A |
A |
A |
| 1.0 |
11 |
10 |
13 |
11.5 |
15 |
13.5 |
17 |
14.5 |
| 1.5 |
14 |
13 |
16.5 |
15 |
19.5 |
17.5 |
22 |
18.5 |
| 2.5 |
18.5 |
17.5 |
23 |
20 |
27 |
24 |
30 |
25 |
| 4 |
25 |
23 |
30 |
27 |
36 |
32 |
40 |
34 |
注:有无保护导线。
电压降（A/M）根据BS 7671:2008 table 4D2B
| 导体截面积 |
2芯电缆，直流电 |
2芯电缆*，单相交流电 |
3芯或4芯电缆, 三相交流电 |
| 1 |
2 |
3 |
4 |
| mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
| 1.0 |
44 |
44 |
38 |
| 1.5 |
29 |
29 |
25 |
| 2.5 |
18 |
18 |
15 |
| 4 |
11 |
11 |
9.5 |
