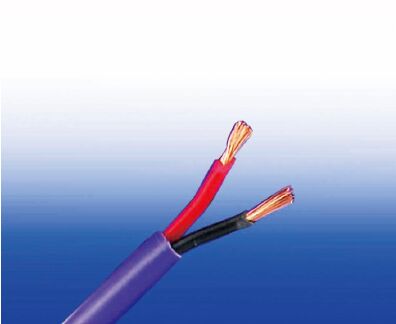

450/750V BS 7211标准XLPE绝缘LSZH护套电力电缆(2-5芯)

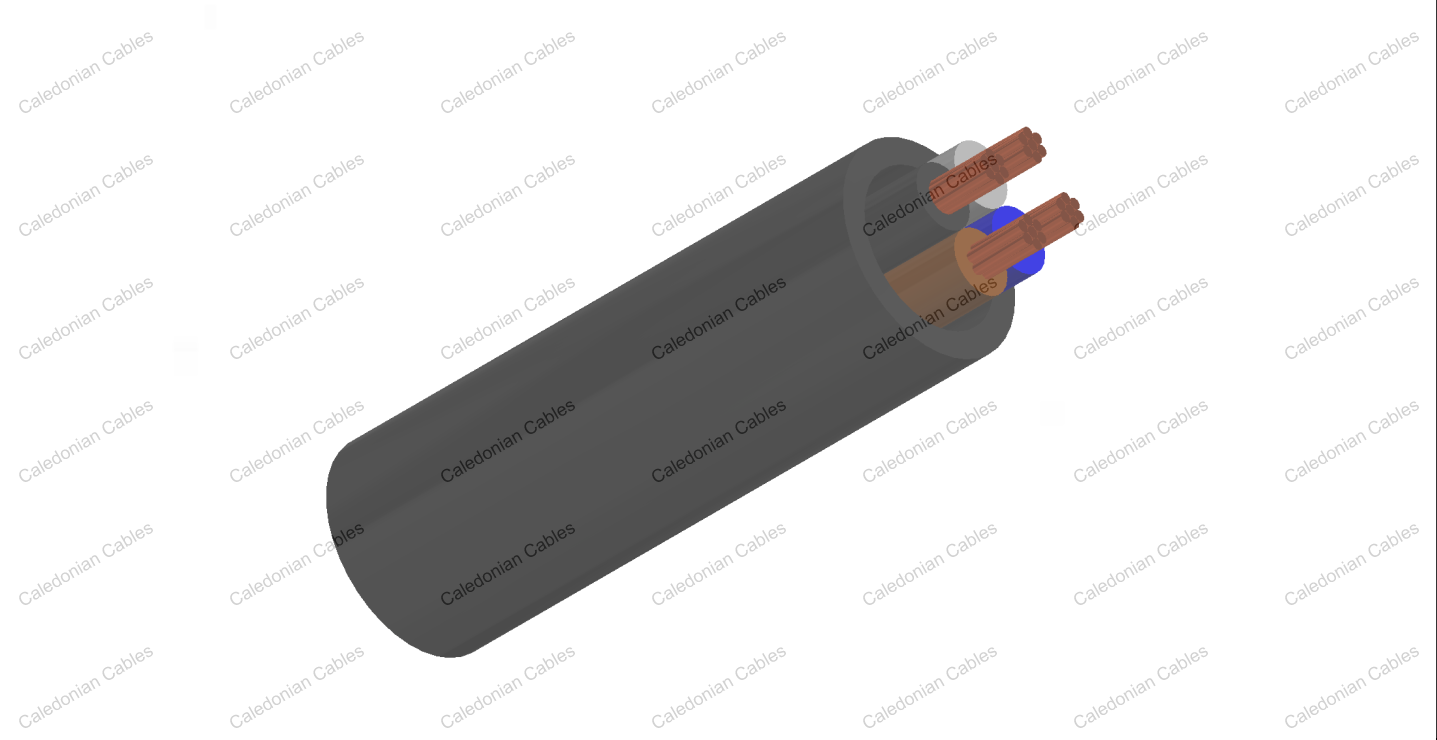

FTX200 07RZ1-U/R (CU/XLPE/LSZH 450/750V Class 1/2)
BS Code: 6182B/6183B/6184B/6185B
应用
BS 7211 450/750V XLPE绝缘LSZH护套阻燃电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
设计符合 BS 7211:2012
认证:
TUV 认证 (Z1 17 08 98200 009)
防火性能
阻燃性(单根垂直线缆测试) |
IEC 60332-1-2; EN 60332-1-2 |
降低火蔓延(垂直安装的成束电缆测试) |
IEC 60332-3-24; EN 60332-3-24 |
无卤 |
IEC 60754-1; EN 50267-2-1 |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2 |
最小烟雾释放 |
IEC 61034-2; EN 61034-2 |
额定电压
450/750V

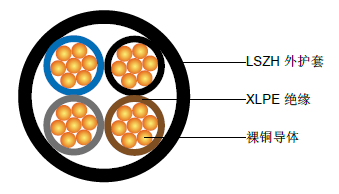

电缆结构
导体 |
退火铜导体,实心或绞合,符合 BS EN 60228 class 1/class 2. |
绝缘 |
根据BS 7655-1.3, GP8型XLPE。
根据EN 50363-5交联聚烯烃材料EI 5型可提供选择。 |
内护套可选 |
可选的内护套,如使用,应由合成聚合物材料的挤压层组成。它应围绕闲置的两个、三个、四个或五个核心,使大会一个实际的圆形。 |
外护套 |
挤压LTS 4型LSZH符合BS 7655-6.1。 |
外护套可选 |
可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。 |
色码
绝缘颜色 |
2芯:棕色和蓝色。
3芯:棕色,黑色和灰色。
4芯:蓝、棕、黑、灰。
5核:绿色/黄色、蓝色、棕色、黑色和灰色。 |
护套颜色 |
白色;其他颜色可根据要求提供。 |
物理性能和热性能
最大工作温度范围 |
90°C |
最大短路温度(5s): |
250°C |
最小弯曲半径: |
OD<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD |
结构参数
导体 |
FTX200 07RZ1-U/R |
芯数× 截面积 |
导体类型 |
标称绝缘厚度 |
标称内护套厚度 |
标称护套厚度 |
最小外径 |
最大外径 |
大约重量 |
No.×mm2 |
|
mm |
mm |
mm |
mm |
mm |
kg/km |
2×1.0 |
1 |
0.7 |
0.4 |
1.2 |
7.1 |
9.5 |
94 |
2×1.5 |
1 |
0.7 |
0.4 |
1.2 |
7.6 |
10.1 |
121 |
2×2.5 |
1 |
0.7 |
0.4 |
1.2 |
8.4 |
11.0 |
165 |
2×4 |
1 |
0.7 |
0.4 |
1.2 |
9.2 |
12.1 |
212 |
2×6 |
1 |
0.7 |
0.4 |
1.2 |
10.2 |
13.2 |
272 |
2×10 |
1 |
0.7 |
0.4 |
1.4 |
12.1 |
16.0 |
446 |
2×1.0 |
2 |
0.7 |
0.4 |
1.2 |
7.3 |
9.7 |
110 |
2×1.5 |
2 |
0.7 |
0.4 |
1.2 |
7.8 |
10.3 |
132 |
2×2.5 |
2 |
0.7 |
0.4 |
1.2 |
8.5 |
11.3 |
178 |
2×4 |
2 |
0.7 |
0.4 |
1.2 |
9.5 |
12.4 |
232 |
2×6 |
2 |
0.7 |
0.4 |
1.2 |
10.6 |
13.7 |
302 |
2×10 |
2 |
0.7 |
0.6 |
1.4 |
12.7 |
16.7 |
490 |
2×16 |
2 |
0.7 |
0.6 |
1.4 |
14.4 |
18.8 |
674 |
2×25 |
2 |
0.9 |
0.8 |
1.4 |
17.7 |
23.2 |
1040 |
2×35 |
2 |
0.9 |
0.8 |
1.6 |
20.0 |
26.0 |
1130 |
3×1.0 |
1 |
0.7 |
0.4 |
1.2 |
7.5 |
10.0 |
110 |
3×1.5 |
1 |
0.7 |
0.4 |
1.2 |
8.0 |
10.6 |
143 |
3×2.5 |
1 |
0.7 |
0.4 |
1.2 |
8.8 |
11.6 |
198 |
3×4 |
1 |
0.7 |
0.4 |
1.2 |
9.8 |
12.7 |
260 |
3×6 |
1 |
0.7 |
0.4 |
1.2 |
11.2 |
14.4 |
387 |
3×10 |
1 |
0.7 |
0.6 |
1.4 |
12.8 |
16.9 |
557 |
3×1.0 |
2 |
0.7 |
0.4 |
1.2 |
7.7 |
10.2 |
128 |
3×1.5 |
2 |
0.7 |
0.4 |
1.2 |
8.2 |
10.9 |
156 |
3×2.5 |
2 |
0.7 |
0.4 |
1.2 |
9.0 |
11.9 |
213 |
3×4 |
2 |
0.7 |
0.4 |
1.2 |
10.1 |
13.1 |
282 |
3×6 |
2 |
0.7 |
0.4 |
1.4 |
11.6 |
15.0 |
387 |
3×10 |
2 |
0.7 |
0.6 |
1.4 |
13.5 |
17.7 |
607 |
3×16 |
2 |
0.7 |
0.6 |
1.4 |
15.3 |
19.9 |
850 |
3×25 |
2 |
0.9 |
0.8 |
1.4 |
18.9 |
24.6 |
1315 |
3×35 |
2 |
0.9 |
0.8 |
1.6 |
21.3 |
27.6 |
1562 |
4×1.0 |
1 |
0.7 |
0.4 |
1.2 |
8.1 |
10.7 |
130 |
4×1.5 |
1 |
0.7 |
0.4 |
1.2 |
8.7 |
11.4 |
170 |
4×2.5 |
1 |
0.7 |
0.4 |
1.2 |
9.6 |
12.6 |
240 |
4×4 |
1 |
0.7 |
0.4 |
1.2 |
10.7 |
13.8 |
330 |
4×6 |
1 |
0.7 |
0.4 |
1.4 |
12.2 |
16.1 |
445 |
4×10 |
1 |
0.7 |
0.6 |
1.4 |
14.1 |
18.4 |
687 |
4×1.0 |
2 |
0.7 |
0.4 |
1.2 |
8.3 |
11.0 |
150 |
4×1.5 |
2 |
0.7 |
0.4 |
1.2 |
8.9 |
11.7 |
185 |
4×2.5 |
2 |
0.7 |
0.4 |
1.2 |
9.9 |
12.8 |
256 |
4×4 |
2 |
0.7 |
0.4 |
1.2 |
11.0 |
14.2 |
344 |
4×6 |
2 |
0.7 |
0.6 |
1.4 |
12.7 |
16.7 |
490 |
4×10 |
2 |
0.7 |
0.6 |
1.4 |
14.8 |
19.2 |
747 |
4×16 |
2 |
0.7 |
0.6 |
1.4 |
16.9 |
21.8 |
1055 |
4×25 |
2 |
0.9 |
0.8 |
1.6 |
21.2 |
27.5 |
1670 |
4×35 |
2 |
0.9 |
1.0 |
1.6 |
23.5 |
30.7 |
2044 |
5×1.0 |
1 |
0.7 |
0.4 |
1.2 |
8.8 |
11.5 |
157 |
5×1.5 |
1 |
0.7 |
0.4 |
1.2 |
9.4 |
12.3 |
208 |
5×2.5 |
1 |
0.7 |
0.4 |
1.2 |
10.5 |
13.6 |
295 |
5×4 |
1 |
0.7 |
0.4 |
1.4 |
12.0 |
15.9 |
422 |
5×6 |
1 |
0.7 |
0.6 |
1.4 |
13.3 |
17.5 |
551 |
5×10 |
1 |
0.7 |
0.6 |
1.4 |
15.4 |
20.0 |
858 |
5×1.0 |
2 |
0.7 |
0.4 |
1.2 |
9.0 |
11.9 |
183 |
5×1.5 |
2 |
0.7 |
0.4 |
1.2 |
9.7 |
12.6 |
227 |
5×2.5 |
2 |
0.7 |
0.4 |
1.2 |
10.7 |
13.9 |
317 |
5×4 |
2 |
0.7 |
0.6 |
1.4 |
12.4 |
16.4 |
460 |
5×6 |
2 |
0.7 |
0.6 |
1.4 |
13.8 |
18.1 |
610 |
5×10 |
2 |
0.7 |
0.6 |
1.4 |
16.2 |
20.9 |
937 |
5×16 |
2 |
0.7 |
0.8 |
1.4 |
18.5 |
24.2 |
1328 |
5×25 |
2 |
0.9 |
1.0 |
1.6 |
23.3 |
30.5 |
1860 |
5×35 |
2 |
0.9 |
1.0 |
1.6 |
25.9 |
33.6 |
2500 |
电气性能
载流容量 (Amp)根据 BS 7671:2008 table 4E2A
标称截面积 |
参考方法A (附在热绝缘墙上的导管上) |
参考方法 B (附在线槽或者墙上等的导管上) |
参考方法C(直接用夹子夹住) |
参考方法 E (在一个有孔径的电缆匣中,垂直或者水平) |
1根2芯电缆*,单相交流或直流电 |
1根3芯或4芯电缆*,三相交流电 |
1根2芯电缆*,单相交流或直流电 |
1根3芯或4芯电缆*,三相交流电 |
1根2芯电缆*,单相交流或直流电 |
1根3芯或4芯电缆*,三相交流电 |
1根2芯电缆*,单相交流或直流电 |
1根3芯或4芯电缆*,三相交流电 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
mm2 |
A |
A |
A |
A |
A |
A |
A |
A |
1.0 |
14.5 |
13 |
17 |
15 |
19 |
17 |
21 |
18 |
1.5 |
18.5 |
16.5 |
22 |
19.5 |
24 |
22 |
26 |
23 |
2.5 |
25 |
22 |
30 |
26 |
33 |
30 |
36 |
32 |
4 |
33 |
30 |
40 |
35 |
45 |
40 |
49 |
42 |
6 |
42 |
38 |
51 |
44 |
58 |
52 |
63 |
54 |
10 |
57 |
51 |
69 |
60 |
80 |
71 |
86 |
75 |
16 |
76 |
68 |
91 |
80 |
107 |
96 |
115 |
100 |
25 |
99 |
89 |
119 |
105 |
138 |
119 |
149 |
127 |
35 |
121 |
109 |
146 |
128 |
171 |
147 |
185 |
158 |
注:有无保护导线。
电压降(A/M)根据BS 7671:2008 table 4E2B
导体截面积 |
2芯电缆,直流电 |
2芯电缆*,单相交流电 |
3芯或4芯电缆*,三相交流电 |
1 |
2 |
3 |
4 |
mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
1.0 |
46 |
46 |
40 |
1.5 |
31 |
31 |
27 |
2.5 |
19 |
19 |
16 |
4 |
12 |
12 |
10 |
6 |
7.9 |
7.9 |
6.8 |
10 |
4.7 |
4.7 |
4.0 |
16 |
2.9 |
2.9 |
2.5 |
|
|
r |
x |
z |
r |
x |
z |
25 |
1.85 |
1.85 |
0.160 |
1.90 |
1.60 |
0.140 |
1.65 |
35 |
1.35 |
1.35 |
0.155 |
1.35 |
1.15 |
0.135 |
1.15 |
