300/500V BS 7211标准交联聚乙烯绝缘低烟无卤护套电力缆(2-3芯)

FTX200 05RZ1-U/R (CU/XLPE/LSZH 300/500V Class 1/2)

BS Code: 6242B/6243B

应用

BS 7211 300/500V 交联聚乙烯绝缘低烟无卤护套电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准符合 BS 7211:2012

防火性能

阻燃性(单根垂直线缆测试) IEC 60332-1-2; EN 60332-1-2
降低火蔓延(垂直安装的成束电缆测试) IEC 60332-3-24; EN 60332-3-24
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

300/500V

电缆结构

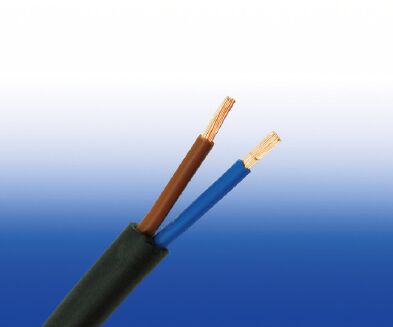

300/500V XLPE绝缘LSZH护套电力电缆 电力电缆BS 7211(2-3芯)
导体 退火铜导体,实心或绞合,符合 BS EN 60228 class 1 or class 2.
绝缘 根据BS 7655-1.3, GP8型XLPE。 根据EN 50363-5交联聚烯烃材料EI 5型可提供选择。
CPC(电路保护导体) 裸铜导体。
外护套 根据bs7655 -6.1挤压出的LSZH型LTS 2。
外护套可选 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能

色码

绝缘颜色 2芯:棕色和蓝色,或,2x1.0和2x1.5电缆,棕色和棕色。
3芯:棕色,黑色(中心)和灰色。
CPC位置 2芯:在同一平面内置于芯体之间。
3芯:在同一平面的黑芯与灰芯之间居中放置。
护套颜色 白色;其他颜色可根据要求提供。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
最小弯曲半径:
  OD<8mm:
4 × OD
  8mm≤OD≤12mm: 5 × OD
  OD>12mm: 6 × OD

结构参数

导体 FTX200 05RZ1-U/R
芯数 × 截面积 导体类型 标称绝缘厚度 CPC标称截面积 CPC类型 标称护套厚度 最小总尺寸 最大总尺寸 大约重量
No.×mm2   mm mm2   mm mm mm kg/km
2×1.0 1 0.7 1.0 1 0.9 4.1×7.6 5.0×9.2 68
2×1.5 1 0.7 1.0 1 0.9 4.4×8.1 5.3×9.7 85
2×2.5 1 0.7 1.5 1 1.0 4.9×9.3 6.0×11.2 120
3×1.0 1 0.7 1.0 1 0.9 4.1×10.0 5.0×12.1 91
3×1.5 1 0.7 1.0 1 0.9 4.4×10.7 5.3×12.9 115
3×2.5 1 0.7 1.5 1 1.0 4.9×12.0 6.0×14.6 170
2×1.0 2 0.7 1.0 1 0.9 4.2×7.8 5.1×9.4 73
2×1.5 2 0.7 1.0 1 0.9 4.5×8.3 5.4×10.0 90
2×2.5 2 0.7 1.5 1 1.0 5.0×9.5 6.1×11.4 125
2×4 2 0.7 1.5 1 1.0 5.5×10.4 6.7×12.6 175
2×6 2 0.7 2.5 1 1.1 6.2×12.0 7.5×14.6 240
2×10 2 0.7 4.0 2 1.2 7.3×14.5 8.8×17.5 390
2×16 2 0.7 6.0 2 1.3 8.4×17.0 10.1×20.5 560
3×4 2 0.7 1.5 1 1.0 5.5×14.0 6.7×16.9 196
3×6 2 0.7 2.5 1 1.1 6.2×16.2 7.5×19.5 291
3×10 2 0.7 4.0 2 1.2 7.3×19.5 8.8×23.6 440
3×16 2 0.7 6.0 2 1.3 8.4×22.8 10.1×27.6 670

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp)根据 BS 7671:2008 table 4E2A

导体截面积 参考方法 A (附在热绝缘墙上的导管上) 参考方法 B (附在线槽或者墙上等的导管上) 参考方法C(直接用夹子夹住) 参考方法 E (在一个有孔径的电缆匣中,垂直或者水平)
1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆, 三相交流电 1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆三相交流电 1根2芯电缆*,单相交流或直流电 1根3芯或4芯电缆三相交流电
1 2 3 4 5 6 7 8 9
mm2 A A A A A A A A
1.0 14.5 13 17 15 19 17 21 18
1.5 18.5 16.5 22 19.5 24 22 26 23
2.5 25 22 30 26 33 30 36 32
4 33 30 40 35 45 40 49 42
6 42 38 51 44 58 52 63 54
10 57 51 69 60 80 71 86 75
16 76 68 91 80 107 96 115 100
注:有无保护导线。

电压降(A/M)根据BS 7671:2008 table 4E2B

导体截面积 2芯电缆,直流电 2芯电缆*,单相交流电 3芯或4芯电缆, 三相交流电
1 2 3 4
mm2 mV/A/m mV/A/m mV/A/m
1.0 46 46 40
1.5 31 31 27
2.5 19 19 16
4 12 12 10
6 7.9 7.9 6.8
10 4.7 4.7 4.0
16 2.9 2.9 2.5
