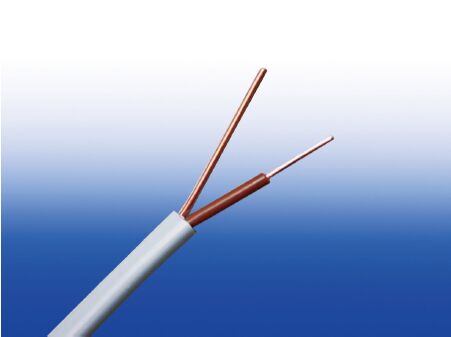

300/500V BS 7211标准XLPE绝缘LSZH护套电力电缆(单芯)
FTX300 05RZ1-U (CU/XLPE/LSZH 300/500V Class 1)
BS Code: 6241B
应用
BS 7211 300/500V XLPE绝缘LSZH护套电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
标准符合 BS 7211:2012
防火性能
额定电压
300/500V
| 阻燃性（单根垂直线缆测试） |
IEC 60332-1-2; EN 60332-1-2 |
| 降低火蔓延（垂直安装的成束电缆测试） |
IEC 60332-3-24; EN 60332-3-24 |
| 无卤 |
IEC 60754-1; EN 50267-2-1 |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2 |
| 最小烟雾释放 |
IEC 61034-2; EN 61034-2 |

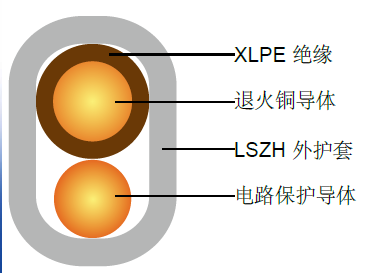

电缆结构
| 导体 |
实心退火铜，符合BS EN 60228 class 1。 |
| 绝缘 |
根据BS 7655-1.3, GP8型XLPE。
根据EN 50363-5交联聚烯烃材料EI 5型可提供选择。 |
| CPC(电路保护导体) |
裸铜导体。 |
| 外护套 |
根据bs7655 -6.1挤压出的LSZH型LTS 2。 |
| 外护套可选 |
可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能 |
色码
| 绝缘颜色 |
棕色或蓝色。 |
| 护套颜色 |
白色;其他颜色可根据要求提供。 |
物理性能和热性能
| 最大工作温度范围 |
90°C |
| 最大短路温度(5s): |
250°C |
| 最小弯曲半径: |
4 x OD |
结构参数
| 导体 |
FTX300 05RZ1-U |
| 芯数× 截面积 |
导体类型 |
标称绝缘厚度 |
CPC截面积 |
CPC类型 |
标称绝缘厚度 |
最小总尺寸 |
最大总尺寸 |
大约重量 |
| No.×mm2 |
|
mm |
mm2 |
|
mm |
mm |
mm |
kg/km |
| 1×1.0 |
1 |
0.70 |
1.0 |
1 |
0.9 |
4.1x5.2 |
5.0x6.3 |
45 |
| 1×1.5 |
1 |
0.70 |
1.0 |
1 |
0.9 |
4.4x5.4 |
5.3x6.6 |
55 |
电气性能
载流容量 (Amp)根据 BS 7671:2008 table 4E1A
| 导体截面积 |
参考方法 A (附在热绝缘墙上的导管上) |
参考方法 B (附在线槽或者墙上等的导管上) |
参考方法 C
(直接用夹子夹住) |
| 2根电缆单相交流或者直流电 |
3根或4根电缆三相交流电 |
2根电缆单相交流或者直流电 |
3根或4根电缆，三相交流电 |
2根电缆单相交流或者直流电电缆水平相邻 |
3根或4根电缆，
三相交流电水平相邻或三相相邻 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
| mm2 |
A |
A |
A |
A |
A |
A |
| 1.0 |
14 |
13 |
17 |
15 |
19 |
17.5 |
| 1.5 |
19 |
17 |
23 |
20 |
25 |
23 |
电压降（A/M）根据BS 7671:2008 table 4E1B
| 导体截面积 |
2根电缆直流电 |
2根电缆, 单相交流电 |
3根或4根电缆，三相交流电 |
| 参考方法A&B(附在线槽或导管上) |
参考方法 C, F& G (直接用线夹夹住，置于电缆槽中或暴露在空气中 ) |
参考方法A&B(附在线槽或导管上) |
参考方法C, F&G
(直接用线夹夹住，置于电缆槽中或暴露在空气中) |
| 电缆相邻分开 |
Cables 隔开* |
电缆三相相邻分开 |
电缆水平相邻分开 |
电缆水平隔开 |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
| mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
| 1.0 |
46 |
46 |
46 |
46 |
40 |
40 |
40 |
40 |
| 1.5 |
31 |
31 |
31 |
31 |
27 |
27 |
27 |
27 |
注:*电缆间距大于一根电缆直径，电压降大。
