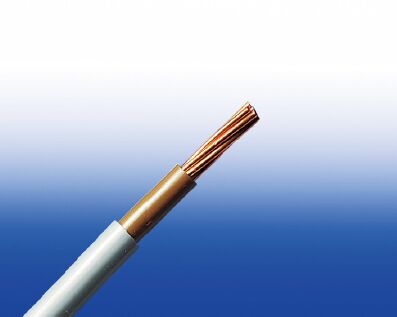

450/750V BS 7211标准XLPE绝缘LSZH护套阻燃电力电缆(单芯)
FTX300 07RZ1-U/R (CU/XLPE/LSZH 450/750V Class 1/2)
BS Code: 6181B
防火阻燃电缆应用
BS 7211标准450/750V XLPE绝缘LSZH护套防火阻燃电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
防火阻燃电缆标准
设计标准符合bs en 50525-3-41(旧标准 bs 7211)
认证:
TUV 认证(Z1 17 08 98200 009)
防火性能
阻燃性(单根垂直线缆测试) |
IEC 60332-1-2; EN 60332-1-2 |
降低火蔓延(垂直安装的成束电缆测试) |
IEC 60332-3-24; EN 60332-3-24 |
无卤 |
IEC 60754-1; EN 50267-2-1 |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2 |
最小烟雾释放 |
IEC 61034-2; EN 61034-2 |
额定电压
450/750V

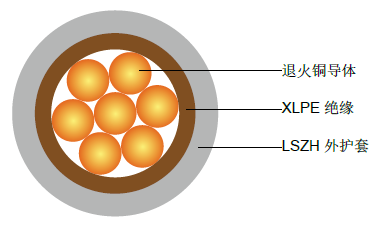

防火阻燃电缆结构
导体 |
退火铜导体,实心或绞合,符合 BS EN 60228 class 1 / class 2. |
绝缘 |
根据BS 7655-1.3, GP8型XLPE。
根据EN 50363-5交联聚烯烃材料EI 5型可提供选择。 |
外护套 |
挤压LTS 4型LSZH符合BS 7655-6.1。 |
外护套可选 |
可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。 |
色码
绝缘颜色 |
棕色或蓝色。 |
护套颜色 |
白色;其他颜色可根据要求提供。 |
物理性能和热性能
最大工作温度范围 |
90°C |
最大短路温度(5s): |
250°C |
最小弯曲半径: |
OD<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD |
防火阻燃电缆结构参数
导体 |
FTX300 07RZ1-U/R |
芯数× 截面积 |
导体类型 |
标称绝缘厚度 |
标称护套厚度 |
最小外径 |
最大外径 |
大约重量 |
No.×mm2 |
|
mm |
mm |
mm |
mm |
kg/km |
1×1.0 |
1 |
0.7 |
0.8 |
3.9 |
4.8 |
26 |
1×1.5 |
1 |
0.7 |
0.8 |
4.2 |
5.0 |
34 |
1×2.5 |
1 |
0.7 |
0.8 |
4.6 |
5.5 |
46 |
1×4 |
1 |
0.7 |
0.8 |
5.2 |
6.3 |
65 |
1×6 |
1 |
0.7 |
0.8 |
5.7 |
6.8 |
90 |
1×1.0 |
2 |
0.7 |
0.8 |
4.0 |
4.9 |
31 |
1×1.5 |
2 |
0.7 |
0.8 |
4.3 |
5.2 |
39 |
1×2.5 |
2 |
0.7 |
0.8 |
4.7 |
5.6 |
51 |
1×4 |
2 |
0.7 |
0.9 |
5.3 |
6.4 |
72 |
1×6 |
2 |
0.7 |
0.9 |
5.9 |
7.1 |
99 |
1×10 |
2 |
0.7 |
0.9 |
6.7 |
8.1 |
141 |
1×16 |
2 |
0.7 |
0.9 |
7.6 |
9.2 |
205 |
1×25 |
2 |
0.9 |
1.0 |
9.4 |
11.4 |
318 |
1×35 |
2 |
0.9 |
1.1 |
10.6 |
12.8 |
482 |
电气性能
载流容量 (Amp)根据 BS 7671:2008 table 4E1A
导体截面积 |
参考方法A (附在热绝缘墙上的导管上) |
参考方法 B (附在线槽或者墙上等的导管上) |
参考方法C(直接用夹子夹住) |
参考方法 F (在一个有孔径的电缆匣中,垂直或者水平) |
参考方法G(暴露在空气中),间距为一根电缆直径 |
2根电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
2根电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
2根电缆单相交流或者直流电电缆水平分开或者相邻 |
3根或者4根电缆三相交流电电缆水平分开或者相邻或三相分开 |
2根电缆单相交流或者直流电电缆水平分开 |
3根电缆三相交流电电缆水平分开 |
3根电缆三相交流电电缆三相分开 |
2根电缆单相交流或者直流电或3根电缆三相交流电电缆水平分开 |
水平 |
垂直 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
mm2 |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
A |
1.0 |
14 |
13 |
17 |
15 |
19 |
17.5 |
- |
- |
- |
- |
- |
1.5 |
19 |
17 |
23 |
20 |
25 |
23 |
- |
- |
- |
- |
- |
2.5 |
26 |
23 |
31 |
28 |
34 |
31 |
- |
- |
- |
- |
- |
4 |
35 |
31 |
42 |
37 |
46 |
41 |
- |
- |
- |
- |
- |
6 |
45 |
40 |
54 |
48 |
59 |
54 |
- |
- |
- |
- |
- |
10 |
61 |
54 |
75 |
66 |
81 |
74 |
- |
- |
- |
- |
- |
16 |
81 |
73 |
100 |
88 |
109 |
99 |
- |
- |
- |
- |
- |
25 |
106 |
95 |
133 |
117 |
143 |
130 |
161 |
141 |
135 |
182 |
161 |
35 |
131 |
117 |
164 |
144 |
176 |
161 |
200 |
176 |
169 |
226 |
201 |
电压降(A/M)根据BS 7671:2008 table 4E1B
导体截面积 |
2根电缆直流电 |
2根电缆, 单相交流电 |
3根或4根电缆,三相交流电 |
参考方法A&B(附在线槽或导管上) |
参考方法 C, F& G (直接用线夹夹住,置于电缆槽中或暴露在空气中 ) |
参考方法A&B(附在线槽或导管上) |
参考方法 C, F& G (直接用线夹夹住,置于电缆槽中或暴露在空气中 ) |
电缆相邻分开 |
电缆隔开* |
电缆三相分开 |
电缆水平分开 |
电缆水平隔开 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
mm2 |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
1.0 |
46 |
46 |
46 |
46 |
40 |
40 |
40 |
40 |
1.5 |
31 |
31 |
31 |
31 |
27 |
27 |
27 |
27 |
2.5 |
19 |
19 |
19 |
19 |
16 |
16 |
16 |
16 |
4 |
12 |
12 |
12 |
12 |
10 |
10 |
10 |
10 |
6 |
7.9 |
7.9 |
7.9 |
7.9 |
6.8 |
6.8 |
6.8 |
6.8 |
10 |
4.7 |
4.7 |
4.7 |
4.7 |
4.0 |
4.0 |
4.0 |
4.0 |
16 |
2.9 |
2.9 |
2.9 |
2.9 |
2.5 |
2.5 |
2.5 |
2.5 |
|
|
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
r |
x |
z |
25 |
1.85 |
1.85 |
0.31 |
1.90 |
1.85 |
0.190 |
1.85 |
1.85 |
0.28 |
1.85 |
1.60 |
0.27 |
1.65 |
1.60 |
0.165 |
1.60 |
1.60 |
0.190 |
1.60 |
1.60 |
0.27 |
1.65 |
35 |
1.35 |
1.35 |
0.29 |
1.35 |
1.35 |
0.180 |
1.35 |
1.35 |
0.27 |
1.35 |
1.15 |
0.25 |
1.15 |
1.15 |
0.155 |
1.15 |
1.15 |
0.180 |
1.15 |
1.15 |
0.26 |
1.20 |
注:*电缆间距大于一根电缆直径将导致较大的电压降。
r =工作温度下导体电阻
x =电抗
z =阻抗
