  首页产品FIRETOX LSZH 阻燃电力控制电缆

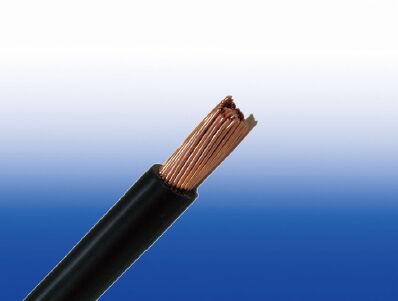

450/750V BS EN 50525-3-41标准LSZH绝缘阻燃电力电缆(单芯)

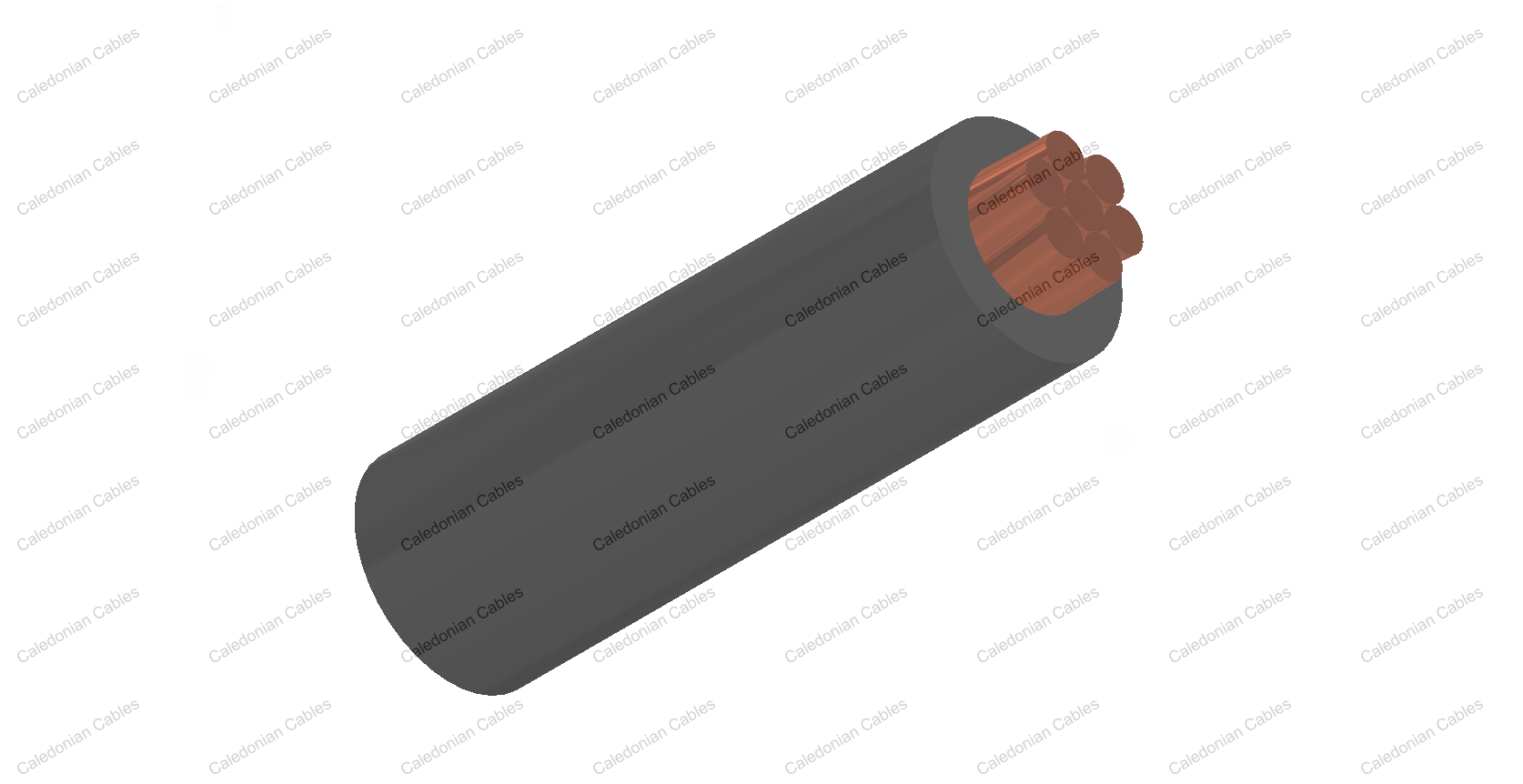

FTX100 07Z-U/R/K (CU/LSZH 450/750V Class 1/2/5)

BS Code: 6491B

HAR Code: H07Z-U/R/K

应用

BS EN 50525-3-41 450/750V LSZH绝缘无护套阻燃电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准符合 BS EN 50525-3-41(旧标准 BS 7211)

防火性能

阻燃性（单根垂直线缆测试） IEC 60332-1-2; EN 60332-1-2
无卤 IEC 60754-1; EN 50267-2-1
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2
最小烟雾释放 IEC 61034-2; EN 61034-2

额定电压

450/750V

电缆结构

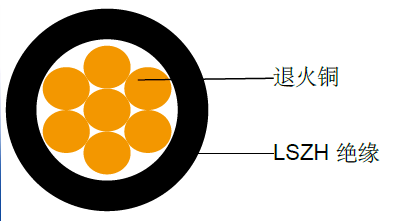

450/750V BS EN 50525-3-41标准LSZH绝缘无护套电力电缆(单芯) BS EN 50525-3-41标准LSZH绝缘阻燃电力电缆
导体 铜导体符合BS EN 60228 1/2/5类
H07Z-U: 1.5-10mm2 Class 1实心铜导体根据BS EN 60228.
H07Z-R: 1.5-630mm2 Class 2 绞合铜导体根据BS EN 60228.
H07Z-K: 1.5-240mm2 Class 5 绞合铜导体根据BS EN 60228.
绝缘 交联聚烯烃材料类型EI 5按照en50363 -5。
绝缘可选 可提供防紫外线，耐烃，防油，防啮齿动物，防白蚁等性能

色码

黑色、蓝色、棕色、灰色、橙色、粉色、红色、绿松石色、紫色、白色、绿色和黄色。

物理性能和热性能

最大工作温度范围 90°C
最大短路温度(5s): 250°C
最小弯曲半径: D<8mm: 4 × OD
8mm≤OD≤12mm: 5 × OD
OD>12mm: 6 × OD

结构参数

导体 FTX100 07Z-U/R/K
芯数× 截面积 导体类型 标称绝缘厚度 最小外径 最大外径 大约重量
No.×mm2 　 mm mm mm kg/km
1×1.5 1 0.7 2.6 3.3 22
1×2.5 1 0.8 3.2 4.0 35
1×4 1 0.8 3.6 4.6 52
1×6 1 0.8 4.1 5.2 73
1×10 1 1.0 5.3 6.6 122
1×1.5 2 0.7 2.7 3.4 24
1×2.5 2 0.8 3.3 4.1 37
1×4 2 0.8 3.8 4.7 54
1×6 2 0.8 4.3 5.4 76
1×10 2 1.0 5.6 7.0 127
1×16 2 1.0 6.4 8.0 191
1×25 2 1.2 8.1 10.1 301
1×35 2 1.2 9.0 11.3 405
1×50 2 1.4 10.6 13.2 550
1×70 2 1.4 12.1 15.1 774
1×95 2 1.6 14.1 17.6 1069
1×120 2 1.6 15.6 19.4 1333
1×150 2 1.8 17.3 21.6 1640
1×185 2 2.0 19.3 24.1 2055
1×240 2 2.2 22.0 27.5 2690
1×300 2 2.4 24.5 30.6 3364
1×400 2 2.6 27.5 34.3 4252
1×500 2 2.8 30.5 38.2 5343
1×630 2 2.8 34.0 42.5 6868
1×1.5 5 0.7 2.8 3.5 23
1×2.5 5 0.8 3.4 4.3 37
1×4 5 0.8 3.9 4.9 54
1×6 5 0.8 4.4 5.5 76
1×10 5 1.0 5.7 7.1 128
1×16 5 1.0 6.7 8.4 191
1×25 5 1.2 8.4 10.6 297
1×35 5 1.2 9.7 12.1 403
1×50 5 1.4 11.5 14.4 577
1×70 5 1.4 13.2 16.6 803
1×95 5 1.6 15.1 18.8 1066
1×120 5 1.6 16.7 20.9 1332
1×150 5 1.8 18.6 23.3 1660
1×185 5 2.0 20.6 25.8 2030
1×240 5 2.2 23.5 29.4 2659

电气性能

导体工作温度 90°C
环境温度 30°C

载流容量 (Amp)根据 BS 7671:2008 table 4E1A

导体截面积 参考方法
A (附在热绝缘墙上的导管上)		 参考方法
B (附在线槽或者墙上等的导管上)		 参考方法 C
(直接用夹子夹住)		 参考方法 F (在一个有孔径的电缆匣中，垂直或者水平)相邻 参考方法 G (暴露在空气中)间隔一电缆的距离
2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电电缆水平分开或者相邻 3根或者4根电缆三相交流电电缆水平相邻分开或三相相邻分开 2根电缆单相交流或者直流电电缆水平分开 3根电缆三相交流电电缆水平分开 3根电缆三相交流电电缆三相分开 2根电缆单相交流或者直流电或3根电缆三相交流电电缆水平分开
水平 垂直
1 2 3 4 5 6 7 8 9 10 11 12
mm2 A A A A A A A A A A A
1.5 19 17 23 20 25 23 - - - - -
2.5 26 23 31 28 34 31 - - - - -
4 35 31 42 37 46 41 - - - - -
6 45 40 54 48 59 54 - - - - -
10 61 54 75 66 81 74 - - - - -
16 81 73 100 88 109 99 - - - - -
25 106 95 133 117 143 130 161 141 135 182 161
35 131 117 164 144 176 161 200 176 169 226 201
50 158 141 198 175 228 209 242 216 207 275 246
70 200 179 253 222 293 268 310 279 268 353 318
95 241 216 306 269 355 326 377 342 328 430 389
120 278 249 354 312 413 379 437 400 383 500 454
150 318 285 393 342 476 436 504 464 444 577 527
185 362 324 449 384 545 500 575 533 510 661 605
240 424 380 528 450 644 590 679 634 607 781 719
300 486 435 603 514 743 681 783 736 703 902 833
400 - - 683 584 868 793 940 868 823 1085 1008
500 - - 783 666 990 904 1083 998 946 1253 1169
630 - - 900 764 1130 1033 1254 1151 1088 1454 1362

电压降（A/M）根据BS 7671:2008 table 4E1B

导体截面积 2根电缆直流电 2根电缆, 单相交流电 3根或4根电缆，三相交流电
参考方法A&B(附在线槽或导管上) 参考方法 C, F&G (直接用线夹夹住，置于电缆槽中或暴露在空气中 ) 参考方法A&B(附在线槽或导管上) 参考方法C, F&G(直接用线夹夹住，置于电缆槽中或暴露在空气中)
电缆三相分开 电缆水平分开 电缆水平隔开
电缆相邻分开 电缆隔开*
1 2 3 4 5 6 7 8 9
mm2 mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31 31 31 31 27 27 27 27
2.5 19 19 19 19 16 16 16 16
4 12 12 12 12 10 10 10 10
6 7.9 7.9 7.9 7.9 6.8 6.8 6.8 6.8
10 4.7 4.7 4.7 4.7 4.0 4.0 4.0 4.0
16 2.9 2.9 2.9 2.9 2.5 2.5 2.5 2.5
　 　 r x z r x z r x z r x z r x z r x z r x z
25 1.85 1.85 0.31 1.90 1.85 0.190 1.85 1.85 0.28 1.85 1.60 0.27 1.65 1.60 0.165 1.60 1.60 0.190 1.60 1.60 0.27 1.65
35 1.35 1.35 0.29 1.35 1.35 0.180 1.35 1.35 0.27 1.35 1.15 0.25 1.15 1.15 0.155 1.15 1.15 0.180 1.15 1.15 0.26 1.20
50 0.99 1.00 0.29 1.05 0.99 0.180 1.00 0.99 0.27 1.00 0.87 0.25 0.90 0.86 0.155 0.87 0.86 0.180 0.87 0.86 0.26 0.89
70 0.68 0.70 0.28 0.75 0.68 0.175 0.71 0.68 0.26 0.73 0.60 0.24 0.65 0.59 0.150 0.61 0.59 0.175 0.62 0.59 0.25 0.65
95 0.49 0.51 0.27 0.58 0.49 0.170 0.52 0.49 0.26 0.56 0.44 0.23 0.50 0.43 0.145 0.45 0.43 0.170 0.46 0.43 0.25 0.49
120 0.39 0.41 0.26 0.48 0.39 0.165 0.43 0.39 0.25 0.47 0.35 0.23 0.42 0.34 0.140 0.37 0.34 0.165 0.38 0.34 0.24 0.42
150 0.32 0.33 0.26 0.43 0.32 0.165 0.36 0.32 0.25 0.41 0.29 0.23 0.37 0.28 0.140 0.31 0.28 0.165 0.32 0.28 0.24 0.37
185 0.25 0.27 0.26 0.37 0.26 0.165 0.30 0.25 0.25 0.36 0.23 0.23 0.32 0.22 0.140 0.26 0.22 0.165 0.28 0.22 0.24 0.33
240 0.190 0.21 0.26 0.33 0.20 0.160 0.25 0.195 0.25 0.31 0.185 0.22 0.29 0.170 0.140 0.22 0.170 0.165 0.24 0.170 0.24 0.29
300 0.155 0.175 0.25 0.31 0.160 0.160 0.22 0.155 0.25 0.29 0.150 0.22 0.27 0.140 0.140 0.195 0.135 0.160 0.21 0.135 0.24 0.27
400 0.120 0.140 0.25 0.29 0.130 0.155 0.20 0.125 0.24 0.27 0.125 0.22 0.25 0.110 0.135 0.175 0.110 0.160 0.195 0.110 0.24 0.26
500 0.093 0.120 0.25 0.28 0.105 0.155 0.185 0.098 0.24 0.26 0.100 0.22 0.24 0.090 0.135 0.160 0.088 0.160 0.180 0.085 0.24 0.25
630 0.072 0.100 0.25 0.27 0.086 0.155 0.175 0.078 0.24 0.25 0.088 0.21 0.23 0.074 0.135 0.150 0.071 0.160 0.170 0.068 0.23 0.24

注:*电缆间距大于一根电缆直径将导致较大的电压降。
r =工作温度下导体电阻
x =电抗
z =阻抗
