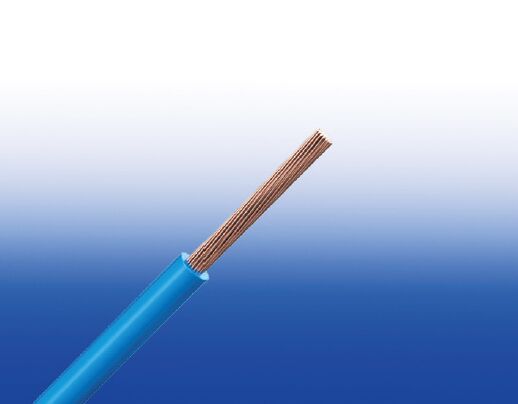

450/750V BS EN 50525-3-31标准LSZH绝缘阻燃电力缆(单芯)
FTX100 07Z1-U/R/K (CU/LSZH 450/750V Class 1/2/5)
HAR Code: H07Z1-U/R/K
阻燃防火电力缆应用
BS EN 50525-3-31 450/750V LSZH绝缘阻燃电力电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
阻燃防火电力缆标准
标准符合 BS EN 50525-3-31
防火性能
阻燃性(单根垂直线缆测试) | IEC 60332-1-2; EN 60332-1-2 |
降低火蔓延(垂直安装的成束电缆测试) | IEC 60332-3-24; EN 60332-3-24 |
无卤 | IEC 60754-1; EN 50267-2-1 |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2 |
最小烟雾释放 | IEC 61034-2; EN 61034-2 |
额定电压
450/750V

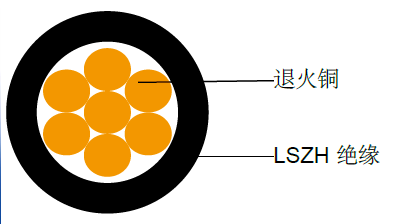

阻燃防火电力电缆结构
导体 | 铜导体符合BS EN 60228 1/2/5类 H07Z1-U: 1.5-10mm2 Class 1实心铜导体根据BS EN 60228. H07Z1-R: 1.5-630mm2 Class 2 绞合铜导体根据BS EN 60228. H07Z1-K: 1.5-240mm2 Class 5 绞合铜导体根据BS EN 60228. |
绝缘 | EN 50363-7 TI 7型热塑性化合物。 |
绝缘可选 | 可提供防紫外线,耐烃,防油,防啮齿动物,防白蚁等性能。 |
色码
黑色、蓝色、棕色、灰色、橙色、粉色、红色、绿松石色、紫色、白色、绿色和黄色。物理性能和热性能
最大工作温度范围 | 70°C |
最大短路温度(5s): | 160°C |
最小弯曲半径: | OD<8mm: 4 × OD 8mm≤OD≤12mm: 5 × OD OD>12mm: 6 × OD |
阻燃防火电力缆结构参数
导体 | FTX100 07Z1-U/R/K | ||||
---|---|---|---|---|---|
芯数× 截面积 | 导体类型 | 标称绝缘厚度 | 最小外径 | 最大外径 | 大约重量 |
No.×mm2 | mm | mm | mm | kg/km | |
1×1.5 | 1 | 0.7 | 2.6 | 3.2 | 22 |
1×2.5 | 1 | 0.8 | 3.2 | 3.9 | 35 |
1×4 | 1 | 0.8 | 3.6 | 4.4 | 52 |
1×6 | 1 | 0.8 | 4.1 | 5.0 | 73 |
1×10 | 1 | 1.0 | 5.3 | 6.4 | 122 |
1×1.5 | 2 | 0.7 | 2.7 | 3.3 | 24 |
1×2.5 | 2 | 0.8 | 3.3 | 4.0 | 37 |
1×4 | 2 | 0.8 | 3.8 | 4.6 | 54 |
1×6 | 2 | 0.8 | 4.3 | 5.2 | 76 |
1×10 | 2 | 1.0 | 5.6 | 6.7 | 127 |
1×16 | 2 | 1.0 | 6.4 | 7.8 | 191 |
1×25 | 2 | 1.2 | 8.1 | 9.7 | 301 |
1×35 | 2 | 1.2 | 9.0 | 10.9 | 405 |
1×50 | 2 | 1.4 | 10.6 | 12.8 | 550 |
1×70 | 2 | 1.4 | 12.1 | 14.6 | 774 |
1×95 | 2 | 1.6 | 14.1 | 17.1 | 1069 |
1×120 | 2 | 1.6 | 15.6 | 18.8 | 1333 |
1×150 | 2 | 1.8 | 17.3 | 20.9 | 1640 |
1×185 | 2 | 2.0 | 19.3 | 23.3 | 2055 |
1×240 | 2 | 2.2 | 22.0 | 26.6 | 2690 |
1×300 | 2 | 2.4 | 24.5 | 29.6 | 3364 |
1×400 | 2 | 2.6 | 27.5 | 33.2 | 4252 |
1×500 | 2 | 2.8 | 30.5 | 36.9 | 5343 |
1×630 | 2 | 2.8 | 34.0 | 41.1 | 6868 |
1×1.5 | 5 | 0.7 | 2.8 | 3.4 | 23 |
1×2.5 | 5 | 0.8 | 3.4 | 4.1 | 37 |
1×4 | 5 | 0.8 | 3.9 | 4.8 | 54 |
1×6 | 5 | 0.8 | 4.4 | 5.3 | 76 |
1×10 | 5 | 1.0 | 5.7 | 6.8 | 128 |
1×16 | 5 | 1.0 | 6.7 | 8.1 | 191 |
1×25 | 5 | 1.2 | 8.4 | 10.2 | 297 |
1×35 | 5 | 1.2 | 9.7 | 11.7 | 403 |
1×50 | 5 | 1.4 | 11.5 | 13.9 | 577 |
1×70 | 5 | 1.4 | 13.2 | 16.0 | 803 |
1×95 | 5 | 1.6 | 15.1 | 18.2 | 1066 |
1×120 | 5 | 1.6 | 16.7 | 20.2 | 1332 |
1×150 | 5 | 1.8 | 18.6 | 22.5 | 1660 |
1×185 | 5 | 2.0 | 20.6 | 24.9 | 2030 |
1×240 | 5 | 2.2 | 23.5 | 28.4 | 2659 |
电气性能
导体工作温度 | 70°C |
环境温度 | 30°C |
载流容量 (Amp)根据 BS 7671:2008 table 4D1A
导体截面积 | 参考方法 A (附在热绝缘墙上的导管上) | 参考方法 B (附在线槽或者墙上等的导管上) | 参考方法C(直接用夹子夹住) | 参考方法 F (在一个有孔径的电缆匣中,垂直或者水平) | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|
电缆相邻 | 电缆隔开 | ||||||||||
2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电电缆水平分开或者相邻 | 3根或者4根电缆三相交流电电缆水平分开或三相分开 | 2根电缆单相交流或者直流电电缆水平分开 | 3根电缆三相交流电电缆水平分开 | 3根电缆三相交流电电缆三相分开 | 2根电缆单相交流或者直流电或3根电缆三相交流电电缆水平分开 | ||
水平 | 垂直 | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
mm2 | A | A | A | A | A | A | A | A | A | A | A |
1.5 | 14.5 | 13.5 | 17.5 | 15.5 | 20 | 18 | - | - | - | - | - |
2.5 | 20 | 18 | 24 | 21 | 27 | 25 | - | - | - | - | - |
4 | 26 | 24 | 32 | 28 | 37 | 33 | - | - | - | - | - |
6 | 34 | 31 | 41 | 36 | 47 | 43 | - | - | - | - | - |
10 | 46 | 42 | 57 | 50 | 65 | 59 | - | - | - | - | - |
16 | 61 | 56 | 76 | 68 | 87 | 79 | - | - | - | - | - |
25 | 80 | 73 | 101 | 89 | 114 | 104 | 131 | 114 | 110 | 146 | 130 |
35 | 99 | 89 | 125 | 110 | 141 | 129 | 162 | 143 | 137 | 181 | 162 |
50 | 119 | 108 | 151 | 134 | 182 | 167 | 196 | 174 | 167 | 219 | 197 |
70 | 151 | 136 | 192 | 171 | 234 | 214 | 251 | 225 | 216 | 281 | 254 |
95 | 182 | 164 | 232 | 207 | 284 | 261 | 304 | 275 | 264 | 341 | 311 |
120 | 210 | 188 | 269 | 239 | 330 | 303 | 352 | 321 | 308 | 396 | 362 |
150 | 240 | 216 | 300 | 262 | 381 | 349 | 406 | 372 | 356 | 456 | 419 |
185 | 273 | 245 | 341 | 296 | 436 | 400 | 463 | 427 | 409 | 521 | 480 |
240 | 321 | 286 | 400 | 346 | 515 | 472 | 546 | 507 | 485 | 615 | 569 |
300 | 367 | 328 | 458 | 394 | 594 | 545 | 629 | 587 | 561 | 709 | 659 |
400 | - | - | 546 | 467 | 694 | 634 | 754 | 689 | 656 | 852 | 795 |
500 | - | - | 626 | 533 | 792 | 723 | 868 | 789 | 749 | 982 | 920 |
630 | - | - | 720 | 611 | 904 | 826 | 1005 | 905 | 855 | 1138 | 1070 |
电压降(A/M)根据BS 7671:2008 table 4D1B
导体截面积 | 2根电缆直流电 | 2根电缆, 单相交流电 | 3根或4根电缆,三相交流电 | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
参考方法A&B(附在线槽或导管上) | 参考方法C & F(直接用线夹夹住,置于电缆槽中或暴露在空气中) | 参考方法A & B (附在线槽或导管上) |
参考方法C & F (直接用线夹夹住,置于电缆槽中或暴露在空气中) |
|||||||||||||||||||
电缆三相分开 | 电缆水平分开 | 电缆水平隔开 | ||||||||||||||||||||
电缆相邻分开 | 电缆隔开* | |||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||||||||||
mm2 | mV/A/m | mV/A/m | mV/A/m | mV/A/m | mV/A/m | mV/A/m | mV/A/m | |||||||||||||||
1.5 | 29 | 29 | 29 | 29 | 25 | 25 | 25 | 25 | ||||||||||||||
2.5 | 18 | 18 | 18 | 18 | 15 | 15 | 15 | 15 | ||||||||||||||
4 | 11 | 11 | 11 | 11 | 9.5 | 9.5 | 95 | 9.5 | ||||||||||||||
6 | 7.3 | 7.3 | 7.3 | 7.3 | 6.4 | 6.4 | 6.4 | 6.4 | ||||||||||||||
10 | 4.4 | 4.4 | 4.4 | 4.4 | 3.8 | 3.8 | 3.8 | 3.8 | ||||||||||||||
16 | 2.8 | 2.8 | 2.8 | 2.8 | 2.4 | 2.4 | 2.4 | 2.4 | ||||||||||||||
r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | ||
25 | 1.75 | 1.80 | 0.33 | 1.80 | 1.75 | 0.20 | 1.75 | 1.75 | 0.29 | 1.80 | 1.50 | 0.29 | 1.55 | 1.50 | 0.175 | 1.50 | 1.50 | 0.25 | 1.55 | 1.50 | 0.32 | 1.55 |
35 | 1.25 | 1.30 | 0.31 | 1.30 | 1.25 | 0.195 | 1.25 | 1.25 | 0.28 | 1.30 | 1.10 | 0.27 | 1.10 | 1.10 | 0.170 | 1.10 | 1.10 | 0.24 | 1.10 | 1.10 | 0.32 | 1.15 |
50 | 0.93 | 0.95 | 0.3 | 1.0 | 0.93 | 0.19 | 0.95 | 0.93 | 0.28 | 0.97 | 0.81 | 0.26 | 0.85 | 0.8 | 0.165 | 0.82 | 0.8 | 0.24 | 0.84 | 0.8 | 0.32 | 0.86 |
70 | 0.63 | 0.65 | 0.29 | 0.72 | 0.63 | 0.185 | 0.66 | 0.63 | 0.27 | 0.69 | 0.56 | 0.25 | 0.61 | 0.55 | 0.16 | 0.57 | 0.55 | 0.24 | 0.6 | 0.55 | 0.31 | 0.63 |
95 | 0.46 | 0.49 | 0.28 | 0.56 | 0.47 | 0.18 | 0.50 | 0.47 | 0.27 | 0.54 | 0.42 | 0.24 | 0.48 | 0.41 | 0.155 | 0.43 | 0.41 | 0.23 | 0.47 | 0.4 | 0.31 | 0.51 |
120 | 0.36 | 0.39 | 0.27 | 0.47 | 0.37 | 0.175 | 0.41 | 0.37 | 0.26 | 0.45 | 0.33 | 0.23 | 0.41 | 0.32 | 0.15 | 0.36 | 0.32 | 0.23 | 0.4 | 0.32 | 0.3 | 0.44 |
150 | 0.29 | 0.31 | 0.27 | 0.41 | 0.3 | 0.175 | 0.34 | 0.29 | 0.26 | 0.39 | 0.27 | 0.23 | 0.36 | 0.26 | 0.15 | 0.3 | 0.26 | 0.23 | 0.34 | 0.26 | 0.3 | 0.40 |
185 | 0.23 | 0.25 | 0.27 | 0.37 | 0.24 | 0.17 | 0.29 | 0.24 | 0.26 | 0.35 | 0.22 | 0.23 | 0.32 | 0.21 | 0.145 | 0.26 | 0.21 | 0.22 | 0.31 | 0.21 | 0.3 | 0.36 |
240 | 0.18 | 0.195 | 0.26 | 0.33 | 0.185 | 0.165 | 0.25 | 0.185 | 0.25 | 0.31 | 0.17 | 0.23 | 0.29 | 0.16 | 0.145 | 0.22 | 0.16 | 0.22 | 0.27 | 0.16 | 0.29 | 0.34 |
300 | 0.145 | 0.16 | 0.26 | 0.31 | 0.15 | 0.165 | 0.22 | 0.15 | 0.25 | 0.29 | 0.14 | 0.23 | 0.27 | 0.13 | 0.14 | 0.19 | 0.13 | 0.22 | 0.25 | 0.13 | 0.29 | 0.32 |
400 | 0.105 | 0.13 | 0.26 | 0.29 | 0.12 | 0.16 | 0.20 | 0.115 | 0.25 | 0.27 | 0.12 | 0.22 | 0.25 | 0.105 | 0.14 | 0.175 | 0.105 | 0.21 | 0.24 | 0.1 | 0.29 | 0.31 |
500 | 0.086 | 0.11 | 0.26 | 0.28 | 0.098 | 0.155 | 0.185 | 0.093 | 0.24 | 0.26 | 0.1 | 0.22 | 0.25 | 0.086 | 0.135 | 0.16 | 0.086 | 0.21 | 0.23 | 0.081 | 0.29 | 0.30 |
630 | 0.068 | 0.094 | 0.25 | 0.27 | 0.081 | 0.155 | 0.175 | 0.076 | 0.24 | 0.25 | 0.08 | 0.22 | 0.24 | 0.072 | 0.135 | 0.15 | 0.072 | 0.21 | 0.22 | 0.066 | 0.28 | 0.29 |
注:*电缆间距大于一根电缆直径将导致较大的电压降。
r =工作温度下导体电阻
x =电抗
z =阻抗
