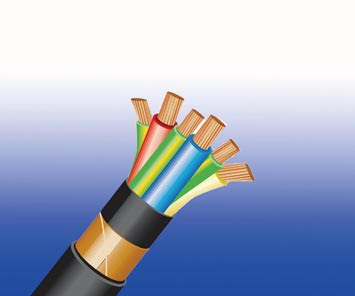

600/1000V XLPE绝缘, LSZH护套,铜带 屏蔽电力缆 (3C+3E)

FTX300 1RCZ1-R (CU/XLPE/CUTO/LSZH 600/1000V Class 2)

FIRETOX系列600/1000V XLPE绝缘, LSZH护套, 屏蔽电力缆 (3C+3E) FIRETOX系列600/1000V铜带屏蔽带接地线电力缆

应用

IEC 60502-1标准屏蔽系列线缆FTX300 1RCZ1-R是特别设计来满足广泛的需求的变速驱动器并大大减少电磁噪音干扰, 特别是在变速传动(VSD)应用程序和在生产时固定导体之间的干扰。做为电力电缆减少电容,保持一个平衡状态,包括接地线和铜带屏蔽之间。屏蔽相邻导体的电导率1/10, 这个范围的变速转动线缆有效抑制辐射并进行了射频排放。

标准

标准适应IEC 60502-1

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

600/1000V

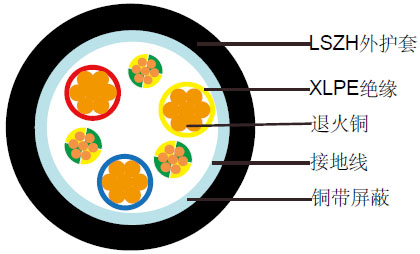

线缆结构

导体 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。
绝缘 交联聚乙烯复合物。
屏蔽 铜带
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供)。防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

色谱

绝缘颜色: 红色, 黄色, 蓝色, 黄/绿(X3)
外护套: 黑色或定制

物理性能和热性能

工作温度范围(固定状态下) 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 10 x 总外径

结构参数

导体 FTX300 1RCZ1-R
芯数/截面积 股数/单丝直径 接地线规格 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
mm² No./mm mm² mm mm mm kg/km
3x1.5 7/0.53 4.5(3x1.5) 0.7 1.8 13.6 325
3x2.5 7/0.67 4.5(3x1.5) 0.7 1.8 14.8 380
3x4 7/0.85 4.5(3x1.5) 0.7 1.8 15.8 440
3x6 7/1.04 7.5(3x2.5) 0.7 1.8 16.9 550
3x10 7/1.35 12(3x4) 0.7 1.8 18.6 750
3x16 7/1.70 18(3x6) 0.7 1.8 20.8 1000
3x25 7/2.14 30(3x10) 0.9 1.8 24.0 1470
3x35 7/2.52 30(3x10) 0.9 1.8 25.6 1890
3x50 19/1.78 30(3x10) 1.0 1.9 31.1 2300
3x70 19/2.14 48(3x16) 1.1 2.0 34.6 3200
3x95 19/2.52 48(3x16) 1.1 2.2 39.3 4200
3x120 37/2.03 75(3x25) 1.2 2.3 44.0 5400
3x150 37/2.25 75(3x25) 1.4 2.5 49.0 6400
3x185 37/2.52 105(3x35) 1.6 2.6 54.0 7900
3x240 61/2.25 150(3x50) 1.7 2.8 61.0 10200
3x300 61/2.52 150(3x50) 1.8 3.0 67.0 12300

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法4(附在热绝缘墙上的导管上) 参考方法3(附在线槽或者墙上等的导管上) 参考方法1(直接用夹子夹住) 参考方法11(在一个有孔径的电缆匣中,垂直或者水平) 参考方法12
水平隔开 垂直隔开 三相分开
2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流3根电缆三相交流电 2根电缆单相交流或者直流3根电缆三相交流电 3根电缆三相分开3相交流电
1 2 3 4 5 6 7 8 9 10 11 12
mm² A A A A A A A A A A A
1.5 18 17 22 19 25 23 - - - - -
2.5 24 23 30 26 34 31 - - - - -
4 33 30 40 35 46 41 - - - - -
6 43 39 51 45 59 54 - - - - -
10 58 53 71 63 81 74 - - - - -
16 76 70 95 85 109 99 - - - - -
25 100 91 126 111 143 130 158 140 183 163 138
35 125 111 156 138 176 161 195 176 226 203 171
50 149 135 189 168 228 209 293 215 274 246 209
70 189 170 240 214 293 268 308 279 351 318 270
95 228 205 290 259 355 326 375 341 426 389 330
120 263 235 336 299 413 379 436 398 495 453 385
150 300 270 375 328 476 436 505 461 570 524 445
185 341 306 426 370 545 500 579 530 651 600 511
240 400 358 500 433 644 590 686 630 769 711 606
300 459 410 573 493 743 681 794 730 886 824 701

电压降(A/M)

导体截面积 2根电缆直流电 2根电线单相交流电 3或4根电缆单相交流电
参考方法3和4(附在墙上的导管上等) 参考方法1和11(直接用线夹夹住或者置于电缆槽中) 参考方法3和4(附在墙上的导管上等) 参考方法1,11,12(三相分开) 参考方法1,11(水平相邻分开)
1 2 3 4 5 6 7
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31 31 27 27 27 27
2.5 19 19 16 16 16 16
4 33 12 10 10 10 10
6 7.8 7.9 6.8 6.8 6.8 6.8
10 4.7 4.7 4.7 4 4 4
16 2.9 2.9 2.9 2.5 2.5 2.5
r x z r x z r x z r x z r x z
25 1.85 1.85 0.31 1.90 1.85 0.190 1.85 1.60 0.27 1.65 1.600 0.165 1.600 1.600 0.190 1.600
35 1.35 1.35 0.29 1.35 1.35 0.180 1.35 1.15 0.25 1.15 1.150 0.155 1.50 1.150 0.180 1.150
50 0.99 1.00 0.29 1.05 0.99 0.180 1.00 0.87 0.25 0.90 0.860 0.155 0.870 0.860 0.180 0.870
70 0.68 0.70 0.28 0.75 0.68 0.175 0.71 0.60 0.24 0.65 0.590 0.150 0.610 0.590 0.175 0.620
95 0.49 0.51 0.27 0.58 0.49 0.170 0.52 0.44 0.23 0.50 0.430 0.145 0.450 0.430 0.170 0.460
120 0.39 0.41 0.26 0.48 0.39 0.165 0.43 0.35 0.23 0.42 0.340 0.140 0.370 0.340 0.165 0.380
150 0.32 0.33 0.26 0.43 0.32 0.165 0.36 0.29 0.23 0.37 0.280 0.140 0.310 0.280 0.165 0.320
185 0.25 0.27 0.26 0.37 0.26 0.165 0.30 0.23 0.23 0.32 0.220 0.140 0.260 0.220 0.165 0.280
240 0.19 0.21 0.26 0.33 0.20 0.160 0.25 0.185 0.22 0.29 0.170 0.140 0.220 0.170 0.165 0.240
300 0.155 0.175 0.25 0.31 0.16 0.160 0.22 0.150 0.22 0.27 0.140 0.140 0.195 0.135 0.160 0.210

注:

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
