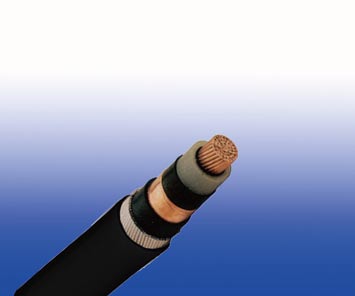

600/1000V XLPE绝缘, LSZH护套, 屏蔽电力缆 (4芯)

FTX400 1RCZ1MZ1-R (CU/XLPE/CUTO/LSZH/SWA/LSZH 600/1000V Class 2)

FIRETOX系列600/1000V XLPE绝缘, LSZH护套, 屏蔽电力缆 (4芯) IEC60502-1标准600/1000V XLPE绝缘, LSZH护套, 屏蔽电力缆 (4芯)

应用

IEC60502标准4芯600/1000V XLPE绝缘, LSZH护套, 铜带屏蔽钢丝铠装电力缆大大减少电磁噪音干扰,尤其是在变速传动(VSD)应用程序和在生产时固定导体之间的干扰。屏蔽相邻导体的电导率1/10, 这个范围的变速转动线缆有效抑制辐射并进行了射频排放。

标准

标准适应IEC 60502-1

防火标准

阻燃性（单根垂直线缆测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试） EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

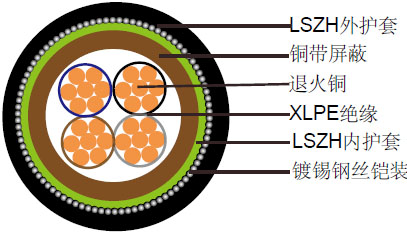

线缆结构

导体 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2。
绝缘 交联聚乙烯复合物。
内护套1 LSZH 复合物
屏蔽 铜丝
内护套2 LSZH 复合物
铠装 镀锌钢丝
外护套 热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）。防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

色谱

绝缘颜色遵循标准BS 7671

带接地导体 不带接地导体
2芯 - 棕色，蓝色
3芯 黄绿线, 棕色，蓝色 棕色, 灰色, 黑色
4芯 黄绿线，棕色，灰色，黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线，棕色，灰色，黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围（固定状态下） 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 12 x 总外径 (1.5mm² - 300mm²)

结构参数

导体 FTX400 1RCZ1MZ1-R
芯数/截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 屏蔽层内外径 内护套层外直径 铠装层直径 标称总外径 大约重量
mm² No./mm mm mm mm mm mm mm kg/km
4x1.5 7/0.53 0.7 1.8 9.7 12.1 13.9 17.7 640
4x2.5 7/0.67 0.7 1.8 10.7 13.1 14.9 18.7 730
4x4 7/0.85 0.7 1.8 12.0 14.4 16.2 20.0 870
4x6 7/1.04 0.7 1.8 13.4 15.8 18.3 22.1 1180
4x10 7/1.35 0.7 1.8 15.6 18.0 20.5 24.3 1490
4x16 7/1.70 0.7 1.8 18.1 20.5 23.7 27.5 2070
4x25 7/2.14 0.9 1.8 22.3 24.1 27.3 31.1 2790
4x35(S) 7/2.52 0.9 1.8 25.0 26.8 30.0 33.8 2940
4x50(S) 19/1.78 1.0 2.0 27.8 29.6 32.8 37.0 3500
4x70(S) 19/2.14 1.1 2.2 31.6 33.4 37.4 42.0 5000
4x95(S) 19/2.52 1.1 2.3 35.4 37.2 41.2 46.0 6300
4x120(S) 37/2.03 1.2 2.5 39.0 40.8 45.8 51.0 8200
4x150(S) 37/2.25 1.4 2.6 42.0 43.8 48.8 54.2 9600
4x185(S) 37/2.52 1.6 2.8 47.8 49.6 54.6 60.4 11500
4x240(S) 61/2.25 1.7 3.0 54.0 55.8 60.8 67.0 14400
4x300(S) 61/2.52 1.8 3.0 58.0 59.8 64.8 71.4 17200

(S): 绞和导体.

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体 参考方法1（直接用夹子夹住） 参考方法11（在一个有孔径的电缆匣中，垂直或者水平） 装于单层管道处 直接敷设于地下
截面积 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电
1 2 3 4 5 6 7 8 9
mm² A A A A A A A A
1.5 27 23 29 25 - 23 - 28
2.5 36 31 39 33 - 30 - 36
4 49 42 52 44 - 40 - 48
6 62 53 66 56 - 50 - 60
10 85 73 90 78 - 65 - 80
16 110 94 115 99 115 94 140 115
25 146 124 152 131 145 125 180 150
35 180 154 188 162 175 150 215 180
50 219 187 228 197 210 175 255 215
70 279 238 291 251 260 215 315 265
95 338 289 354 304 310 260 380 315
120 392 335 410 353 355 300 430 360
150 451 386 472 406 400 335 480 405
185 515 441 539 463 455 380 540 460
240 607 520 636 546 520 440 630 530
300 698 599 732 628 590 495 700 590

电压降（A/M）

导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根三相交流电 2根电缆单相交流电 3根或者4根三相交流电
管道或地埋 管道或地埋
1 2 3 4 5 6
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31.0 31.0 27.0 31.0 25.0
2.5 19.0 19.0 16.0 19.0 15.0
4 12.0 12.0 10.0 12.0 9.7
6 7.9 7.9 6.8 7.9 6.5
10 4.7 4.7 4.0 4.7 3.9
16 2.9 2.9 2.5 2.9 2.6
r x z r x z
25 1.850 1.350 0.160 1.900 1.600 0.140 1.650 1.900 1.600
35 1.350 1.350 0.155 1.350 1.150 0.135 1.150 1.350 1.200
50 0.980 0.990 0.155 1.000 0.860 0.135 0.870 1.000 0.870
70 0.670 0.670 0.150 0.690 0.590 0.130 0.600 0.690 0.610
95 0.490 0.500 0.150 0.520 0.430 0.130 0.450 0.520 0.450
120 0.390 0.400 0.145 0.420 0.340 0.130 0.370 0.420 0.360
150 0.310 0.320 0.145 0.350 0.280 0.125 0.300 0.350 0.300
185 0.250 0.260 0.145 0.290 0.220 0.125 0.260 0.290 0.250
240 0.195 0.200 0.140 0.240 0.175 0.125 0.210 0.240 0.210
300 0.155 0.160 0.140 0.210 0.140 0.120 0.185 0.210 0.190

注：

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
