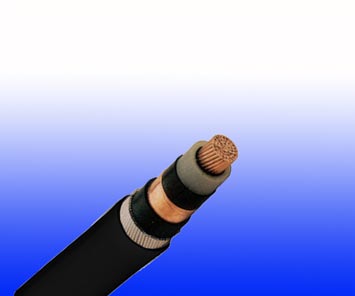

600/1000V XLPE绝缘, LSZH护套, 铠装电力缆 (单芯)
FTX300 1RCZ1MZ1-R (CU/XLPE/CUTO/LSZH/AWA/LSZH 600/1000V Class 2)
应用
单芯600/1000V XLPE绝缘, LSZH护套, 铠装电力缆线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
IEC 60502-1标准
防火标准
阻燃性(单根垂直线缆测试) |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
降低火蔓延(垂直安装的成束电缆测试) |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 |
NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
600/1000V

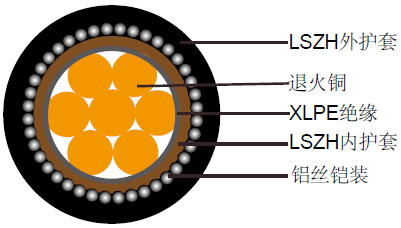

线缆结构
导体 |
平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。 |
绝缘 |
交联聚乙烯复合物。 |
总屏蔽 |
铜带 |
内护套 |
LSZH 复合物。 |
铠装 |
铝丝 |
外护套 |
热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
色谱
绝缘颜色遵循标准BS 7671
|
带接地导体 |
不带接地导体 |
2芯 |
- |
棕色,蓝色 |
3芯 |
黄绿线, 棕色,蓝色 |
棕色, 灰色, 黑色 |
4芯 |
黄绿线,棕色,灰色,黑色 |
棕色, 灰色, 黑色, 蓝色 |
5芯 |
黄绿线,棕色,灰色,黑色, 蓝色 |
棕色, 灰色, 黑色, 蓝色, 黑色 |
5芯以上 |
黄绿线, 黑色数根 |
黑色数根 |
护套颜色:黑色或根据客户要求
物理性能和热性能
工作温度范围(固定状态下) |
最大90°C对于XLPE |
最小弯曲半径 |
12 × 总外径(70mm² -1000mm²) |
结构参数
导体 |
FTX300 1RCZ1MZ1-R |
芯数/截面积 |
股数/单丝直径 |
标称绝缘厚度 |
标称护套厚度 |
外径Under 屏蔽 |
外径Over内护套 |
铠装层直径 |
标称总外径 |
大约重量 |
mm² |
No./mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
1x70 |
19/2.14 |
1.1 |
1.8 |
15.2 |
17.6 |
20.1 |
23.9 |
1400 |
1x95 |
19/2.52 |
1.1 |
1.8 |
17.1 |
19.5 |
22.0 |
25.8 |
1700 |
1x120 |
37/2.03 |
1.2 |
1.8 |
19.0 |
20.8 |
24.0 |
27.8 |
2000 |
1x150 |
37/2.25 |
1.4 |
1.8 |
21.0 |
22.8 |
26.0 |
29.8 |
2400 |
1x185 |
37/2.52 |
1.6 |
1.8 |
23.2 |
25.0 |
28.2 |
32.0 |
2800 |
1x240 |
61/2.25 |
1.7 |
1.9 |
26.1 |
27.9 |
31.1 |
35.1 |
3500 |
1x300 |
61/2.52 |
1.8 |
2.0 |
28.7 |
30.5 |
33.7 |
37.9 |
4200 |
1x400 |
61/2.85 |
2.0 |
2.1 |
32.5 |
34.3 |
38.3 |
42.7 |
5400 |
1x500 |
61/3.20 |
2.2 |
2.2 |
36.0 |
37.8 |
41.8 |
46.4 |
6500 |
1x630 |
127/2.52 |
2.4 |
2.3 |
40.4 |
42.2 |
46.2 |
51.0 |
8200 |
1x800 |
127/2.85 |
2.6 |
2.5 |
45.5 |
47.3 |
52.3 |
57.5 |
10400 |
1x1000 |
127/3.20 |
2.8 |
2.7 |
50.4 |
52.2 |
57.2 |
62.4 |
13000 |
电气性能
载流容量 (Amp)
导体截面积 |
参考方法1(直接用夹子夹 住) |
参考方法11(在 一个有孔径的电缆匣中,垂直或者水平) |
参考方法 12 |
装于单层管道处 |
直接敷设于地下 |
|
2根电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
2根电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
3根或者3根电缆三相交流电 |
2根电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
2根电缆单相交流或者直流电 |
3根或者4根电缆三相交流电 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
mm² |
A |
A |
A |
A |
A |
A |
A |
A |
A |
70 |
303 |
277 |
322 |
293 |
285 |
310 |
280 |
340 |
290 |
95 |
367 |
333 |
389 |
352 |
346 |
365 |
330 |
405 |
345 |
120 |
425 |
383 |
449 |
405 |
402 |
410 |
370 |
460 |
389 |
150 |
488 |
437 |
516 |
462 |
463 |
445 |
405 |
510 |
435 |
185 |
557 |
496 |
587 |
524 |
529 |
485 |
440 |
580 |
490 |
240 |
656 |
579 |
689 |
612 |
625 |
550 |
500 |
670 |
560 |
300 |
755 |
662 |
792 |
700 |
720 |
610 |
550 |
750 |
630 |
400 |
853 |
717 |
899 |
767 |
815 |
640 |
580 |
830 |
700 |
500 |
962 |
791 |
1016 |
851 |
918 |
690 |
620 |
910 |
770 |
630 |
1082 |
861 |
1146 |
935 |
1027 |
750 |
670 |
1000 |
840 |
800 |
1170 |
904 |
1246 |
987 |
1119 |
828 |
735 |
1117 |
931 |
1000 |
1261 |
961 |
1345 |
1055 |
1214 |
919 |
811 |
1254 |
1038 |
电压降(A/M)
导体截面积 |
2根电缆直流电 |
2根电缆单相交流电 |
3根或者4根电缆三相交流电 |
2根电缆单相交流电 |
3或4根电缆三相交流电 |
参考方法 & 11 (接触) |
参考方法1, 11& 12 (三叶式接触) |
参考方法 1 & 11 (扁平接触) |
管道 |
地埋 |
管道 |
地埋 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
mm² |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
mV/A/m |
|
|
r |
x |
z |
r |
x |
z |
r |
x |
z |
|
|
|
|
70 |
0.67 |
0.68 |
0.20 |
0.71 |
0.59 |
0.17 |
0.62 |
0.6 |
0.25 |
0.65 |
0.80 |
0.70 |
0.70 |
0.61 |
95 |
0.49 |
0.51 |
0.195 |
0.55 |
0.44 |
0.17 |
0.47 |
0.46 |
0.24 |
0.52 |
0.65 |
0.53 |
0.56 |
0.46 |
120 |
0.39 |
0.41 |
0.190 |
0.45 |
0.35 |
0.165 |
0.39 |
0.38 |
0.24 |
0.44 |
0.55 |
0.43 |
0.48 |
0.37 |
150 |
0.31 |
0.33 |
0.185 |
0.38 |
0.29 |
0.160 |
0.33 |
0.31 |
0.23 |
0.39 |
0.50 |
0.37 |
0.43 |
0.32 |
185 |
0.25 |
0.27 |
0.185 |
0.33 |
0.23 |
0.160 |
0.28 |
0.26 |
0.23 |
0.34 |
0.45 |
0.31 |
0.39 |
0.27 |
240 |
0.195 |
0.21 |
0.180 |
0.28 |
0.18 |
0.155 |
0.24 |
0.21 |
0.22 |
0.30 |
0.40 |
0.26 |
0.35 |
0.23 |
300 |
0.155 |
0.17 |
0.175 |
0.25 |
0.145 |
0.150 |
0.21 |
0.17 |
0.22 |
0.28 |
0.37 |
0.24 |
0.32 |
0.21 |
400 |
0.115 |
0.145 |
0.170 |
0.22 |
0.125 |
0.150 |
0.195 |
0.160 |
0.21 |
0.27 |
0.35 |
0.21 |
0.30 |
0.19 |
500 |
0.093 |
0.125 |
0.170 |
0.21 |
0.105 |
0.145 |
0.180 |
0.145 |
0.20 |
0.25 |
0.33 |
0.20 |
0.28 |
0.18 |
630 |
0.073 |
0.105 |
0.165 |
0.195 |
0.092 |
0.145 |
0.170 |
0.135 |
0.195 |
0.24 |
0.30 |
0.19 |
0.26 |
0.17 |
800 |
0.056 |
0.090 |
0.160 |
0.190 |
0.086 |
0.140 |
0.165 |
0.130 |
0.180 |
0.23 |
0.28 |
0.18 |
0.24 |
0.16 |
1000 |
0.045 |
0.092 |
0.155 |
0.180 |
0.080 |
0.135 |
0.155 |
0.125 |
0.170 |
0.21 |
0.26 |
0.17 |
0.22 |
0.15 |
注:
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
