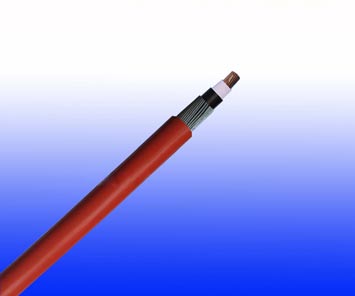

600/1000V XLPE绝缘, LSZH护套, 铠装电力缆 (单芯)

FTX300 1RZ1MZ1-R (CU/XLPE/LSZH/AWA/LSZH 600/1000V Class 2)

FIRETOX系列600/1000V XLPE绝缘, LSZH护套, 铠装电力缆 (单芯) FIRETOX系列600/1000V xlpe绝缘LSZH护套铠装电力缆 (单芯)

应用

BS7211英标600/1000V XLPE绝缘, LSZH护套, 铠装电力缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 IEC 60502-1; BS 7211

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

600/1000V

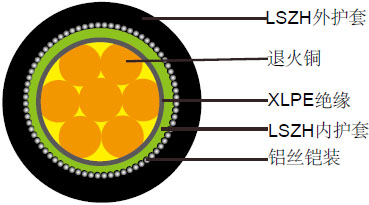

线缆结构

导体 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。
绝缘 交联聚乙烯复合物
内护套 LSZH 复合物
铠装 铝丝
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

色谱

绝缘颜色遵循标准BS 7671

带接地导体 不带接地导体
2芯 - 棕色,蓝色
3芯 黄绿线, 棕色,蓝色 棕色, 灰色, 黑色
4芯 黄绿线,棕色,灰色,黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线,棕色,灰色,黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色:黑色或根据客户要求

物理性能和热性能

工作温度范围(固定状态下) 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 10 × 总外径

结构参数

导体 FTX300 1RZ1MZ1-R
芯数/截面积 股数/单丝直径 铠装层内外径 铠装层直径 标称总外径 大约重量
mm² No./mm mm mm mm kg/km
1x70 19/2.14 15.4 1.25 21.5 960
1x95 19/2.52 17.3 1.25 23.4 1240
1x120 37/2.03 19.1 1.6 25.9 1650
1x150 37/2.25 21.1 1.6 27.9 1970
1x185 37/2.52 23.2 1.6 30.1 2390
1x240 61/2.25 26.2 1.6 33.2 3040
1x300 61/2.52 28.8 1.6 35.8 3790
1x400 61/2.85 32.7 2.0 40.9 4790
1x500 61/3.20 36.2 2.0 44.6 5880
1x630 127/2.52 40.6 2.0 49.2 7400
1x800 127/2.85 45.7 2.5 55.7 9500
1x1000 127/3.20 50.6 2.5 61.0 11750

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体截面积 参考方法1(直接用夹子夹 住) 参考方法11(在一个有孔径的电缆匣中,垂直或者水平) 参考方法12(暴露于空气 中) 装于单层管道处 直接铺设于地下
2根电缆单相交流或者直流电电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 2根电缆单相交流或者直流电缆水平分开或者紧挨着 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 3根电缆三相分开3相交流电 一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交流电 一个2芯电缆单相交流电或者直流电 一个3芯电缆或者一个4芯电缆三相交流电
1 2 3 4 5 6 7 8 9 10
mm² A A A A A A A A A
70 303 277 322 293 285 310 280 340 290
95 367 333 389 352 346 365 330 405 345
120 425 383 449 405 402 410 370 460 389
150 488 437 516 462 463 445 405 510 435
185 557 496 587 524 529 485 440 580 490
240 656 579 689 612 625 550 500 670 560
300 755 662 792 700 720 610 550 750 630
400 853 717 899 767 815 640 580 830 700
500 962 791 1016 851 918 690 620 910 770
630 1082 861 1146 935 1027 750 670 1000 840
800 1170 904 1246 987 1119 828 735 1117 931
1000 1261 961 1345 1055 1214 919 811 1254 1038

电压降(A/M)

导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根电缆三相交流电 2根电缆单相交流电 3或4根电缆三相交流电
参考方法 & 11 (接触) 参考方法1, 11& 12 (三叶式接触) 参考方法 1 & 11 (扁平接触) 管道 地埋 管道 地埋
1 2 3 4 5 6 7 8 9
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
r x z r x z r x z
70 0.67 0.68 0.20 0.71 0.59 0.17 0.62 0.6 0.25 0.65 0.80 0.70 0.70 0.61
95 0.49 0.51 0.195 0.55 0.44 0.17 0.47 0.46 0.24 0.52 0.65 0.53 0.56 0.46
120 0.39 0.41 0.190 0.45 0.35 0.165 0.39 0.38 0.24 0.44 0.55 0.43 0.48 0.37
150 0.31 0.33 0.185 0.38 0.29 0.160 0.33 0.31 0.23 0.39 0.50 0.37 0.43 0.32
185 0.25 0.27 0.185 0.33 0.23 0.160 0.28 0.26 0.23 0.34 0.45 0.31 0.39 0.27
240 0.195 0.21 0.180 0.28 0.18 0.155 0.24 0.21 0.22 0.30 0.40 0.26 0.35 0.23
300 0.155 0.17 0.175 0.25 0.145 0.150 0.21 0.17 0.22 0.28 0.37 0.24 0.32 0.21
400 0.115 0.145 0.170 0.22 0.125 0.150 0.195 0.160 0.21 0.27 0.35 0.21 0.30 0.19
500 0.093 0.125 0.170 0.21 0.105 0.145 0.180 0.145 0.20 0.25 0.33 0.20 0.28 0.18
630 0.073 0.105 0.165 0.195 0.092 0.145 0.170 0.135 0.195 0.24 0.30 0.19 0.26 0.17
800 0.056 0.090 0.160 0.190 0.086 0.140 0.165 0.130 0.180 0.23 0.28 0.18 0.24 0.16
1000 0.045 0.092 0.155 0.180 0.080 0.135 0.155 0.125 0.170 0.21 0.26 0.17 0.22 0.15

注:

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
