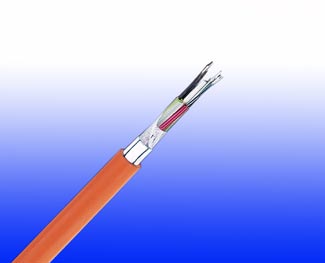

紧包缓冲式LSZH阻燃光缆
应用
紧包缓冲式LSZH阻燃光缆应用于配线箱之间，以及配线箱和终端设备之间在持续防火环境中的连接。适于多种室内和室外应用，包括建筑物之间的管道布线以及建筑物内部的提升井布线。
标准
标准适应Telcordia GR409-芯 / TIA/EIA 568B.3 / ICEA-S-83-596
防火标准
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
线缆结构
| 光纤 |
含有紧包缓冲层的单模和多模紧包光纤 |
| 加强件 |
芳纶丝或玻璃纤维缠绕，提供物理保护和增强抗拉强度。 |
| 内护套（可选） |
符合BS 7655-6.1标准的热塑性低烟无卤复合物LTS3类 |
| 开伞索（可选） |
将可选开伞索置于外护套下面以便护套移动 |
| 内护套 |
LSZH |
| 铠装（可选） |
STA: 波纹钢带铠装 |
| |
SWB: 编织钢丝 |
| 外护套 |
符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）。 |
物理性能和热性能
| 操作温度范围（固定） |
-20°C - + 60°C |
| 温度范围安装(移动状态) |
0°C - +50°C |
| 最小弯曲半径 |
10 × OD 非铠装线缆 |
| |
20 × OD 铠装线缆 |
结构参数
| 订货信息 |
纤芯数 |
标称总外径 |
拉伸力 |
最小弯曲半径 |
大约重量 |
|
|
mm |
N |
mm |
kg/km |
| MTA-B-2-0-H |
2 |
7,6 |
250 |
76 |
55 |
| MTA-B-4-0-H |
4 |
7,8 |
250 |
78 |
67 |
| MTA-B-6-0-H |
6 |
8,6 |
400 |
86 |
77 |
| MTA-B-8-0-H |
8 |
8,8 |
400 |
88 |
81 |
| MTA-B-12-0-H |
12 |
9,3 |
400 |
93 |
90 |
