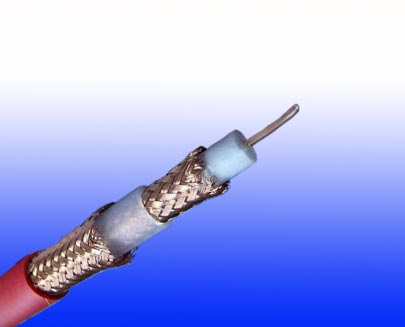

RG59 B/U CWB/SWB/SWA LSZH阻燃铠装同轴缆
应用
MIL-C-17标准RG59 B/U CWB/SWB/SWA LSZH阻燃铠装同轴缆75Ω同轴线缆适用于安装在船只或室内的海洋环境中。
标准
标准适应MIL-C-17
防火标准
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V

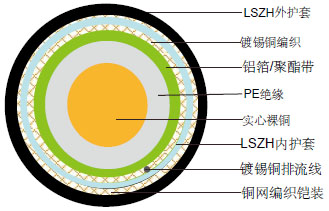

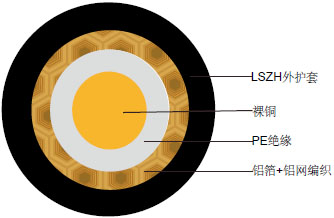

线缆结构
| 导体 |
20AWG 实心裸铜。 |
| 绝缘 |
PE 复合物。 |
| 屏蔽1 |
铝箔/聚酯带或铝带。 |
| 屏蔽2 |
镀锡铜编织。 |
| 内护套 |
LSZH |
| 铠装 |
CWB: 铜网编织 |
| |
SWB: 钢丝编织铠装 |
| |
SWA: 钢丝铠装 |
| 外护套 |
热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
物理性能和热性能
| 温度范围 |
-30°C - + 75°C |
| 最小弯曲半径 |
8×总外径 |
电气特性
| AWG |
|
20 |
| 标称导体外径 |
mm |
0.58 |
| 阻抗 |
Ω |
75+/-5 |
| 标称衰减@100MHz |
dB/100m |
7.6 |
| 标称衰减@270MHz |
dB/100m |
12.5 |
| 标称衰减@540MHz |
dB/100m |
17.9 |
| 标称衰减@720MHz |
dB/100m |
20.9 |
| 标称衰减@750MHz |
dB/100m |
21.3 |
| 标称衰减@1000MHz |
dB/100m |
24.9 |
| 电容 |
pF/m |
53.5 |
| 传播速率 |
% |
83 |
| 导体直流电阻 |
Ω/km |
32.8 |
| 屏蔽直流电阻 |
Ω/km |
12.5 |
| 电感 |
μH/m |
0.318 |
| 延时 |
ns/m |
4.0 |
结构参数
| 订货信息 |
标称内导体外径 |
标称绝缘厚度 |
标称护套厚度 |
标称总外径 |
标称重量 |
|
mm |
mm |
mm |
mm |
kg/km |
| FTX-RG59 CWB |
0.58 |
1.4 |
1.2 |
9.78 |
146 |
| FTX-RG59 SWB |
0.58 |
1.4 |
1.2 |
9.78 |
114 |
| FTX-RG59 SWA |
0.58 |
1.4 |
1.2 |
10.8 |
220 |
