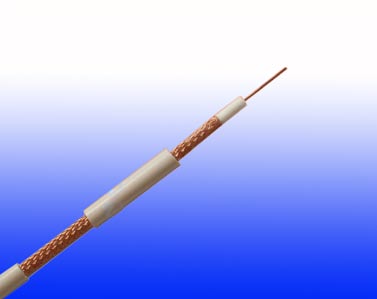

RG59 B/U LSZH阻燃同轴视频线缆
应用
凯莱东尼RG59 B/U LSZH阻燃同轴缆型号线缆是专为安防监控、安检、烟雾探测和疏散监视应用程序设计, 需要持续的功能在火灾情况中。基于该系列线缆低烟无卤的结构, 所以在公开场合,商业和工业环境使用的理想选择。
标准
标准适应MIL-C-17
防火标准
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V

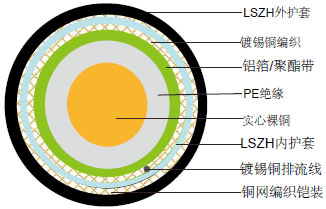

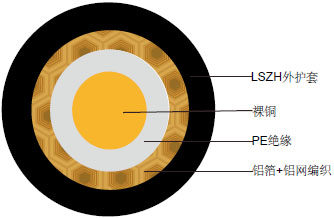

线缆结构
| 导体 |
铜包钢导体, 实心根据 IEC(EN) 60228 class 1。 |
| 绝缘 |
PE 复合物。 |
| 总屏蔽 |
铜网编织。 |
| 外护套 |
热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
物理性能和热性能
| 操作温度范围（固定） |
-30°C - + 70°C |
| 温度范围安装(移动状态) |
-5°C - + 60°C |
| 最小弯曲半径 |
8×总外径 |
电气特性
| 阻抗 |
75±5Ω |
| 电容 |
67 NF/KM |
| 速度比(%) |
66 |
| 绝缘阻抗 |
>2000 Mohm.Km |
| 屏蔽覆盖率 |
95% |
| DC电阻 |
|
| 内导体 |
158 Ω/km |
| 外导体 |
9.0 Ω/km |
衰减
| 频率(MHz) |
衰减(dB/100 m) |
衰减 (dB/100ft) |
| 50 |
7.4 |
2.26 |
| 100 |
10.7 |
3.26 |
| 200 |
15.7 |
4.79 |
| 400 |
22.7 |
6.92 |
| 500 |
25.7 |
7.84 |
| 600 |
28.7 |
8.75 |
| 860 |
34.8 |
10.61 |
| 1000 |
38.0 |
11.59 |
回波损耗
| 频率(MHz) |
回波损耗 (dB) |
| 30-300 MHz |
>31dB |
| 300-600 MHz |
>28dB |
| 600-900 MHz |
>24dB |
结构参数
| 订货信息 |
导体外径 |
标称绝缘外径 |
标称屏蔽No.x 外径 |
标称总外径 |
大约重量 |
|
mm |
mm |
No.×mm |
mm |
kg/km |
| FTX-RG59 B/U |
0.58 ± 0.03 |
3.70 ± 0.10 m |
120×0.15 |
6.20 |
60.3 |
