RS485 LSZH阻燃数据总线线缆

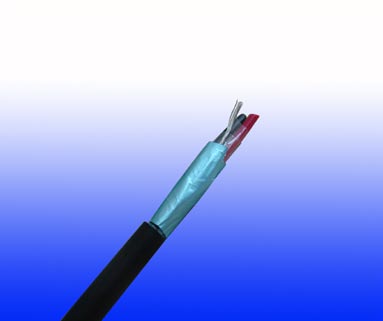

IEC60032标准RS485 LSZH阻燃数据总线线缆 IEC60032标准RS485 LSZH阻燃数据总线线缆

应用

RS485 LSZH阻燃数据总线线缆设计适用于RS485总线连接线缆,要求具有持续防火性能,此系列线缆结合低电容绝缘,高性能屏蔽,以提供高速,干扰自由,数据传输的持续功能。

标准

标准适应EIA/TIA 485

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

60V

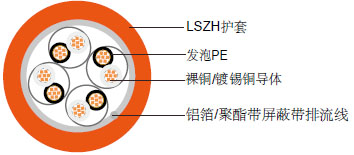

线缆结构

多对 RS 485 总屏蔽数据总线线缆

导体 镀锡铜丝,多股绞和根据IEC(EN) 60228 class 2。
绝缘 发泡PE或双层发泡PE。
线芯单元 绝缘线芯绞和成对按最小串扰层排列,2对线缆即四芯绞和成星形。
线状 成对线缆呈同心层。
总屏蔽 带有排流线的铝带或者聚酯带屏蔽。
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

多对 RS 485 总双层屏蔽数据总线线缆

导体 镀锡铜丝,多股绞和根据IEC(EN) 60228 class 2。
绝缘 发泡PE或双层发泡PE。
线芯单元 绝缘线芯绞和成对按最小串扰层排列,2对线缆即四芯绞和成星形。
线状 成对线缆呈同心层。
总屏蔽 铝箔/聚酯带+铜网编织。
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

多对 RS 485 单对&总屏蔽数据总线线缆

导体 镀锡铜丝,多股绞和根据IEC(EN) 60228 class 2。
绝缘 发泡PE或双层发泡PE。
线芯单元 绝缘线芯绞和成对按最小串扰层排列,2对线缆即四芯绞和成星形。
线状 成对线缆呈同心层。
单对屏蔽 单对铝箔/聚酯带屏蔽。
总屏蔽 铜网编织。
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

多对 RS 485 总屏蔽数据总线线缆

导体 镀锡铜丝,多股绞和根据IEC(EN) 60228 class 2。
绝缘 发泡PE或双层发泡PE。
线芯单元 绝缘线芯绞和成对按最小串扰层排列,2对线缆即四芯绞和成星形。
线状 成对线缆呈同心层。
总屏蔽 铜网编织。
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

物理性能和热性能

操作温度范围(固定) -20°C - + 90°C
温度范围安装(移动状态) -5°C - + 60°C
最小弯曲半径 8×总外径

电气特性

介质测试 1000 V r.m.s. for 5’ (芯-芯)
1000 V r.m.s. for 5’ (芯-屏蔽)
阻抗 120Ω
电容 45nF/km 导体之间
90nF/km 导体屏蔽之间

结构参数

多对 RS 485总屏蔽数据总线线缆

RE-02Y(St)H / RE-02YS(St)H

对数 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
mm² No/mm mm mm mm kg/km
1 0.22 7/0.2 0.55 0.40 4.0 21
2 0.22 7/0.2 0.55 0.40 7.1 42
4 0.22 7/0.2 0.55 0.40 8.3 68
1 0.50 16/0.2 0.55 0.40 4.6 32
2 0.50 16/0.2 0.55 0.40 8.2 68
4 0.50 16/0.2 0.55 0.40 9.8 115
1 0.75 24/0.2 0.55 0.40 5.1 40
2 0.75 24/0.2 0.55 0.40 9.1 84
4 0.75 24/0.2 0.55 0.40 10.9 144
1 1.00 30/0.2 0.55 0.40 5.2 49
2 1.00 30/0.2 0.55 0.40 9.5 105
4 1.00 30/0.2 0.55 0.40 11.2 182

多对 RS 485总双层屏蔽数据总线线缆

RE-02Y(St)CH / RE-02YS(St)CH

对数 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
mm² No/mm mm mm mm kg/km
1 0.22 7/0.2 0.55 0.40 4.5 34
2 0.22 7/0.2 0.55 0.40 7.5 67
4 0.22 7/0.2 0.55 0.40 8.8 97
1 0.50 16/0.2 0.55 0.40 5.1 48
2 0.50 16/0.2 0.55 0.40 8.7 97
4 0.50 16/0.2 0.55 0.40 10.3 150
1 0.75 24/0.2 0.55 0.40 5.6 57
2 0.75 24/0.2 0.55 0.40 9.7 116
4 0.75 24/0.2 0.55 0.40 11.4 182
1 1.00 30/0.2 0.55 0.40 5.7 67
2 1.00 30/0.2 0.55 0.40 10.0 138
4 1.00 30/0.2 0.55 0.40 11.8 222

多对 RS 485单对&总屏蔽数据总线线缆

RE-02Y(St)H PiMF / RE-02YS(St)H PiMF

对数 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
mm² No/mm mm mm mm kg/km
1 0.22 7/0.2 0.55 0.40 4.4 35
2 0.22 7/0.2 0.55 0.40 7.5 69
4 0.22 7/0.2 0.55 0.40 8.8 106
1 0.50 16/0.2 0.55 0.40 5.0 49
2 0.50 16/0.2 0.55 0.40 8.7 100
4 0.50 16/0.2 0.55 0.40 10.3 159
1 0.75 24/0.2 0.55 0.40 5.5 58
2 0.75 24/0.2 0.55 0.40 9.7 119
4 0.75 24/0.2 0.55 0.40 11.2 174
1 1.00 30/0.2 0.55 0.40 5.6 68
2 1.00 30/0.2 0.55 0.40 10.0 142
4 1.00 30/0.2 0.55 0.40 11.8 234

多对 RS 485总屏蔽数据总线线缆

RE-02YCH / RE-02YSCH

对数 标称截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 标称总外径 大约重量
mm² No/mm mm mm mm kg/km
1 0.22 7/0.2 0.55 0.40 4.3 31
2 0.22 7/0.2 0.55 0.40 7.3 61
4 0.22 7/0.2 0.55 0.40 8.5 91
1 0.50 16/0.2 0.55 0.40 4.9 44
2 0.50 16/0.2 0.55 0.40 8.5 91
4 0.50 16/0.2 0.55 0.40 10.0 142
1 0.75 24/0.2 0.55 0.40 5.4 53
2 0.75 24/0.2 0.55 0.40 9.5 109
4 0.75 24/0.2 0.55 0.40 11.2 174
1 1.00 30/0.2 0.55 0.40 5.5 63
2 1.00 30/0.2 0.55 0.40 9.8 131
4 1.00 30/0.2 0.55 0.40 11.5 213
