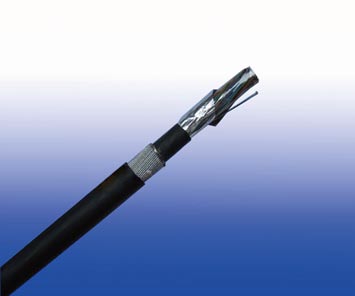

阻燃总屏蔽铠装仪表缆(多芯)
RE-2X(St)HSWAH
应用
LSZH阻燃系列(第1部分 类型1&2)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。
标准
标准适应BS 5308 Part1 Type1 & 2
防火标准
| 阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
| 降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
300/500V

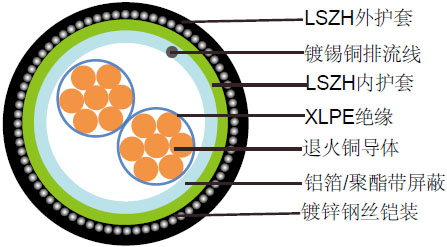

线缆结构
| 导体 |
平纹退火铜，多股绞合符合IEC(EN) 60228 class 2和 class 5。 |
| 绝缘 |
交联聚乙烯复合物。 |
| 总屏蔽 |
铝箔/聚酯带带0.5mm² 屏蔽 (7/0.3mm) 镀锡铜丝排流线。 |
| 内护套 |
LSZH 复合物 |
| 铠装 |
镀锌钢丝 |
| 外护套 |
热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）。防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
色谱
物理性能和热性能
| 工作温度范围（固定状态下） |
最大90°C对于XLPE |
| |
短路过载温度可达250°C(5s) |
| 最小弯曲半径 |
10 x 总外径 |
结构参数
| 导体 |
|
RE-2X(St)HSWAH |
| 芯数/截面积 |
股数/单丝直径 |
标称绝缘厚度 |
铠装 |
| 铠装层内外径 |
铠装层直径 |
标称总外径 |
大约重量 |
| mm² |
No./mm |
mm |
mm |
mm |
mm |
kg/km |
| 2x0.5 |
16/0.20 |
0.6 |
7.0 |
0.90 |
11.4 |
237 |
| 3x0.5 |
16/0.20 |
0.6 |
7.3 |
0.90 |
11.7 |
254 |
| 4x0.5 |
16/0.20 |
0.6 |
7.9 |
0.90 |
12.3 |
278 |
| 6x0.5 |
16/0.20 |
0.6 |
9.3 |
0.90 |
13.9 |
345 |
| 10x0.5 |
16/0.20 |
0.6 |
11.9 |
0.90 |
16.7 |
470 |
| 20x0.5 |
16/0.20 |
0.6 |
14.9 |
1.25 |
20.6 |
759 |
| 40x0.5 |
16/0.20 |
0.6 |
20.1 |
1.60 |
26.7 |
1229 |
| 2x0.75 |
24/0.20 |
0.6 |
7.3 |
0.90 |
11.7 |
251 |
| 3x0.75 |
24/0.20 |
0.6 |
7.7 |
0.90 |
12.1 |
272 |
| 4x0.75 |
24/0.20 |
0.6 |
8.3 |
0.90 |
12.9 |
310 |
| 6x0.75 |
24/0.20 |
0.6 |
9.9 |
0.90 |
14.5 |
379 |
| 10x0.75 |
24/0.20 |
0.6 |
12.7 |
0.90 |
17.5 |
522 |
| 20x0.75 |
24/0.20 |
0.6 |
16.0 |
1.25 |
21.7 |
858 |
| 40x0.75 |
24/0.20 |
0.6 |
21.7 |
1.60 |
28.5 |
1420 |
| 2x1.5 |
7/0.53 |
0.6 |
8.3 |
0.90 |
12.9 |
300 |
| 3x1.5 |
7/0.53 |
0.6 |
8.9 |
0.90 |
13.5 |
345 |
| 4x1.5 |
7/0.53 |
0.6 |
9.7 |
0.90 |
14.3 |
377 |
| 6x1.5 |
7/0.53 |
0.6 |
11.7 |
0.90 |
16.3 |
490 |
| 10x1.5 |
7/0.53 |
0.6 |
14.7 |
1.25 |
20.4 |
773 |
| 20x1.5 |
7/0.53 |
0.6 |
18.7 |
1.60 |
25.3 |
1262 |
| 40x1.5 |
7/0.53 |
0.6 |
24.6 |
1.60 |
31.6 |
1968 |
注：其他导体规格可根据客户需求。
