  首页产品FIREGUARD系列PVC聚氯乙烯阻燃电缆

600/1000V XLPE绝缘,PVC护套,屏蔽电力缆 (4芯)

FGD400 1RCVMV-R (CU/XLPE/CUTO/PVC/SWA/PVC 600/1000V Class 2)

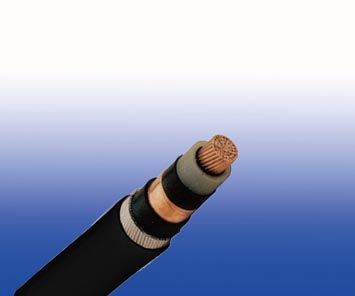

FIREGUARD系列IEC60502标准铜带屏蔽电缆 FIREGUARD系列IEC60502标准铜带屏蔽电缆

应用

IEC60502铜带屏蔽系列线缆大大减少电磁噪音干扰,尤其是在变速传动(VSD)应用程序和在生产时固定导体之间的干扰。屏蔽相邻导体的电导率1/10, 这个范围的变速转动线缆有效抑制辐射并进行了射频排放。

标准

标准适应 IEC 60502-1

防火性能

阻燃性（单根垂直线缆测试） EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试） EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体 NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

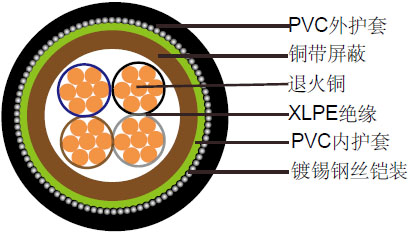

线缆结构

导体 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2
绝缘 交联聚乙烯复合物
内护套1 PVC 复合物
屏蔽 铜带
内护套2 PVC 复合物
铠装 镀锌钢丝
外护套 热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色遵循标准 BS 7671

带接地导体 不带接地导体
2芯 - 棕色， 蓝色
3芯 黄绿线, 棕色，蓝色 棕色, 灰色, 黑色
4芯 黄绿线，棕色，灰色，黑色 棕色, 灰色, 黑色, 蓝色
5芯 黄绿线，棕色，灰色，黑色, 蓝色 棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上 黄绿线, 黑色数根 黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围 最大90°C对于XLPE
  短路过载温度可达250°C(5s)
最小弯曲半径 12 x 总外径 (1.5mm² - 300mm²)

结构参数

导体 FGD400 1RCVMV-R
芯数/截面积 股数/单丝直径 标称绝缘厚度 标称护套厚度 屏蔽层内 外径 内护套层 外直径 铠装层直径 标称总外径 大约重量
mm² No./mm mm mm mm mm mm mm kg/km
4×1.5 7/0.53 0.7 1.8 9.7 12.1 13.9 17.7 640
4×2.5 7/0.67 0.7 1.8 10.7 13.1 14.9 18.7 730
4×4 7/0.85 0.7 1.8 12.0 14.4 16.2 20.0 870
4×6 7/1.04 0.7 1.8 13.4 15.8 18.3 22.1 1180
4×10 7/1.35 0.7 1.8 15.6 18.0 20.5 24.3 1490
4×16 7/1.70 0.7 1.8 18.1 20.5 23.7 27.5 2070
4×25 7/2.14 0.9 1.8 22.3 24.1 27.3 31.1 2790
4×35(S) 7/2.52 0.9 1.8 25.0 26.8 30.0 33.8 2940
4×50(S) 19/1.78 1.0 2.0 27.8 29.6 32.8 37.0 3500
4×70(S) 19/2.14 1.1 2.2 31.6 33.4 37.4 42.0 5000
4×95(S) 19/2.52 1.1 2.3 35.4 37.2 41.2 46.0 6300
4×120(S) 37/2.03 1.2 2.5 39.0 40.8 45.8 51.0 8200
4×150(S) 37/2.25 1.4 2.6 42.0 43.8 48.8 54.2 9600
4×185(S) 37/2.52 1.6 2.8 47.8 49.6 54.6 60.4 11500
4×240(S) 61/2.25 1.7 3.0 54.0 55.8 60.8 67.0 14400
4×300(S) 61/2.52 1.8 3.0 58.0 59.8 64.8 71.4 17200

(S): 绞和导体

电气性能

导体操作温度 90°C
周围环境 30°C

载流容量 (Amp)

导体 参考方法1（直接用夹子夹住） 参考方法11（在一个有孔径的电缆匣中，垂直或者水平） 装于单层管道处 直接敷设于地下
截面积 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电 2根电缆单相交流或者直流电 3根或者4根电缆三相交流电
1 2 3 4 5 6 7 8 9
mm² A A A A A A A A
1.5 27 23 29 25 - 23 - 28
2.5 36 31 39 33 - 30 - 36
4 49 42 52 44 - 40 - 48
6 62 53 66 56 - 50 - 60
10 85 73 90 78 - 65 - 80
16 110 94 115 99 115 94 140 115
25 146 124 152 131 145 125 180 150
35 180 154 188 162 175 150 215 180
50 219 187 228 197 210 175 255 215
70 279 238 291 251 260 215 315 265
95 338 289 354 304 310 260 380 315
120 392 335 410 353 355 300 430 360
150 451 386 472 406 400 335 480 405
185 515 441 539 463 455 380 540 460
240 607 520 636 546 520 440 630 530
300 698 599 732 628 590 495 700 590

电压降（A/M）

导体截面积 2根电缆直流电 2根电缆单相交流电 3根或者4根三相交流电 2根电缆单相交流电 3根或者4根三相交流电
管道或地埋 管道或地埋
1 2 3 4 5 6
mm² mV/A/m mV/A/m mV/A/m mV/A/m mV/A/m
1.5 31.0 31.0 27.0 31.0 25.0
2.5 19.0 19.0 16.0 19.0 15.0
4 12.0 12.0 10.0 12.0 9.7
6 7.9 7.9 6.8 7.9 6.5
10 4.7 4.7 4.0 4.7 3.9
16 2.9 2.9 2.5 2.9 2.6
r x z r x z
25 1.850 1.350 0.160 1.900 1.600 0.140 1.650 1.900 1.600
35 1.350 1.350 0.155 1.350 1.150 0.135 1.150 1.350 1.200
50 0.980 0.990 0.155 1.000 0.860 0.135 0.870 1.000 0.870
70 0.670 0.670 0.150 0.690 0.590 0.130 0.600 0.690 0.610
95 0.490 0.500 0.150 0.520 0.430 0.130 0.450 0.520 0.450
120 0.390 0.400 0.145 0.420 0.340 0.130 0.370 0.420 0.360
150 0.310 0.320 0.145 0.350 0.280 0.125 0.300 0.350 0.300
185 0.250 0.260 0.145 0.290 0.220 0.125 0.260 0.290 0.250
240 0.195 0.200 0.140 0.240 0.175 0.125 0.210 0.240 0.210
300 0.155 0.160 0.140 0.210 0.140 0.120 0.185 0.210 0.190

注:

r = 导体阻抗（操作温度)

x = 电抗

z = 阻抗
