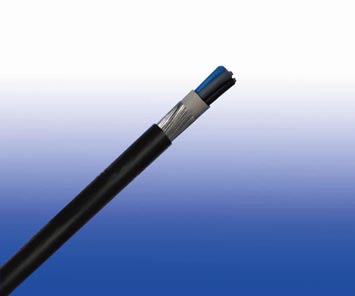

600/1000V XLPE绝缘,PVC护套,非铠装电力缆 (2-5芯&多芯)

FGD400 1RV-R (CU/XLPE/PVC 600/1000V Class 2)

应用

IEC 60502-1低压600/1000V XLPE绝缘PVC护套电缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。

标准

标准适应 IEC 60502-1

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000V

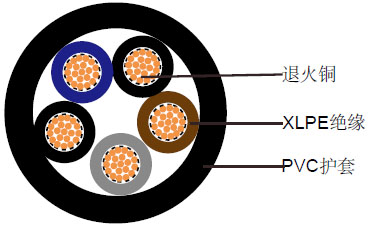

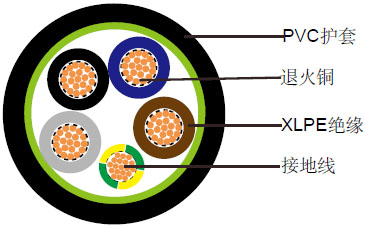

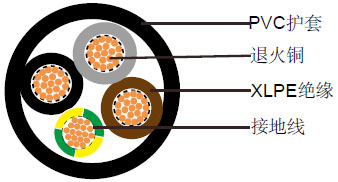

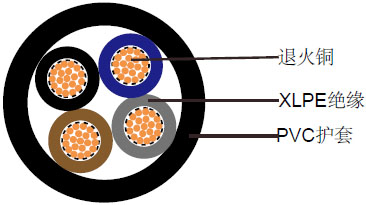

线缆结构

导体	平纹退火铜，多股绞合符合IEC(EN) 60228 class 2
绝缘	交联聚乙烯复合物
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色遵循标准 BS 7671

	带接地导体	不带接地导体
2芯	-	棕色，蓝色
3芯	黄绿线, 棕色，蓝色	棕色, 灰色, 黑色
4芯	黄绿线，棕色，灰色，黑色	棕色, 灰色, 黑色, 蓝色
5芯	黄绿线，棕色，灰色，黑色, 蓝色	棕色, 灰色, 黑色, 蓝色, 黑色
5芯以上	黄绿线, 黑色数根	黑色数根

护套颜色：黑色或根据客户要求

物理性能和热性能

工作温度范围	最大90°C对于XLPE
	短路过载温度可达250°C(5s)
最小弯曲半径	8 x 总外径

结构参数

导体

FGD400 1RV-R

芯数/截面积

股数/单丝直径

标称绝缘厚度

标称总外径

大约重量

mm²

No./mm

2 芯

2×1.5

7/0.53

0.7

10.0

126

2×2.5

7/0.67

0.7

10.8

158

2×4

7/0.85

0.7

11.9

205

2×6

7/1.04

0.7

13.0

264

2×10

7/1.35

0.7

14.9

378

2×16

7/1.70

0.7

17.0

534

2×25

7/2.14

0.9

20.4

650

2×35

7/2.52

0.9

22.7

880

3 芯

3×1.5

7/0.53

0.7

10.5

145

3×2.5

7/0.67

0.7

11.4

185

3×4

7/0.85

0.7

12.5

247

3×6

7/1.04

0.7

13.8

323

3×10

7/1.35

0.7

15.8

474

3×16

7/1.70

0.7

18.0

682

3×25

7/2.14

0.9

21.7

910

3×35

7/2.52

0.9

24.0

1180

3×50

19/1.78

1.0

25.5

1600

3×70

19/2.14

1.1

29.0

2240

3×95

19/2.52

1.1

33.5

3050

3×120

37/2.03

1.2

37.5

3800

3×150

37/2.25

1.4

40.5

4640

3×185

37/2.52

1.6

45.0

5870

3×240

61/2.25

1.7

50.5

7670

3×300

61/2.52

1.8

57.0

9460

3×400

61/2.85

2.0

63.0

11945

3 芯 + 1 芯 Earth 导体

3×10/6

7/1.35

0.7

16.5

543

3×16/10

7/1.70

0.7

18.85

793

3×25/10

7/2.14

0.9

22.1

1021

3×25/16

7/2.14

0.9

23.0

1070

3×35/16

19/1.53

0.9

24.3

1349

3×35/25

19/1.53

0.9

25.2

1470

3×50/16

19/1.78

26.1

1769

3×50/25

19/1.78

27.3

1890

3×50/35

19/1.78

27.8

1995

3×70/25

19/2.14

1.1

30.2

2530

3×70/35

19/2.14

1.1

30.9

2660

3×70/50

19/2.14

1.1

31.5

2840

3×95/16

19/2.52

1.1

34.6

3240

3×95/25

19/2.52

1.1

35.1

3340

3×95/35

19/2.52

1.1

36.0

3470

3×95/50

19/2.52

1.1

36.8

3650

3×120/35

37/2.03

1.2

38.2

3920

3×120/50

37/2.03

1.2

39.1

4400

3×120/70

37/2.03

1.2

40.0

4610

3×120/95

37/2.03

1.2

41.2

4820

3×150/50

37/2.25

1.4

41.5

5240

3×150/50

37/2.25

1.4

42.3

5450

3×150/95

37/2.25

1.4

43.6

5660

3×150/120

37/2.25

1.4

44.8

6240

3×185/70

37/2.52

1.6

46.0

6470

3×185/95

37/2.52

1.6

47.5

6680

3×185/120

37/2.52

1.6

47.9

6990

3×185/150

37/2.52

1.6

48.5

7395

3×240/70

61/2.25

1.7

49.2

7580

3×240/95

61/2.25

1.7

52.3

8480

3×240/120

61/2.25

1.7

53.4

8690

3×240/150

61/2.25

1.7

54.9

9095

3×300/95

61/2.52

1.8

55.6

9380

3×300/120

61/2.52

1.8

58.1

10480

3×300/150

61/2.52

1.8

57.3

11170

3×300/185

61/2.52

1.8

58.7

11480

3×300/240

61/2.52

1.8

62.4

11290

4 芯

4×1.5

7/0.53

0.7

11.3

169

4×2.5

7/0.67

0.7

12.3

220

4×4

7/0.85

0.7

13.6

297

4×6

7/1.04

0.7

15.0

392

4×10

7/1.35

0.7

17.2

585

4×16

7/1.70

0.7

19.7

851

4×25

7/2.14

0.9

23.9

1200

4×35(S)

7/2.52

0.9

25.0

1600

4×50(S)

19/1.78

1.0

28.0

2200

4×70(S)

19/2.14

1.1

32.0

3050

4×95(S)

19/2.52

1.1

37.0

4070

4×120(S)

37/2.03

1.2

42.0

5915

4×150(S)

37/2.25

1.4

46.0

6350

4×185(S)

37/2.52

1.6

50.0

7890

4×240(S)

61/2.25

1.7

57.0

10400

4×300(S)

61/2.52

1.8

63.0

12810

4×400(S)

61/2.85

2.0

71.0

15869

4×500(S)

61/3.20

2.2

78.0

20300

4 芯 + 1 芯接地线导体

4×10/6

7/1.35

0.7

654

4×16/10

7/1.70

0.7

21.95

962

4×25/10

7/2.14

0.7

26.65

1311

4×25/16

7/2.14

0.7

27.3

1369

4×35/16

19/1.53

0.9

27.6

1769

4×35/25

19/1.53

0.9

28.4

1890

4×50/16

19/1.78

29.4

2369

4×50/25

19/1.78

31.6

2490

4×50/35

19/1.78

33.6

3249

4×70/25

19/2.14

1.1

34.2

3340

4×70/35

19/2.14

1.1

35.6

3470

4×70/50

19/2.14

1.1

37.8

3650

4×95/16

19/2.52

1.1

41.5

4239

4×95/25

19/2.52

1.1

42.6

4360

4×95/35

19/2.52

1.1

43.3

4510

4×95/50

19/2.52

1.1

44.1

4670

4×120/35

37/2.03

1.2

42.6

6335

4×120/50

37/2.03

1.2

43.8

6515

4×120/70

37/2.03

1.2

45.9

6725

4×120/95

37/2.03

1.2

46.4

6920

4×150/70

37/2.25

1.4

47.3

6950

4×150/95

37/2.25

1.4

48.5

7160

4×150/120

37/2.25

1.4

50.2

7370

4×185/70

37/2.52

1.6

53.7

7965

4×185/95

37/2.52

1.6

52.4

8490

4×185/120

37/2.52

1.6

53.9

8700

4×185/150

37/2.52

1.6

55.6

8910

4×240/70

61/2.25

1.7

59.4

9260

4×240/95

61/2.25

1.7

59.4

9600

4×240/120

61/2.25

1.7

61.9

11210

4×240/150

61/2.25

1.7

63.4

11420

4×300/95

61/2.52

1.8

67.8

12010

4×300/120

61/2.52

1.8

64.0

12110

4×300/150

61/2.52

1.8

66.1

13830

4×300/185

61/2.52

1.8

71.5

14520

4×300/240

61/2.52

1.8

72.0

14830

5 芯

5×1.5

7/0.53

0.7

13.7

205

5×2.5

7/0.67

0.7

14.9

265

5×4

7/0.85

0.7

16.3

360

5×6

7/1.04

0.7

18.2

478

5×10

7/1.35

0.7

20.8

720

5×16

7/1.70

0.7

24.2

1050

5×25

7/2.14

0.9

29.4

1485

5×35

19/1.53

0.9

30.3

1940

5×50

19/1.78

2667

5×70

19/2.14

1.1

38.5

3698

5×95

19/2.52

1.1

44.6

4934

5×120

37/2.03

1.2

5.8

7171

5×150

37/2.25

1.4

55.6

7699

5×185

37/2.52

1.6

60.4

9566

5×240

61/2.25

1.7

69.1

12610

5×300

61/2.52

1.8

76.4

15532

5×400

61/2.85

86.1

19241

(S) - Sectoral Stranded 导体s

7 芯

7×1.5

7/0.53

0.7

12.4

225

7×2.5

7/0.67

0.7

13.8

303

7×4

7/0.85

0.7

15.5

422

10 芯

10×1.5

7/0.53

0.7

15.6

325

10×2.5

7/0.67

0.7

17.5

426

10×4

7/0.85

0.7

19.7

597

12 芯

12×1.5

7/0.53

0.7

16.2

370

12×2.5

7/0.67

0.7

18.1

489

12×4

7/0.85

0.7

20.3

690

19 芯

19×1.5

7/0.53

0.7

19.0

516

19×2.5

7/0.67

0.7

21.3

725

19×4

7/0.85

0.7

24.0

1037

27 芯

27×1.5

7/0.53

0.7

22.7

712

27×2.5

7/0.67

0.7

25.5

1004

27×4

7/0.85

0.7

28.8

1445

37 芯

37×1.5

7/0.53

0.7

25.5

941

37×2.5

7/0.67

0.7

28.7

1334

37×4

7/0.85

0.7

32.5

1932

48 芯

48×1.5

7/0.53

0.7

29.0

1186

48×2.5

7/0.67

0.7

32.9

1706

48×4

7/0.85

0.7

37.3

2479

注：其他导体规格可根据客户需求。

电气性能

导体操作温度	90°C
周围环境	30°C

载流容量 (Amp)

	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电	3根或者4根电缆三相交流电	2根电缆单相交流或者直流电电缆水平分开或者紧挨着	3根或者4根电缆三相交流电电缆水平分开或者紧挨着	2根电缆单相交流或者直流电缆水平分开或者紧挨着	3根或者4根电缆三相交流电电缆水平分开或者紧挨着	2根电缆单相交流或者直流3根电缆三相交流电	2根电缆单相交流或者直流3根电缆三相交流电	3根电缆三相分开3相交流电
1	2	3	4	5	6	7	8	9	10	11	12
mm²	A	A	A	A	A	A	A	A	A	A	A
1.5	18	17	22	19	25	23	-	-	-	-	-
2.5	24	23	30	26	34	31	-	-	-	-	-
4	33	30	40	35	46	41	-	-	-	-	-
6	43	39	51	45	59	54	-	-	-	-	-
10	58	53	71	63	81	74	-	-	-	-	-
16	76	70	95	85	109	99	-	-	-	-	-
25	100	91	126	111	143	130	158	140	183	163	138
35	125	111	156	138	176	161	195	176	226	203	171
50	149	135	189	168	228	209	293	215	274	246	209
70	189	170	240	214	293	268	308	279	351	318	270
95	228	205	290	259	355	326	375	341	426	389	330
120	263	235	336	299	413	379	436	398	495	453	385
150	300	270	375	328	476	436	505	461	570	524	445
185	341	306	426	370	545	500	579	530	651	600	511
240	400	358	500	433	644	590	686	630	769	711	606
300	459	410	573	493	743	681	794	730	886	824	701
400	-	-	684	584	868	793	915	849	1065	994	820
500	-	-	783	666	990	904	1044	973	1228	1150	936

电压降（A/M）

导体截面积	2根电缆直流电	2根电线单相交流电						3或4根电缆单相交流电
导体截面积	2根电缆直流电	参考方法3和4（附在墙上的导管上等）			参考方法1和11（直接用线夹夹住或者置于电缆槽中）			参考方法3和4（附在墙上的导管上等）			参考方法1， 11,12（三相分开）			参考方法1,11（水平相邻分开））
1	2	3			4			5			6			7
mm²	mV/A/m	mV/A/m			mV/A/m			mV/A/m			mV/A/m			mV/A/m
1.5	31	31			27			27			27			27
2.5	19	19			16			16			16			16
4	33	12			10			10			10			10
6	7.8	7.9			6.8			6.8			6.8			6.8
10	4.7	4.7			4.7			4			4			4
16	2.9	2.9			2.9			2.5			2.5			2.5
		r	×	z	r	×	z	r	×	z	r	×	z	r	×	z
25	1.85	1.85	0.31	1.90	1.85	0.190	1.85	1.60	0.27	1.65	1.600	0.165	1.600	1.600	0.190	1.600
35	1.35	1.35	0.29	1.35	1.35	0.180	1.35	1.15	0.25	1.15	1.150	0.155	1.50	1.150	0.180	1.150
50	0.99	1.00	0.29	1.05	0.99	0.180	1.00	0.87	0.25	0.90	0.860	0.155	0.870	0.860	0.180	0.870
70	0.68	0.70	0.28	0.75	0.68	0.175	0.71	0.60	0.24	0.65	0.590	0.150	0.610	0.590	0.175	0.620
95	0.49	0.51	0.27	0.58	0.49	0.170	0.52	0.44	0.23	0.50	0.430	0.145	0.450	0.430	0.170	0.460
120	0.39	0.41	0.26	0.48	0.39	0.165	0.43	0.35	0.23	0.42	0.340	0.140	0.370	0.340	0.165	0.380
150	0.32	0.33	0.26	0.43	0.32	0.165	0.36	0.29	0.23	0.37	0.280	0.140	0.310	0.280	0.165	0.320
185	0.25	0.27	0.26	0.37	0.26	0.165	0.30	0.23	0.23	0.32	0.220	0.140	0.260	0.220	0.165	0.280
240	0.19	0.21	0.26	0.33	0.20	0.160	0.25	0.185	0.22	0.29	0.170	0.140	0.220	0.170	0.165	0.240
300	0.155	0.175	0.25	0.31	0.16	0.160	0.22	0.150	0.22	0.27	0.140	0.140	0.195	0.135	0.160	0.210
400	0.12	0.140	0.25	0.29	0.13	0.155	0.20	0.125	0.22	0.25	0.110	0.135	0.175	0.110	0.160	0.195
500	0.093	0.120	0.25	0.28	0.105	0.155	0.185	0.100	0.22	0.24	0.090	0.135	0.160	0.088	0.160	0.180

注:

r = 操作温度下导体电阻

x = 电抗

z = 阻抗
